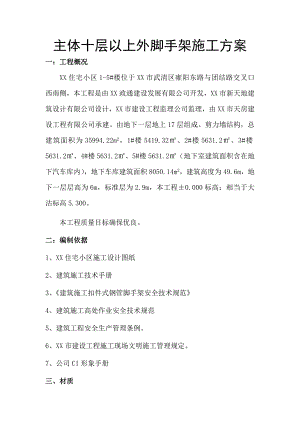

主体十层以上外脚手架施工方案一：工程概况XX住宅小区1-5#楼位于XX市武清区雍阳东路与团结路交叉口西南侧，本工程是由XX政通建设发展有限公司开发，XX市新天地建筑设计有限公司设计，XX市建设工程监理公司监理，由XX市天房建设工程有限公司承建。由地下一层地上17层组成。剪力墙结构，总建筑面积为35994.22m2，1#楼5419.32、2#楼5631.2、3#楼5631.2、4#楼5631.2、5#楼5631.2（地下室建筑面积含在地下汽车库内），地下车库建筑面积8050.14m2，建筑高度为49.6m，地下一层层高为6m，标准层为2.9m，本工程±0.000标高：相当于大沽标高5.300。本工程质量目标确保优良。二：编制依据1、XX住宅小区施工设计图纸2、建筑施工技术手册3、建筑施工扣件式钢管脚手架安全技术规范4、建筑施工高处作业安全技术规范5、建筑工程安全生产管理条例。6、XX市建设工程施工现场文明施工管理规定。7、公司CI形象手册三、材质1、钢管脚手架选用外径48mm，壁厚3.5mm的A3钢管，表面平整光滑，无锈蚀、裂纹、分层、压痕、划道和硬弯，新用钢管要有出厂合格证。搭设架子前应进行保养、除锈并进行统一涂色，颜色应力求环境美观。按照公司CI形象，脚手架立杆、横杆统一涂成桔黄色，踢脚板、槽钢、剪刀撑统一涂成黄黑50cm相间的颜色。2、钢管脚手架搭设使用的扣件应符合建设部钢管脚手架扣件标准要求，由有扣件生产许可证的厂家生产，并有生产许可证，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，旋转扣件的两面间隙应小于1mm，夹紧钢管时开口处最小距离不小于5mm。3、脚手片采用符合有关安全要求的竹笆脚手片，脚手片的绑扎铅丝不细于18#，绑扎时铅丝必须双股并联绑扎。4、安全网采用密目式安全网，满足2000目/100cm2，做耐贯穿试验不穿透，6×1.8m的单张网重量应在3.0kg以上，阻燃型颜色为绿色，且必须有产品生产许可证和质量合格证，以及安全监督管理部门发放的准用证等。5、脚手板采用18mm厚、18cm高的胶合木板。6、二层以上悬挑脚手架采用A3号钢管、 16槽钢（材质必须符合要求，有出厂合格证）、14钢丝绳反拉，16钢筋作预埋环。四、脚手架的搭设本工程施工工期紧，质量和安全目标都要求高，且位于市中心繁华地带，工地形象很重要，故在方案考虑中，既要保证施工安全的要求，又要切合工程的实际（工程土方回填、材料堆放等），适当降低成本。经充分考虑，决定采用以下二种脚手架结合方案：本工程二层以下，采用落地钢管扣件式脚手架，从二层开始采用槽钢悬挑钢管扣件式脚手架。（一）：二层以下的落地钢管扣件脚手架搭设工艺流程为：土质夯实整平材料配备定位设置通长脚手板或槽钢底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙杆铺脚手片扎安全网。1、立杆基础 因本工程基坑采用放坡大开挖，故脚手架基础地坪在平整夯实后，应认真放样弹线，再立杠底下垫15*15的木垫片，落地立杆垂直稳放在垫片上，设纵横相连扫地杆。立杆基础外侧设置排水盲沟。2、脚手架设计尺寸脚手架立杆横距Lb为1.05m，立杆纵距La为1.5m，步距 h为1.8m，最底下一步步距不大于2.0 m,里立杆离墙0.35 m,连墙件每两步三跨设一点。3、立柱构造要求立柱接头必须采用对接扣件对接，对接应符合以下要求：立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。详立杆的接头位置示意图。4、纵向水平杆（大横杆）构造要求纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。纵向水平杆在操作层的间距不宜大于400mm。纵向水平杆的长度一般不宜小于3跨。纵向水平杆采用搭接连接，接头应交错布置，搭接长度1000mm，用3个扣件固定牢固。 5、横向水平杆（小横杆）的构造要求 架体的横向水平杆两端采用直角扣件固定在立柱上，靠墙一侧的外伸长度的一般为300mm。横向水平杆沿立杆左右错开设置。6、竹笆脚手板的构造要求、竹笆板主筋应垂直于纵向水平杆方向铺设，应采用对接平铺，拐脚处脚手板应重叠铺设，四个脚应用不细于18#的镀锌铅丝固定在纵向水平杆上。、竹笆脚手片每层满铺。、脚手板禁止挑头板。7、连墙件布置及构造要求、连墙件应采用花排均匀布置，连墙件宜靠近主节点设置，并采用刚性节点，偏离主节点的距离不应大于300mm且伸出扣件的距离不应少于10cm。、连墙件垂直间距、水平间距分别控制在两步三跨。在转角及顶部应加密设置。连墙件必须从底步第一根纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定。、当脚手架下部不能设连墙件时可采用抛撑，抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45度至60度之间，连接点中心距主节点的距离不应大于300mm，抛撑在连墙件搭设后方可拆除。、连墙件中的连墙杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍为下斜，不容许向上翘起。 8、剪刀撑与横向支撑的构造要求、沿脚手架纵向两端和转角处起，在脚手架外侧面整个长度与高度用斜杆搭成剪刀撑，自下而上循序连续设置。、每道剪刀撑跨越立杆的根数宜在57根之间。每道剪刀撑宽度不应小于4跨，斜杆与地面的倾角宜在45度一60度之间。、剪刀撑斜杆的接头必须采用搭接，搭接长度不应小于1m，采用3个旋转扣件固定。、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。9、门洞构造要求、洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点的距离不应大于150mm。、洞口两侧增设的横向支撑应伸出增设的斜杆端部；增设的短斜杆端部应增设一个安全扣件。10、斜道构造要求及斜道脚手板构造要求、斜道宜附着在外脚手架或建筑物上，但斜道杆件要独立设置，人行斜道宽度不应小于1m，坡度宜采用1:3(高:长)，拐弯处宜设置平台，宽度不应小于斜道宽度。、斜道两侧平台外围均必须设置栏杆及挡脚板，栏杆高度为1.2m，挡脚板高度不应小于180mm。、斜道脚手板横铺时，应在横向水平杆上增设纵向支承斜杆，斜杆间距不应大于500mm。 、脚手板顺铺时，接头宜采用搭接，下面的板头应压住上面的板头，板头的凸棱处应用三角木填顺。、人行斜道的脚手板上应沿斜板方向每隔250300mm设置一根防滑木条，木条厚度宜采用2030mm。11、护栏构造要求、脚手架外侧自第二步起必须设0.9m高钢管防护栏杆,脚手架内侧形成临边的(如遇大开间门窗等),在脚手架内侧设0.9m高防护栏杆。、脚手架里立杆高度低于檐口50cm,外立杆高于檐口上皮1.5m,高于女儿墙上皮1 m。、安全网固定在外立杆里侧,用18#铅丝张挂严密、平整。（二）：二层以上采用槽钢悬挑钢管脚手架：搭设工艺流程为：槽钢挑设并在预埋钢筋环位置用木楔加固纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙杆铺脚手片扎安全网。槽钢采用A3号16槽钢。挑架底横槽钢必须与楼板上预埋16圆钢筋环扣紧并有防拉措施，预埋16圆钢筋环锚固长度为30d，并安放在楼板筋下面，同楼板筋用扎丝绑牢。挑架底部用九夹板封闭并铺上一层安全网（软硬隔离相结合），在转角部位处加14号钢丝绳拉结，在悬挑层的上一层必须用14钢丝绳反拉进行卸荷处理，间距为4.5m。槽钢和钢丝绳质量应符合有关标准的要求。槽钢悬挑脚手架每十步悬挑一次,考虑到建筑总层数情况，刚好划分为3个挑段，具体挑段层为：二层楼面为第一悬挑段，八层楼面为第二个悬挑段，十四层楼面为第三个悬挑段。具体搭设计算附后。五、脚手架的拆除本工程脚手架的拆除（包括搭设）必须遵守GB360883和JGJ1302001 建筑施工高处作业安全技术规范的有关规定，特别是要按关于强风区、雨天和雪天等高处作业的有关规定进行。拆架程序应遵守由上而下，先搭的后拆原则，即先拆安全网、脚手板、剪刀撑、斜撑、而后拆小横杆、大横杆、立杆等（一般拆除顺序为：安全网脚手板栏杆剪刀撑小横杆大横杆连墙杆立杆）。 1、拆除前对参与拆除的操作人员、管理人员和检查、监护人员必须进行施工方案，安全技术等方面交底。 2、拆除前应对脚手架认真检查，确保不存在隐患。如脚手架存有影响拆除的安全隐患，应先对脚手架进行整修和加固，以保证脚物手架在拆除中不发生危险。3、划出工作区，禁止无关人员进入，并要有专人监护。4、统一指挥，上下呼应，动作协调，当解开与另一人有关的拉结点或扣件时，应先告知对方，以防坠落。5、拆除架子所用工具应有专用的工具套，当传递工具时不得乱扔，以免坠落伤人。6、严格遵守拆除顺序，由上而下，后搭者先拆，先搭者后拆。7、拆除外架应由上而下，一步一清进行拆除，不可两步或两步以上同时拆除，拉结点的拆除应与脚手架拆除同步，不可先行拆除。剪刀撑应先拆中间扣件，后拆两端扣件，由中间人员往下递送。8、所拆脚手架材料吊运到指定地点后，应及时清理，按照文明施工规范要求堆放，在吊料时也必须严格遵守“十不吊”规则。9、在拆除拉结点和挑架时需气割，应办理好动用明火审批手续，专人监护，严格遵守现场消防的有关规定，要有防止火星，熔渣及切割下的金属物件下落的措施（如接火斗、水源、灭火器等），总之必须要有切实可行的监护组织和消防器材。10、每日拆除脚手架告一段落时，均要对尚未拆除的脚手架的安全状况进行检查，脚手架上不得留有未吊运的材料，还要检查周围环境，如有异常情况应及时处理，确定一切安全后方可离岗，不可疏忽大意，留有隐患。六、安全要求严格按照规范、方案设计要求和有关规定进行脚手架的搭设、使用和拆除。1、脚手架的材质必须符合本方案的有关要求，项目部安全员及有关人员必须对用于脚手架的材料质量认真检查、把关，严禁不合格材料用于本工程脚手架中。2、脚手架要有良好的避雷措施。避雷针可用12mm镀锌圆钢制作，设在房屋四角的脚手架立杆上，高度不小于1m，并应将最上层所有的横杆连通，开成避雷网络。对于落地架，在基坑里还要设有接地极，采用50*5的角钢按50m间距埋于基坑底下不少于50cm，用12mm2的铜导线连接。3、所有架子作业人员必须持证上岗，在搭设时及时设置撑拉件，不过早地拆除连接件和连墙件。对接、直角扣件安装时其开口向上，以保证安全。六级以上大风、大雪、大雾、大雨天气应停止脚手架作业。4、不任意改变构架结构形式，加大尺寸（改变连墙件设置位置、减少设置数量，减少铺板、防护杆件和设施）。 5、严格按照本方案进行施工，并认真做好施工技术交底，要求搭设的脚手架横平竖直，连接可靠牢固，防护设施齐全，不变形、不摇晃。每一挑架体垂直偏差不大于1/200，且不得超过5cm,荷载不超过2.0KN/m2。6、脚手架各杆件相交伸出的端头，均应满足本方案的要求，以防杆件滑脱。7、脚手架的予埋件，拉结点及紧固件，做到埋设牢固可靠，符合有关标准要求，位置正确。施工中要随时检查紧固件的数量和质量，严禁 在施工过程中随意拆除拉结点。严格控制单位面积施工堆积层及施工堆积荷载。在检查中发现失稳和松动现象要立即进行加固处理。8、搭设好每一个悬挑段，必须经项目部安全员、技术负责人及分公司质安科验收，经验收确认合格挂上合格牌后，方准使用及再进行上一个悬挑
