住宅楼工程施工临时用电方案#吉林.doc

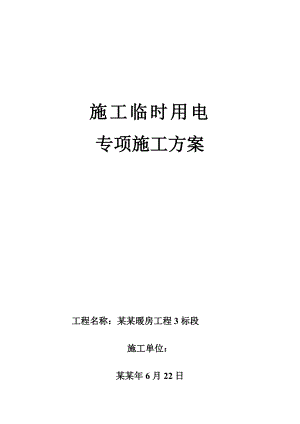

施工临时用电专项施工方案工程名称：某某暖房工程3标段施工单位： 某某年6月22日施工临时用电方案工程概况本工程位于本工程为某某暖房工程3标段；工程位于某某公园路以南，牛市街以东，梨花路以北，延吉南街以西。共有35栋住宅，改造34栋。总面积.15平方米。层数大多为六层，建筑总高度为 22米。本工程由吉林天宇集团股份有限公司承建，建设单位为某某“暖房子”工程领导小组办公室；监理单位为吉林双利建设工程项目管理有限公司。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 自落式混凝土搅拌机 JD200 7.5 1 7.5 2 木工电刨 MIB2-80/1 0.7 1 0.7 3 振动打拔桩机 DZ55Y 55 1 55 4 自落式混凝土搅拌机 JD5 木工电刨 MIB2-80/1 0.7 1 0.7 6 碘钨灯 1 1 1 7 碘钨灯 1 1 1 8 碘钨灯 1 1 1 9 碘钨灯 1 1 1 10 碘钨灯 1 1 1 11 碘钨灯 1 1 1 -三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、自落式混凝土搅拌机Kx=0.75，Cos=0.85，tg=0.62Pjs=0.75×7.5=5.625kWQjs=Pjs×tg=5.62×0.62=3.49kvar(2)、木工电刨Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×0.7=0.455kWQjs=Pjs×tg=0.45×1.33=0.61kvar(3)、振动打拔桩机Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×55=16.5kWQjs=Pjs×tg=16.5×1.02=16.83kvar(4)、自落式混凝土搅拌机Kx=0.75，Cos=0.85，tg=0.62Pjs=0.75×11=8.25kWQjs=Pjs×tg=8.25×0.62=5.11kvar(5)、木工电刨Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×0.7=0.455kWQjs=Pjs×tg=0.45×1.33=0.61kvar(6)、碘钨灯Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1×1=0.3kWQjs=Pjs×tg=0.3×1.02=0.31kvar(7)、碘钨灯Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1×1=0.3kWQjs=Pjs×tg=0.3×1.02=0.31kvar(8)、碘钨灯Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1×1=0.3kWQjs=Pjs×tg=0.3×1.02=0.31kvar(9)、碘钨灯Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1×1=0.3kWQjs=Pjs×tg=0.3×1.02=0.31kvar(10)、碘钨灯Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1×1=0.3kWQjs=Pjs×tg=0.3×1.02=0.31kvar(11)、碘钨灯Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×1×1=0.3kWQjs=Pjs×tg=0.3×1.02=0.31kvar(12)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×Pjs=0.9×(5.62+0.45+16.5+8.25+0.45+0.3+0.3+0.3+0.3+0.3+0.3)=29.776kW总的无功功率Qjs=Kx×Qjs=0.9×(3.49+0.61+16.83+5.11+0.61+0.31+0.31+0.31+0.31+0.31+0.31)=25.634kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(29.7762+25.6342)1/2=39.29kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=39.29/(1.732×0.38)=59.697A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿硬塑料管。(1)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.85，tg=0.62Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×7.5/(1.732×0.38×0.85)=13.41Aii)选择导线选择BX-4×1，穿硬塑料管时其安全载流量为20A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir=16A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(2)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×0.7/(1.732×0.38×0.6)=1.77Aii)选择导线选择BX-4×1，穿硬塑料管时其安全载流量为20A。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(3)、振动打拔桩机开关箱至振动打拔桩机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×55/(1.732×0.38×0.7)=119.38Aii)选择导线选择BX-4×50，穿硬塑料管时其安全载流量为140A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，熔断器RT0-200其最大熔体电流为IRD=200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(4)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.85，tg=0.62Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×11/(1.732×0.38×0.85)=19.66Aii)选择导线选择BX-4×1，穿硬塑料管时其安全载流量为20A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(5)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×0.7/(1.732×0.38×0.6)=1.77Aii)选择导线选择BX-4×1，穿硬塑料管时其安全载流量为20A。iii)选择电气设备选择开关箱内隔离开关为HD17，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(6)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.7)=6.49Aii)选择导线选择BX-4×1，穿硬塑料管时其安全载流量为20A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir=16A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800。(7)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.7)=6.49Aii)选择导线选择BX-4×1，穿硬塑料管时其安全载流量为20A。iii)选择电气设备
