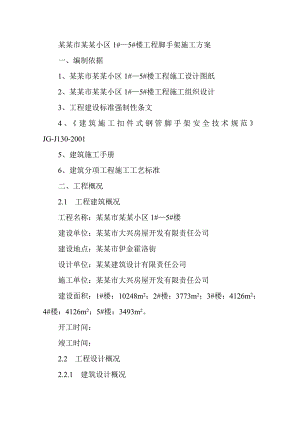

住宅楼工程脚手架施工方案.doc

某某市某某小区1#5#楼工程脚手架施工方案一、编制依据1、某某市某某小区1#5#楼工程施工设计图纸2、某某市某某小区1#5#楼工程施工组织设计3、工程建设标准强制性条文4、建筑施工扣件式钢管脚手架安全技术规范JG-J130-20015、建筑施工手册6、建筑分项工程施工工艺标准二、工程概况2.1 工程建筑概况工程名称：某某市某某小区1#5#楼建设单位：某某市大兴房屋开发有限责任公司建设地点：某某市伊金霍洛街设计单位：某某建筑设计有限责任公司施工单位：某某市大兴房屋开发有限责任公司建设面积：1#楼：10248m2；2#楼：3773m2；3#楼：4126m2；4#楼：4126m2；5#楼：3493m2。开工时间：竣工时间：2.2 工程设计概况2.2.1 建筑设计概况（1）1#楼设计概况1#楼工程建筑面积为10248m2，地下一层，地上八层，建筑物的几何尺寸为60m×18m，建筑物抗震设防烈度为7度，地下室外墙及底板采用现浇钢筋混凝土结构，地下室外墙厚度250mm，内墙采用机制粘土砖240mm厚，地上一至八层外墙为300m厚陶粒混凝土砌块，内墙除特殊标注外均为200mm厚陶粒混凝土砌块，剪力墙地下一层与地上一层厚度为300mm，地上二、三层厚度为250mm，三层以上厚度为200mm厚。本工程外装修正立面为暗红色、灰色花岗岩石材及玻璃幕墙，东、西立面及背立面为暗红色及灰色外墙涂料。室内装修具体施工时定。外门采用不锈钢无框玻璃门及幕墙，窗选用不锈钢无框玻璃窗和单框双破铝合金窗。（2）2#5#楼建筑概况2#楼：建筑面积为3773m2，地下一层，地上九层，第一、二层为商场，三至九层为住宅，其中第十层为跃层，建筑物总高度为36.7m，建筑物几何尺寸为20.6m×15.5m。3#楼：建筑面积4126m2，地下一层，地上九层，第一、二层为商场，三至九层为住宅，其中第十层为跃层，建筑物总高度为38.2m，建筑物几何尺寸为25.4m×23m。4#楼：建筑面积4126m2，地下一层，地上九层，第一、二层为商场，三至九层为住宅，其中第十层为跃层，建筑物总高度为38.2m，建筑几何尺寸为20.31m×15.5m。5#楼：建筑面积3493m2，地下一层，地上九层，第一、二层为商场，三至九层为住宅，其中第十层为跃层，建筑物总高度为38.2m，建筑物几何尺寸为20.31m×15.5m。本工程2#5#楼外墙均采用白色及褚红色涂料，内装修装饰部分由业主选择完成。2.2.2 结构设计概况（1）本工程项目1#5#楼均为框架剪力墙结构，地下室外墙为钢筋砼剪力墙体，内墙为240mm厚实心粘士砖墙，地上部分均采用陶粒砼砌块砌筑，外墙采用300mm厚，内墙体的厚度为200m。（2）本工程项目1#5#楼基础采用钢筋混凝土梁，板式筏型基础，本工程的结构安全等级为二级，耐火等级二级，框架抗震等级为三级，抗震墙抗震等级为二级，设计使用年限为50年，抗震设防烈度为7度，设计地震为第三组，基本地震加速度0.10g，场地土类别为II类，场地环境类别为III类。具体某某1#5#楼的相对位置及脚手架的搭设位置见下页工程总平面图。三、脚手架的搭设情况及材料选用3.1 脚手架搭设概述3.1.1 根据本工程项目的具体特点，因本工程的1#5#楼同时施工，且在各单位工程的13层结构施工期间，因地下室回填土未施工完，故选用悬挑脚手架施工，悬挑脚手架层层从结构脚手架中出挑，结构脚手架拆除时相应的悬挑脚手架也拆除，待基础回填完毕后，立即从地面向上开始搭设落地式钢管双排脚手架，本工程因高度为39.9m小于50m，小于双排脚手架搭设的高度限值，故无须采取卸荷措施，采用搭设双排脚手架，以保证架体的受力稳定性。3.1.2 本工程结构内脚手架采用满堂红扣件式钢管脚手架施工。3.2 材料选用3.2.1 脚手架的材料选用48×3.5钢管，其质量应符合现行国家标准碳素结构网GB/T700中Q235-A级钢的规定。3.2.2 脚手架的扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚的架扣件GB15831的规定，本工程用扣件的种类有十字扣件、对接扣件及旋转扣件。3.2.3 脚手架用垫板采用厚度为5cm厚的松木垫板，长度为4m，宽度为200m300m。3.2.4 脚手板采用松木脚手板，其材质应符合现行国家标准木结构设计规范GBJ5中II级材质的规定，脚手板的厚度为5cm，长度为4m，宽度为200m300m，木脚手板两端各设直径为4mm的镀锌钢丝箍两道。3.2.5 连墙件也选用48×3.5钢管，外与脚手架采用扣件锁紧，里与建筑物可靠固定。3.2.6 层间网选用网眼规格为50×50的一层尼龙绳水平安全网。3.2.7 脚手架外挂不小于2400目/100cm2的安全绿网在立面上全封闭，安全立网挂于扣件式双排脚手架的外排立杆的里侧，并用22#铅丝与架体可靠的固定。四、脚手架构件的质量进场检验脚手架构件的质量进场检验4.1 钢管4.1.1 必须有生产厂家许可证及复印件4.1.2 必须出具生产厂家产品合格证4.1.3 材质符合国家标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管的要求。4.1.4 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。4.1.5 钢管外径、壁、端面等的偏差应符合下表的规定：序号项 目允许偏差（mm）1焊接钢管尺寸外径：480.5壁厚：3.50.52钢管两端面切斜偏差1.703钢管外表面锈蚀深度0.504各杆件钢管端部的弯曲L1.55m5立杆钢管弯曲3m<L1.5 4m<L6.512206水平杆、斜杆的钢管弯曲L6.5304.1.6 钢管必须涂有防锈漆，并外刷桔黄色油漆。4.2 扣件4.2.1 新扣件必须有生产厂家的生产许可证复印件。4.2.2 必须有扣件的产品合格证。4.2.3 应有法定检测单位的测试报告。4.2.4 禁止选用有裂缝、变形、滑丝的扣件。4.2.5 新旧扣件应做防锈处理。4.3 木脚手架4.3.1 木脚手板的宽度不小于200mm4.3.2 必须彩杉木或松木制作4.3.3 材质应符合木结构设计规范GBJ5中II级材质规定4.3.4 每块木脚手板的板重应小于304.3.5 板两端各设直径为4的镀锌铅丝两道4.3.6 板厚不小于504.3.7 腐朽的脚手板不得使用4.4 安全网4.4.1 安全网必须有生产厂家的生产许可复印件4.4.2 必须有生产厂家的产品合格证4.4.3 必须有安全生产准用证4.4.4 安全网应无破损,断线等质量缺陷4.4.5 安全网的网目应符合质量要求规定不应少于2400目/1002五、脚手架的主要施工方法5.1 某某小区1#5#楼主体及结构装修时搭设落地式双排扣件脚手架。5.1.1 脚手与尺寸1)立杆横距为1.3m2)立杆纵距为1.2m3)立杆步距为1.8m4)横向水平杆间距为0.6m5)双排脚手架靠墙一端的外伸长度为3006)连墙件按二步三跨布置7)因无须采取卸荷措施,故脚手架立杆采用单立杆。5.1.2 双排脚手架的搭设形式见下图5.1.3 落地式双排脚手架计算见第六章第一条。5.2 一至三层结构施工时钢管悬挑脚手架5.2.1 脚手架尺寸1）挑脚手架挑出结构外立面尺寸为1m2）悬挑水平杆和斜撑间距为1.2m3）横向水平杆间距为0.6m4）悬挑脚手架外侧立杆高度为1.2m,外挂密目式安全网5.2.2 悬挑脚手架的水平悬挑杆应与结构脚手架不少于三跨用扣件可靠固定,悬挑斜撑应座于结构楼面上,并与结构脚手架的扫地杆用扣件紧固5.2.3 钢管悬挑脚手架的搭设方法如图示:5.2.4 钢管悬挑脚手架的计算见第六章第二条5.3 连墙件的布置5.3.1 连墙件按二步三跨布置,即纵向每隔3.6m布置一道,竖向每隔3.6m布置一道.5.3.2 连墙件在柱子布置时，在柱上设柱箍，用扣件使连墙件与柱箍固定，扣件的数量应满足计算要求的数量。5.3.3 当连墙件无法固定于柱上时，应在楼板内埋设25的钢筋用于连接连墙件，连接连墙件时先用48×35的短钢管插入25钢筋中，中间空隙用木楔塞紧，然后用扣件使短钢管与连墙件固定，扣件的数量应满足计算中要求的数量。5.3.4 连墙件设置连接方式见下图：5.4 纵向水平杆，横向水平杆的构造。5.4.1 纵向水平杆的构造应符合下列规定。（1）纵向水平杆连接宜采用对接扣件连接，也可采用搭接，对接、搭接应符合下列规定。（2）纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平纵向错开的距离不少于500mm，各接头中心点距主节点的距离不宜大于纵距的1/3。（3）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘无搭接纵向水平杆杆端的距离不应小于100mm。（4）使用木脚手板时，纵向水平杆应为横向水平杆的支座，用直角扣件固定于立杆上。5.4.2 横向水平杆的构造应符合下列规定。（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm。（2）作业层上排主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，其最大间距不应大于0.6m。（3）采用木脚手板时，双排脚手架的横向水平杆两端均采应采用直角扣件固定在纵向水平杆上。5.5 脚手板的构造设置5.5.1 作业层上的脚手板应满铺、铺稳、离开墙面120-150mm。5.5.2 木脚手板应设置在三根横向水平杆上，脚手板采用搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。5.5.3 作业层端部脚手板接头长度取150mm，其板两端应与支撑杆可靠的固定。5.6 立杆的构造要求5.6.1 每根立杆的底部应设置垫板。5.6.2 脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底层上皮不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5.6.3 脚手架底层步距不应大于2m。5.6.4 立杆必须用连墙件与建筑可靠连接。5.6.5 立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接，对接、搭接应符合下列要求。（1）立杆上的对接扣件应交错布置，两根相邻立杆的接头，不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。（2）搭接长度不应小于1m，应采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。5.6.6 立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。5.7 连墙件的构造要求。5.7.1 连接件的数量设置除应满足计算要求外，尚应符合下表中规定。脚手架高度竖向间距h水平间距(La)每根连墙件的覆盖面积(m2)双排50m3h3La40>50m2h3La27单排24m3h3La405.7.2 连墙件的布置应符
