住宅楼悬挑脚手架施工方案5.doc

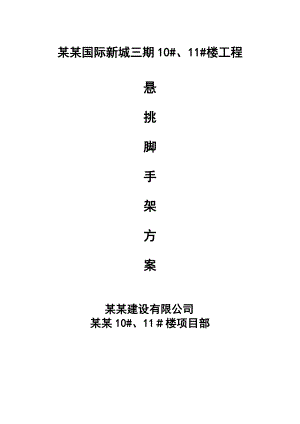

某某国际新城三期10#、11#楼工程悬挑脚手架方案 某某建设有限公司某某10#、11楼项目部目 录1编制依据12工程概况13施工方案23.1施工流程23.2主要施工方法33.2.1预埋件33.2.2 架体搭设33.2.3 架体验收33.2.4 架体拆除43.2.5 安全管理54悬挑脚手架槽钢挑排架计算54.1挑排架构造简图54.2悬挑槽钢计算64.2.1荷载计算64.2.2槽钢强度及稳定性计算7某某国际新城三期10#、11#楼工程悬挑脚手架施工方案1编制依据Ø 建筑施工安全检查标准JGJ59-99Ø 建筑施工扣件式脚手架安全技术规范（JGJ130-2001）Ø 中国建筑工业出版社2001版的高层建筑施工手册。2工程概况济南某某（三期）二标段10、11楼工程，位于阳光新城内西南角，刘长山路北，三期2（南）车库南。10、11楼总建筑面积为36264，分别有四个单元，地下两层，地上十八层，建筑总高度58.7米，层高分别为：地下二层为2.8m，地下一层3.2m，首层为4.9m，标准层218层为2.9m。主体施工阶段，建筑物外围采用双排脚手架作为防护，操作面满铺竹笆；四层以下采用落地式脚手架（常规脚手架），四层以上至屋顶采用全封闭悬挑脚手架，每7层为一挑排脚手单元，共两排，悬挑梁采用16a#钢。 该10#房及11#房4层以上至屋顶采用全封闭悬挑脚手架。架体12步（7层）一挑，步高1.8m，悬挑槽钢采用16a# (如上图) ，同时每隔6m采用斜拉钢丝绳卸载。3施工方案3.1施工流程施工流程：埋设预埋件安置槽钢挑梁搭设架体。3.2主要施工方法3.2.1预埋件1槽钢悬挑脚手架预埋件为楼板上216拉环。2216拉环预埋件埋设在楼板中，埋设间距为150mm,埋设的中心偏差不得超过±10mm。3.2.2 架体搭设1架体材料采用普通钢管脚手，搭设要求应符合普通钢管脚手架搭设规定（连墙件采用刚性连接，设置间距为二部三跨）。2预先在挑梁上焊接50mm高的25的短钢筋头（或60短钢管），然后将立管套在25钢筋头上（或插入横梁上的60钢管中）。3纵向水平杆设于横向水平杆之下，在立柱的内侧，并采用直角扣件与立柱扣紧。4紧靠悬挑槽钢两侧各采用一根斜撑钢管与底层外侧的纵向水平杆采用扣件相连。5立柱的对接扣件不得在同一水平高度上，错开距离不小于500mm。6在架体的长度和高度上连续设置剪刀撑，剪刀撑与地面的夹角为45。60。，搭接长度1m，扣件不少于三只。7各杆件端伸出扣件盖板边缘的长度不小于100mm。8采用12钢丝绳卸荷，水平间距为6m。9搭设脚手架所采用的钢管、扣件等应符合规范使用要求。3.2.3 架体验收1脚手架搭设完毕或分段搭设完毕，应由工程负责人组织技术、安全人员进行检查验收。2验收时应具备下列条件： 脚手架构配件的出厂合格证或质量分类合格标志； 脚手架施工记录及质量检查记录； 脚手架搭设过程中出现的重要问题及处理记录； 脚手架工程的施工验收报告。3脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下几项，并记入施工验收报告： 构配件是否齐全、质量是否合格、连接和挂扣是否紧固可靠； 安全网的张挂及扶手的设置是否齐全； 连墙件的数量、位置、和设置是否符合要求； 垂直度及水平度是否合格。3.2.4 架体拆除1脚手架经工程负责人检查验收并确认不再需要时方可拆除。2拆除脚手架前应清除脚手架上的材料、工具和杂物。3拆除脚手架时应设置警戒区和警戒标志，并由专职人员负责警戒。4脚手架的拆除应在统一指挥下，按后装先拆、先装后拆的顺序及下列安全作业的要求进行： 脚手架的拆除应从一端走向另一端、从上而下逐层地进行； 同一层的构配件和加固件应按先上后下、先外后里的顺序进行，最后拆除连墙件； 在拆除过程中，脚手架的自由悬臂高度不得超过两步，当超过两步时应加设临时拉结； 连墙杆、通长水平杆和剪刀撑等，必须在脚手架拆卸到相关的门架时方可拆除； 工人必须站在临时设置的脚手板上进行拆卸作业并按规定使用安全防护用品。3.2.5 安全管理1施工人员必须是经过国家现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工。2施工人员进行作业时必须遵守安全六大纪律，戴好安全帽、安全带、穿防滑鞋等。3施工人员进行作业时不得向高处或低处抛、接物料。4施工人员在传接材料时，不得相互开玩笑以防材料从空中坠落伤人。5脚手架使用时的施工荷载不得大于设计荷载3kN/（可两步同时操作）。4悬挑脚手架槽钢挑排架计算4.1挑排架构造简图挑排架构造简图如下：2900290029002900290020300（7层）216002909009002909009002909009002909009004.2悬挑槽钢计算4.2.1荷载计算计算时荷载取值如下：钢管重为38.4N/m，扣件15N/个，竹脚手片为120N/，安全网为5N/，脚手架的允许施工荷载为3kN/。沿纵向1.5米，计算一个步架1.8米高的自重荷载如下：a. 钢管自重（包括立杆、大小横杆、剪刀撑、附墙杆）：G钢管=（2×1.8+6×1.5+1.3+1.8×+1. 5）×38.4= 687.36 Nb. 扣件8只G扣件=8×15=120 Nc. 竹脚手片：P脚手片=1.5×1.0×120=180 Nd. 安全网：P安全网=1.8×1.5×5=13.5 N以上荷载合计：P恒 = G钢管+ G扣件+ P脚手片+ P安全网=687.36+120+180 +13.51 kN即：横向1.0m宽，纵向1.5米长，计算一个步架1.8米高的自重荷载标准值为1 kN。本例中：沿纵向1.5米，计算9个步架高的荷载（考虑9步脚手板，两个操作层）。集中荷载P包括12步脚手架钢管及扣件自重，12层脚手板自重及二个操作层活荷载。总集中荷载为2P，则有：2P=1.2´12´ P恒+1.4´2´ P活；2P=1.2´12´1. 0+1.4´2´1.5´1.0´3.0=27kN（横向1.0m宽，纵向1.5米长，竖向21.6m高的架体荷载），则P=13.5 kN。4.2.2槽钢强度及稳定性计算1）悬挑槽钢计算简图：2）强度计算：16a#槽钢 槽钢强度满足要求。3）C点的挠度验算：16a#槽钢 I=866cm4挠度计算时，荷载按标准值计算。2P=1.0´12´1. 0+1.0´2´1.5´1.0´3.0=21 kN。P=10.5 kN=9.11mm梁允许挠度为Y=l/250，对伸臂梁而言计算跨度为l=2×1.3m。梁允许挠度为Y= 2×1300 /250=2600/250=10.4mm 挑梁刚度满足要求。
