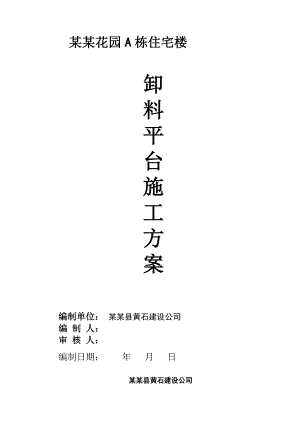

住宅楼悬挑卸料平台施工方案1.doc
某某花园A栋住宅楼卸料平台施工方案编制单位： 某某县黄石建设公司 编 制 人： 审 核 人： 编制日期： 年 月 日某某县黄石建设公司施工组织设计、方案申报表工程名称某某花园A栋住宅楼 方案名称卸料平台施方案结构类型框剪建筑面积12721.76层数18+1编制人邬 山 云项目经理（签字）项目 审 核 意 见 项目技术负责人： 日 期： 公司部门会审意见 工程管理分公司： 审核人： 日期： 技术质量部： 审核人： 日期： 安全保卫部： 审核人： 日期：总工程师审批 某某县黄石建设公司 审批人： 日期：注：本审批表无审批人签名及企业公章（鲜章），对外使用无效施工组织设计（方案）报审表工程名称：某某花园A栋住宅楼 GD致： 湖北大江监理咨询有限公司 （监理单位）我方已根据施工合同的有关规定完成了 某某花园A栋住宅楼工程 悬挑卸料平台施方案（方案）的编制，并经我单位技术负责人审查批准，请予以审查。附：卸料平台施方案 （方案） 承包单位（章）某某县黄石建司 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 总监理工程师审核意见： 项目监理机构（章） 总监理工程师 日 期 第一章 编制依据1、业主提供的本工程招标文件及对工程所作的各项要求；2、某某花园A栋住宅楼建筑、结构及其它相应专业的施工图；3、国家现行的建安工程施工及验收规范、标准及重庆有关规定； 第二章 工程概况及特征第一节 工程简介某某县某某化花园A栋住宅楼，位于某某县新县城EA2号路，“三通一平”工程已完成，交通运输畅通，施工条件成熟。本工程A栋住宅楼建筑面积12721.76，建筑总高度57.3米。基本参数卸料平台宽度(悬挑长度)4.00m，长度2.00m，楼层高度3.00m；悬挑主梁采用2根12.6槽钢，次梁采用12.6槽钢，间距1000mm；施工堆载、活荷载5.00kN/m2；平台上满铺木枋格栅，采用钢丝绳卸荷，吊点宽度为4.00m。钢材抗拉和抗弯强度设计值f =215.00N/mm2，抗剪设计强度fv=120.00N/mm2，钢材屈服点fy=235N/mm2，弹性模量E=N/mm2。荷载标准值永久荷载标准值脚手板采用木枋格栅面铺木板，自重标准值:0.38kN/m2。施工均布活荷载标准值施工堆载、活荷载5.00kN/m2。次梁验算次梁采用12.6槽钢；H=126mm,b=53mm,t=9.0mm,tw=5.5mm,W=61700mm3,Ix=mm4,S=36400mm3,次梁按单跨简支梁计算，跨度L=2.00m。荷载计算次梁自重GK1=0.12kN/m；脚手板自重GK2=0.38×1.00=0.38kN/m；施工活荷载QK=施工堆载、活荷载×次梁间距=5.00×1.00=5.00kN/m；作用于次梁上的线荷载标准值：永久荷载q1=1.2GK=1.2×(0.12+0.38)=0.60kN/m施工活荷载q2=1.4QK=1.4×5.00=7.00kN/mq=q1+q2=0.60+7.00=7.60kN/m, 集中荷载P=2.50kN；抗弯强度验算x=1.05；Mmax=qL2/8+PL/4=7.60×2.0022.00/4=5.05kN.m=N.mm2.00/4=5.05kN.m=N.mm；=Mmax/xW=/(1.05×61700)=77.95N/mm2；次梁抗弯强度=77.95N/mm2f=215.00N/mm2，满足要求。抗剪强度验算Vmax=qL/2+P/2=7.60×2.00/2+2.50/2=8.85kN=8850N=VmaxS/IxtW=8850×36400/(5.5×)=15.08N/mm2次梁抗剪强度=15.08N/mm2fv=120.00N/mm2，满足要求。(4)整体稳定性验算L1=2.0m,t=9.0mmb=(570bt/L1h)×(235/fy)=570×53×9.0×235/(2000×126×235)=1.08>0.6；'b=1.07-(0.282/b)=1.07-(0.282/1.08)=0.81f=Mmax/('bW)=5.05×106/(0.81×61700)=101.05N/mm2次梁整体稳定性f=101.05N/mm2f=215.00N/mm2，满足要求。(5)挠度验算5qL4/（384EIx）=5×7.60×20004/(384××)=1.98mm；p=PL3/(48EIx)=2.50×1000×20003/(48××)=0.52mmmax=q+p=1.98+0.52=2.50mm, =L/250=2000/250=8.00mm；次梁挠度max=2.50mm=8.00mm,满足要求。主梁验算主梁采用12.6槽钢；H=126mm,b=53mm,tw=5.5mm,t=9.0mm,W=61700mm3,Ix=mm4,S=36400mm3。主梁和栏杆自重q=0.12+0.07=0.19kN/mP2=V=qL/2+P/2=7.60×2.00/2+2.50/2=8.85kN，P1=P2/2=8.85/2=4.43kN。经计算得：Mmax=3.26kN.m,Vmax=6.16kN,max=0.87mm,R1=7.40kN，R2=20.52kN。抗弯强度验算x=1.05；=Mmax/xWx=3.26×106/(1.05×61700)=50.32N/mm2；主梁抗弯强度=50.32N/mm2f=215.00N/mm2，满足要求。抗剪强度验算=VmaxS/IxtW=6.16×103×36400/(×9)=6.41N/mm2主梁抗剪强度=6.41N/mm2fv=120.00N/mm2，满足要求。整体稳定验算L1=2.00m,t=9.00mm b=(570bt/L1h)×(235/fy) =570×53×9.0×235/(2000×126×235)=1.08>0.6； 'b=1.07-(0.282/b)=1.07-(0.282/1.08)=0.81f=Mmax/('bW)=3.26×106/(0.81×61700)=65.23N/mm2 主梁整体稳定性f=65.23N/mm2f=215.00N/mm2，满足要求。挠度验算=L/250=4000/250=16.00mm；主梁挠度max=0.87mm=16.00mm,满足要求。钢丝绳抗拉强度验算吊点高度h=楼层高度3.00m， N1=R1=7.40kN，N2=R2=20.52kN；采用20mm钢丝绳，K=0.330,=0.92，K=7.00破断拉力总和F破=KD2Ro/1000=0.330×202×1670/1000=220.44kNP=F破/K=220.44×0.92/7.00=28.97kNT1=N1×（h2+L2）0.5/h=7.40×(3.002+4.002)0.5/3.00=12.33kN<P=28.97kNkNT2=N2×（h2+L2）0.5/h=20.52×(3.002+2.002)0.5/3.00=24.66kN<P=28.97kNkN钢丝绳抗拉强度满足要求吊环验算吊环采用22mm光面圆钢，As=3.14×(22/2)2=380mm2，f=205N/mm2每个吊环承受的拉力为：N拉=Tmax=12.33+24.66=36.99kN吊环可承受的拉力:f ×As=205×380/1000=77.90kN>N拉=36.99kN吊环强度满足要求6.悬挑梁锚固钢筋验算HPB235钢筋,fy=210N/mm2锚固点拉力R=R1+R2=7.40+20.52=27.92kN=27920N预埋锚固钢筋按两个截面同时受力计算:取18As=2×3.14×182/4=508.68mm2Asfy/R=508.68×210/27920=3.83锚固钢筋3.832，满足要求。7.计算结果卸料平台长度4.00m，宽度2.00m，楼层高度3.00m；平台上满铺木枋格栅。次梁采用12.6槽钢，间距1000mm；悬挑主梁采用2根12.6槽钢，槽钢悬挑梁端部设置吊索为20mm（6×19）钢丝绳，18mm锚固钢筋，22mm吊环设置在
