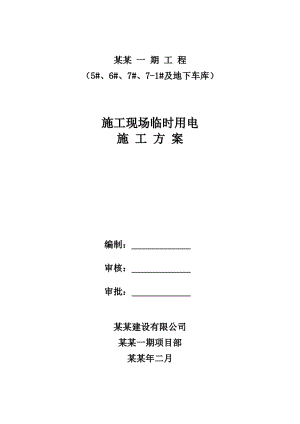

某某 一 期 工 程（5#、6#、7#、7-1#及地下车库） 施工现场临时用电施 工 方 案编制： 审核： 审批： 某某建设有限公司某某一期项目部某某年二月目 录1.工程概况及编制依据31.1工程概况31.2编制依据32.现场计划设备数及负荷43.变压器的计算54. 电缆选用54.1 总配电屏系统示意图54.2 电缆的选用74.3塔式起重机和施工电梯电缆选用84.4钢筋加工棚电缆选用94.5加工棚电缆选用104.6（塔吊专用）电缆选用114.7（食堂专用）电缆选用114.10支线选用125.现场临电系统图及总箱、分箱控制图136.安全用电技术措施146.1线路敷设146.2各种配电箱146.3施工现场常用电动工具146.4防雷与接地156.5现场施工照明系统156.6安全技术管理167、强制性条文168.电气防火管理219监控及救援预案228.1监控方案228.2救援的方法及措施2310.附图241.工程概况及编制依据1.1工程概况某某一期5#、6#、7#、7-1#及地下车库，位于西安凤城七路东段和开元路十字路口东南角。本工程由陕西秦皇房地产开发有限公司投资建设，中联西北工程设计研究院设计，监理公司是陕西建科建设监理有限公司并由某某建设有限公司承建。是集商务、停车、办公、居住等为一体的建筑物，总建筑面94294m2。地下一层为停车库及设备间，7-1#为3层的商业用房，主楼为住宅部分。建筑平面呈规则矩形和梯形布置，建筑尺寸：长123m，宽90m。结构形式为钢筋混凝土剪力墙框架结构，标准层层高2.9m，建筑高度分别为93.25m、98.40m、91.5m、12.9m。根据区域水文地质资料，该场地下水位在室外地面下16.2m左右。地下水及对钢筋混凝土结构的混凝土无腐蚀性，对钢结构无腐蚀性，地基土在抗震设防烈度为8度时不液化。本工程从2012年2月12日开始至2013年10月12日结束，总工期为600日历天。本工程临时用将出现二次用电高峰期：第一次高峰期为基坑支护施工，第二次用电高峰期将出现在主体结构施工阶段，塔吊、施工电梯、振捣设备、电焊机、钢筋及木工加工设备等同时用电。1.2编制依据1.2.1 建筑电气工程施工质量验收规范GB50303-20021.2.2建设工程施工现场供用电安全规范（GB50194-93）1.2.3施工现场临时用电安全技术规范JGJ46-20051.2.4建筑施工安全检查标准（JGJ-59-99）1.2.5中联西北工程设计研究院设计图纸2.现场计划设备数及负荷序号机械或设备名称型号规格数量容量KW合计容量KW1塔吊QTZ-40T3台401202施工电梯SCD100/100A3台22 663混凝土泵HBT602台55 1104木工平刨2台7.5155电焊机BX3-300-25台221106钢筋调直机1台50507钢筋切断机KQ-402台13268钢筋成型机2台20409圆盘锯MJ4002台5.51110镝灯6套3.52111混凝土振动机HZ6X-508台1.51212平板振动机PT-302台1.5313潜水泵3KW4台31214空气压缩机1台121215室内照明日光灯1000.04416机电用电3017办公用电4018食堂用电3019小型机械3620合计7483.变压器的计算施工用电源电力变压器容量计算:P=1.051.10(K1P1/cos+K2P2+K3P3+K4P4)式中P供电设备总需要容量(kvA);P1电动机额定功率613（KW）;P2电焊机额定容量110（kvA）;P3室内照明容量4（KW）；P4室外照明容量21（KW）；cos电动机的平均功率因数为0.75K1=0.5;K2=0.5;K3=0.8;K4=1;P = 1.05（K1P1 + K2P2/COS + K3P3 + K4P4 =1.05（0.5×613/0.75+0.5×110+21+0.8×4） = 488KVA结论：计算容量为488KVA。业主现场提供的2只总配电屏容量分别为200KW、300KW，总容量为500 KW满足施工用电需要。4. 电缆选用4.1 总配电屏系统示意图4.1.1 1#总配电屏1#总配电屏200KVA WP1-3-40KVAWP1-2-60KVAWP1-1-50KVA7#楼主体及装修7#塔式起重机和施工电梯7#加工场4.1.2 2#总配电屏2#总配电屏300KVA WP2-6-40KVAWP2-5-60KVAWP2-4-50KVAWP2-3-40KVAWP2-2-60KVAWP2-1-50KVA办公区、生活区5#楼塔吊和电梯5#、6#加工棚供电5#楼主体及装修6#楼塔吊和电梯6#楼主体及装修4.2 电缆的选用4.2.1 主体及装修电缆选用序号机械名称数量容量KW合计容量KW1室内照明35只0.041.42镝灯2只3.573木工平刨机2台7.5154圆盘机2台5.5115混凝土地泵1台55556混凝土振动机10台1.5157电焊机2台22448办公用电60609施工电梯1台222210合计230.4P = 1.05（K1P1 + K2P2/COS + K3P3 + K4P4 =1.05（0.5×178/0.75+0.5×44+7+0.8×1.4） = 156.2KVA4.2.2电缆选用Ijs=156.2/(1.732*0.38)=237A选择电缆按导线工作温度90度，土壤导热系数1选择。YJLV22 -4×120+70电缆载流量为255A237A电压降：/156.2×150/46×1204.24 小于5规定(考虑电缆长度在150米) 符合要求综合考虑各方面的不利因素，实际电缆选用YJLV22-3*185+2*954.3塔式起重机和施工电梯电缆选用4.3.1 序号机械名称数量容量KW合计容量KW1塔吊1台40402地泵1台55553施工电梯1台22224电焊机2台22445小型机械20206合计181P = 1.05（K1P1 + K2P2/COS ） =1.05（0.5×137/0.75+0.5×44） = 119KVA4.3.2电缆选用Ijs=119/(1.732*0.38)=180A选择电缆按导线工作温度90度，土壤导热系数1选择。YJLV22 -3×95+2×70电缆载流量为190A180A电压降：/119×150/46×954.08 小于5规定(考虑电缆长度在150米) 符合要求综合考虑各方面的不利因素，实际电缆选用YJLV22-3*120+2*704.4钢筋加工棚电缆选用4.4.1 序号机械名称数量容量KW合计容量KW1钢筋调直机1台20202钢筋切断机2台13263钢筋成型机2台20404钢筋直螺纹机械4台12485电焊机2台22666合计200P = 1.05（K1P1 + K2P2/COS） =1.05（0.5×134/0.75+0.5×66） = 128KVA4.4.2电缆选用Ijs=128/(1.732*0.38)=194A选择电缆按导线工作温度90度，土壤导热系数1选择。YJLV22 -3×95+2×70电缆载流量为194A190A电压降：/128×150/46×954.39 小于5规定(考虑电缆长度在150米) 符合要求综合考虑各方面的不利因素，实际电缆选用YJLV22-3*95+2*704.5加工棚电缆选用4.5.1 序号机械名称数量容量KW合计容量KW1室内照明65只0.042.62厨房用电1001003镝灯4只3.5144小型机械40405机电用电60606合 计216.6P = 1.05（K1P1 + K3P3 + K4P4 =1.05（0.5×200/0.75+14+0.8×2.6） = 156.9KVA4.5.2电缆选用Ijs=156.9/(1.732*0.38)=238A选择电缆按导线工作温度90度，土壤导热系数1选择。YJLV22 -4×120+70电缆载流量为255A238A电压降：/156.9×150/46×1204.26 小于5规定(考虑电缆长度在150米) 符合要求综合考虑各方面的不利因素，实际电缆选用YJLV22-3*185+2*954.6（塔吊专用）电缆选用Pe=40kw Ijs=80A选择电缆按导线工作温度90度，土壤导热系数1选择。YJLV22 -3×35+2×25电缆载流量为100A80A电压降：/40×100/46×352.48 小于规5规定(考虑电缆长度在100米)符合要求综合考虑各方面的不利因素，实际电缆选用YJLV22-3*90+2*354.7（食堂专用）电缆选用Pe=100kw Ijs=136.7A选择电缆按导线工作温度90度，土壤导热系数1选择。YJLV22 -4×50+35电缆载流量为150A136.7A电压降：/100×100/46×504.37 小于5规定(考虑电缆长度在100米)符合要求综合考虑各方面的不利因素，实际电缆选用YJLV22-3*90+2*354.9其他FP2至FP3电缆选用Pe=60kw Ijs=91A选择电缆按导线工作温度90度，土壤导热系数1选择。YJLV22 -4×35+16电缆载流量为130A91A电压降：
