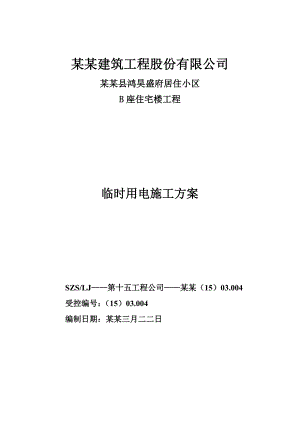

某某建筑工程股份有限公司某某县鸿昊盛府居住小区B座住宅楼工程临时用电施工方案SZS/LJ第十五工程公司某某（15）03.004受控编号：（15）03.004编制日期：某某三月二二日专项施工方案审核审批记录编号：JL/LJ-7.1-05工程名称某某省某某市华亭县鸿昊盛府居住小区B座住宅楼工程方案名称临时用电施工方案建设单位某某房地产开发有限公司监理单位某某三力建设监理有限责任公司施工单位某某建筑工程股份有限公司第十五工程公司文件编号SZS/LJ-十五工程公司 -某某（15）03.003编制人某某编制日期某某 年 3月 22日基层单位审核技术经理审核： 签字 年 月 日基层单位盖章生产经理审核： 签字 年 月 日公司部门审核 签字（盖章） 年 月 日 签字（盖章） 年 月 日施工单位审批总工程师： 年 月 日监理单位审批总监理工程师： 年 月 日第一章 设计依据和工程概况一、设计依据设计依据主要包括以下规程及资料：（1）建设工程施工现场供用电安全规范GB5019493；（2）施工现场临时用电安全技术规范JGJ462005；（3）低压配电设计规范GB5005495；（4）供配电系统设计规范GB5005295；（5）通用用电设备配电设计规范GB5005593；（6）建筑施工安全检查标准（JGJ5999）；（7）施工现场临时用电安全技术规范实施手册，中国建筑工业出版社；（8）建筑工程临时用电设计与实例手册，中国电力出版社；（9）现场电源资料：动力电源和照明电源由西北角1柜变压，电源电压380V。电源为三相四线（L1、L2、L3、N），通过电缆进入施工现场。（10）现场临时用电设备负荷和配置资料见施工用电设备明细表。（11）、建设单位提供的电源为200A。二、工程概况本工程建筑层数十七层，地下二层，为剪力墙结构，建筑总高度55.05米，一层至二层为商品，三层至十七层为普通住宅，层高为3米，建筑面积为21524.47m2，本工程建设地址是某某县鸿昊盛府住宅小区B座住宅楼工程。第二章 施工现场临时用电方式一、配电方式配电原则：总箱配出线采用放射式和树干式相结合的配电方式，对负荷比较大的配电点采用单独回路配电，对负荷较远又较小的配电点上的分箱采用树干式配电方式，总箱中的一路配线先到较近负荷点的分配电箱，再到较远的负荷点分配电箱，一路线上带的分配电箱数量一般为4个。由分配电箱至设备开关箱配线采用放射式或链式配线，对重要负荷或较大负荷采用放射单路直配，对较小的负荷采用链式配线。对大容量的对焊机和混凝土输送泵等，从总箱以放射式单回路形式直配。本系统总负荷较大。由校区变压器引出两回线路，供给一台总配电箱。再由总配电箱分配给各分配电箱，总配电箱处设电度表，以计量施工总电量。供电方式采用三相五线制TNS系统。在总配电箱，以及超过50m的线路附近的箱体附近做重复接地，并与保护零线可靠连接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠连接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷较远的钢筋加工机械及楼内装修电源采用树干式配电方式。二、配电线路施工现场主要干线采用VV电缆埋地敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡套绝缘电缆。结构施工时，在楼内装一台分配电箱，供给电焊机、砼振动器电源。施工时首层往上每层放置一台分配电箱，随楼层施工的升高而升高，供施工和装修用电设备电源。电缆敷设应避免机械损伤和介质腐蚀。电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，须加设防护套管。电缆埋地敷设时，电缆表面及地面不得小于0.7m，且电线上下应均匀铺设不小于50厚细砂或软土，而后再盖砖保护。埋地电缆有接头时，接头需做在地面上的接线盒中，并能防雨、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。三、现场配电箱和开关箱现场临时配电箱采用由某某省建筑科技专家委员会推荐的GJK型施工现场标准配电箱。GJK向配电箱由某某省建设科技专家委员会设计，已通过某某省建设厅科技成果鉴定，由省内著名的低压电器生产厂家生产。四、现场照明在每台塔吊上装设一台镝灯供结构施工照明，现场模板区、加工棚采用碘钨灯或汞灯做照明。楼内装修照明采用36V低压照明，在每栋楼装设一台5000VA行灯低压变压器。五、系统接地方式当现场施工设备供电的变压器低压侧为380V/220V中性点直接接地时，低压系统得接地形式必须采用TNS系统，如图1所示。电器设备的金属外壳必须与专用保护零线（PE线）连接。不得一部分设备作保护接零，另一部分设备作保护接地。保护零线不得装设开关或熔断器。保护零线单独设置，不作它用，重复接地线应与保护零线相连接。保护零线使用铜线不少于102，铝线不少于162，与电气设备相连的保护零线可用不少于62绝缘多股铜线。保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处作重复接地。在每一个配电箱处作重复接地，重复接地电阻值不大于10欧。不得用铝导体做接地体或地下线地线，垂直接地体不宜采用螺纹钢。垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.52.5m，露出地面1015，接地线与垂直接地体连接应采用焊接或螺纹栓连接，禁止采用绑扎的方法。施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。六、漏电开关设置位置设置两级漏电保护，具体如下：（1）在总箱中，开关的负荷侧设漏电保护器。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·S。（2）在设备的开关箱内，开关的负荷测设漏电保护器。开关箱内的漏电保护器其额定漏电动作电流应大于30mA，额定漏电动作时间不应大于0.1S。使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间不应大于0.1S。七、防雷保护施工现场和临时生活区，高度在20m以上的井字架、脚手架，正在施工的建筑物以及塔式起重机、机具等，都要作防雷接地保护。避雷针长度为1-2m，可用16圆钢端部磨尖。避雷针保护范围按60°遮护角防护。第三章 施工现场临时用电负荷计算一、单相负荷计算单相负荷与三相负荷同时存在时，应先将单相负荷换算为等级三相平衡负荷后，再与三相负荷相加进行负荷计算。（1）单相线间负荷化为等效三相负荷的简化方法。当只有线间负荷时，将各线间负荷分别相加，取较大两相数据进行如下计算。现以PabPbcPca例，得Pbc0.15Pab时，Pd=1.5（PabPbc）Pbc0.15Pab时，Pd=n Pdb（16）式中Pd等级三相负荷，kw；Pabab线间负荷之和，kw；Pbcbc线间负荷之和，kw；Pcaca线间负荷之和，kw；（2）多个单相负荷化为等效三相负荷。先把各相负荷分别相加，选出最大一相负荷，取其3倍作为等效三相负荷。（3）当多台单相用电设备的设备功率小于计算范围内三相负荷设备功率的15%时，按三相平衡负荷计算，不必换算。用电设备组需要系数Kx与功率因数CoS的关系设备组名称用电设备名称需要系数Kx功率因数CoS混凝土搅拌机砂浆搅拌机10台以下0.70.710-30台0.60.6530台以上0.50.6破碎机、筛洗石机泥浆泵、空压机输送机、水泵10台以下0.750.7510-50台0.70.750台以下0.850.65提升机、塔吊、电梯0.70.6-0.75电焊机2台0.650.63台及以上0.350.5加工动力设备0.50.6移动式机械0.10.45消防泵0.75-0.850.7室内照明0.81.0室外照明1.01.0表中设备组的需要系数是指设备数量较多时的数据；当设备数量较少时，Kx可取大点；当只有1-2台设备时，Kx可取1。二、现场临时施工用电负荷计算及截面导线的选择： 本计算采用需用系数法进行负荷计算。1、对焊机：Cos=0.60，tg=1.333，N=0.65，KX=0.65c=s=（N）1/2SN Cos=（0.65）1/2×38×0.60=18.38kw Qc=18.38×1.33=24.45kvarIc=PS/（3）1/3Un··Cos=18.38/（3）1/3×0.38×0.84×0.6=55.36A有功功率（c）=KXs=0.65×18.38=11.95kw无功功率（Qc）=c×tg=11.95×1.333=15.89kvar视在功率（SC）=（c2+Qc2）1/2=（11.952+15.892）1/2=19.88电焊机I=55.36A，查看资料得出，I=64A时，截面导线为162的铜芯绝缘导线，故用此线。2、电焊机：Cos=0.65，tg=1.333，N=0.65，KX=0.65c=s=（N）1/2SN Cos=（0.65）1/2×24.5×0.60=11.85kw Qc=11.85×1.33=15.76kvarIc=PS/（3）1/3Un··Cos=15.76/（3）1/3×0.38×0.84×0.6=47.47A有功功率（c）=KXs=0.65×2×11.85=15.41kw无功功率（Qc）=c×tg=15.41×1.333=20.5kvar视在功率（SC）=（c2+Qc2）1/2=（15.412+20.52）1/2=25.65A电焊机I=47.47A，查看资料得出，I=49A时，截面导线为102的铜芯绝缘导线，故用此线。3、塔机： =0.9,Cos=0.60，tg=1.17，N=0.65，KX=0.70c=s=（N）1/2SN Cos=（0.7）1/2×40×0.65=21.75kw Qc=s ×tg=21.75×1.17=25.45kvarIc=PS/（3）1/3Un··Cos=25.45/（3）1/3×0.38×0.9×0.65=62.69A有功功率（c）=KXs=0.7×21.75=15.23kw无功功率（Q
