住宅楼施工现场临时用电施工方案.doc

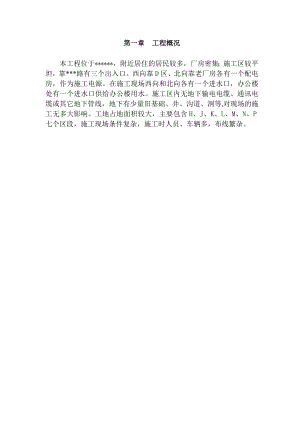

第一章 工程概况本工程位于*，附近居住的居民较多，厂房密集；施工区较平坦，靠*路有三个出入口。西向靠D区、北向靠老厂房各有一个配电房，作为施工电源。在施工现场西向和北向各有一个进水口，办公楼处有一个进水口供给办公楼用水。施工区内无地下输电电缆、通讯电缆或其它地下管线，地下有少量旧基础、井、沟道、洞等,对现场的施工无多大影响。工地占地面积较大，主要包含H、J、K、L、M、N、P七个区段，施工现场条件复杂，施工时人员、车辆多，布线繁杂。第二章 配电线路设置本工程为*工程项目，由H、J、K、L、M、N、P七个区段组成，总建筑面积约*m2。根据现场的实际情况临时用电分为两个区段供电，第一区段由H区、P区、J区和临时办公楼等组成，第二区段由K区、L区、M区、N区、分包单位加工区和工人生活区等组成，具体分区见下图：第一区段设置总配电箱1AP一台，第二区段设两个总配电箱2AP、3AP。1AP临时用电总电源由施工区北侧业主提供的电源（电源1）引来，由于1AP进线电源引自老厂房配电室，中性点接地采用TT系统，而施工现场采用的是TN-S系统，因此1AP配电箱的PE线需要与施工现场的接地网用-40*4镀锌扁铁连接，让整个系统变为TN-S系统。2AP和3AP临时电总电源由施工区西侧中部业主提供的电源（电源2）引来。临时用电采用三相五线制，工作接地线由变压器中性点直接引来。因施工区车辆行人较多，为减少电缆破损和影响现场的施工，电源采用VV电缆沿施工区围墙和马路边缘埋地敷设。在穿越马路时采用穿钢管保护。在每个施工区段按负荷设置二级配电箱，用电负荷大的设备旁各设置二级配电箱一个。第三章 用电负荷计算根据相关资料及结合现场情况确定现场总需要系数KX=0.4，cos=0.85。1. 一区用电负荷计算1.1一区钢筋棚配电箱1AP1的计算负荷：编号用途功率（KW）计算电流（A）开关型号（A）导线选择（mm2）1闪光对焊机70120200YC3*70mm2+2*35mm22钢筋切断机71332YC-3*10+2*6mm23钢筋弯曲机35.716YC-5*4mm24卷扬机112132YC-3*10+2*6mm25木工棚15YC-3*16+2*10mm26备用进线106147200VV-3×70+2×35mm2用电高峰按106KW考虑。KX=0.7，cos=0.75 tan =0.88 Pe=106kwPj= KX*Pe=74.2kwQj=Pj*tan=65.3KVARSj=Pj2+Qj2=96.8KVAIj=Sj/（Ue3）=147A，电缆选用VV-3*70+2*35钢筋棚配电箱中元器件的设置如下表所示：名称规格、型号单位数量备注熔断隔离开关HR6-200A/3个1总隔离开关隔离开关HF40 200/3个1分隔离开关隔离开关RT18L-63个5分隔离开关漏电断路器DZ20L-200/mA 0.1S个1带过载、短路保护漏电断路器DZ15LE-40 50mA0.1S个5带过载、短路保护箱壳尺寸为800*1000*300（带防雨）1.2 一区塔吊配电箱1AP3、1AP4的计算负荷：编号用途功率（KW）计算电流（A）开关型号（A）导线选择（mm2）1塔吊4891.2125YC-3*35+2*16mm22塔吊照明123040YC-3*10+2*6mm23提升机112140YC-3*10+2*6mm2进线71108160VV-3*50+2*25mm2塔吊配电箱的计算负荷：KX=0.7，cos=0.7 tan=1.02 Pe=71kwPj= KX*Pe=49.7kwQj=Pj*tan=51KVARSj=Pj2+Qj2=71KVAIj=Sj/（Ue3）=108A电缆选用VV-3*50+2*25塔吊配电箱中元器件的设置如下表所示：名称规格、型号单位数量备注熔断隔离开关HR6-200A/3个1隔离开关隔离开关HF40 200/3个1分隔离开关隔离开关HF40 100A个3分隔离开关隔离开关RT18-63个1分隔离开关漏电断路器DZ20L-125/mA 0.1S个1带过载、短路保护漏电断路器DZ15LE-40/mA 0.1S个3带过载、短路保护漏电断路器DZ47LE40 30mA 0.1S个1照明专用箱壳尺寸为800*1000*300（带防雨）1.3 一区砼输送泵1AP5用电负荷计算编号用途功率（KW）计算电流（A）开关型号（A）导线选择（mm2）1砼输送泵7897.7200YC-3*70+2*35mm22备用3进线7897.7200VV-3×70+2×35mm2KX=0.8，cos=0.85 tan=0.62 Pe=78kwPj= KX*Pe=54.6kwQj=Pj*tan=33.9KVARSj=Pj2+Qj2=64.27KVAIj=Sj/（Ue3）=97.7A 电缆选用VV-3*70+2*35砼输送泵配电箱中元器件的设置如下表所示：名称规格、型号单位数量备注熔断隔离开关HR6-200A个1隔离开关隔离开关HF40-200个1分隔离开关隔离开关HF40-100个3分隔离开关隔离开关RT18-63个1分隔离开关漏电断路器DZ20L-200/mA 0.1S个1带过载、短路保护漏电断路器DZ15LE-100/mA 0.1S个3带过载、短路保护漏电断路器DZ15LE-40 30mA 0.1S个1带过载、短路保护箱壳尺寸为500*600*300（带防雨）1.4 一区施工现场1AP6、1AP7、1AP8、1AP9用电负荷计算 由于施工现场内部配电箱一般不会同时使用，考虑施工现场内部配电箱同时用电总负荷为100KW。编号用途功率（KW）计算电流（A）开关型号（A）导线选择（mm2）进线100144160VV-3*50+2*25KX=0.8，cos=0.85 tan=0.62 Pe=100kwPj= KX*Pe=80kwQj=Pj*tan=50KVARSj=Pj2+Qj2=95KVAIj=Sj/（Ue3）=144A 每个配电箱电缆选用VV-3*50+2*25施工现场配电箱中元器件的设置如下表所示：名称规格、型号单位数量备注熔断隔离开关HR6-200A个1隔离开关隔离开关HF40-100个4分隔离开关隔离开关RT18-63个1分隔离开关漏电断路器DZ15LE-100/mA 0.1S个4带过载、短路保护漏电断路器DZ15LE-40 30mA 0.1S个1带过载、短路保护箱壳尺寸为500*600*300（带防雨）1.5 办公楼配电箱1AP10（已布线）编号用途功率（KW）计算电流（A）开关型号（A）导线选择（mm2）1备用2备用3备用4备用进线100180200VV-3*70+2*35mm2办公楼配电箱中元器件的设置如下表所示：名称规格、型号单位数量备注熔断隔离开关HR6-200A/3个1隔离开关隔离开关HF40 100个5分隔离开关漏电断路器DZ15LE-100/mA 0.1S个5带过载、短路保护箱壳尺寸为600*800*3001.6 一区总配电箱（AP1）施工现场用电设备参数表名称功率（KW）电流开关型号导线选择钢筋棚配电箱1106147200VV-3×70+2×35mm2塔吊配电箱171108160VV-3*50+2*25mm2塔吊配电箱271108160VV-3*50+2*25mm2砼输送泵配电箱7897.7200VV-3×70+2×25mm2施工区段配电箱100144160VV-3*50+2*25mm2办公楼配电箱50100160VV-3*70+2*35mm备用合计376339400VV-3*185+2*95用电高峰按376KW考虑。KX=0.4，cos=0.85 tan=0.62 Pe=476kwPj= KX*Pe=190kwQj=Pj*tan=118KVARSj=Pj2+Qj2=223KVAIj=Sj/（Ue3）=339A 主电缆选用VV-3*185+2*951AP总配电箱中元器件的设置如下表所示（考虑了前后两级配电箱中开关的动作配合）：名称规格、型号单位数量备注隔离开关HR6-400/3个1总开关（带熔断）隔离开关HF1-250个2分隔离开关隔离开关HF1-200个7分隔离开关漏电断路器DZ20L-400/mA 0.2S个1带过载、短路保护漏电断路器DZ20L-200/mA 0.2S个2带过载、短路保护漏电断路器DZ20L-160/mA 0.2S个7带过载、短路保护电流表42L6只3电压表42L6只3电度表DT862-2 3(6)A只12. 二区用电负荷计算2.1 二区钢筋棚配电箱2AP1的计算负荷：编号用途功率（KW）计算电流（A）开关型号（A）导线选择（mm2）1闪光对焊机70120200YC3*70mm2+2*35mm22钢筋切断机71332YC-3*10+2*6mm23钢筋弯曲机35.716YC-5*4mm24卷扬机112132YC-3*10+2*6mm25木工棚15YC-3*16+2*10mm26备用进线106147200VV-3×70+2×35mm2用电高峰按106KW考虑。KX=0.7，cos=0.75 tan =0.88 Pe=106kwPj= KX*Pe=74.2kwQj=Pj*tan=65.3KVARSj=Pj2+Qj2=96.8KVAIj=Sj/（Ue3）=147A，电缆选
