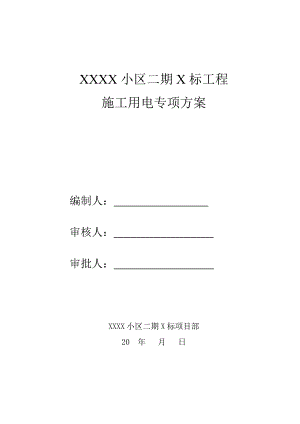

住宅楼施工用电专项方案.doc
XXXX小区二期X标工程施工用电专项方案编制人： 审核人： 审批人： XXXX小区二期X标项目部20 年 月 日一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、工程概况1 、基本信息工程名称：XX-XXXX小区二期建设单位：XX县城市置业有限公司设计单位： 监理单位： 施工单位： 本工程总建筑面积89730.7平米，其建筑面积分别为：地上部分24#、27#楼为2745.01平米，26#楼为3588.45平米，28#楼为9385.07平米，29#楼为10717.15平米，30#楼为11888.54平米，31#、34#、35#楼为10442.55平米，32#、33#楼为9807.18平米。多层砖混结构7层（含架空层及跃层），底层架空层层高2.2米，标准层层高2.9米。高层剪力墙结构18-20层（含架空层及跃层），底层架空层层高2.2米，标准层层高2.9米，地下车库框架结构地下一层为18367.89平米，层高3.9米。工程为民用三级建筑，抗震设防烈度为六度，耐火等级为地下一级，地上二级，屋面防水等级为级,设计合理使用年限为50年。三、临时用电平面布置根据本工程的施工总平面布置原则及场地特点，施工用电平面与立面分开布设，平面上生活区用电分开另行布设。现场用电由统一协调，可以满足施工需求。四、供电方式及线路布局 本工程现场临时用电采取TN-S供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在配电柜及二级配电箱处重复接地。按照配电柜（一级配电箱） 现场总配电箱（二级配电箱） 现场分配电箱（三级配电箱），三级配电，两级漏电保护原则配电。根据施工现场平面布置及用电负荷分布情况，配电柜置于临时配电室内。由11个二级配电箱供给现场施工用电。现场办公室、生活区和食堂用电由总配电房单独引出2路二级箱供电。1) 基础、主体工程阶段的施工用电线路沿基坑围护边埋地设置。待地下室±0.000完成后，重新根据现场布置图设置。详见施工场布图。2) 施工生产、生活用电分开。现场设生活用电、大型机具用电、楼层用电、加工车间用电、机动用电共五条线路，接线方式采用混合式，既能保证各种电气设备的用电容量，又可减少大型设备使用时对其他设备的影响。3) 生活区及办公室用电能满足照明、空调、电脑等需求为标准，并确保进户前统一进行线路管理，采取有效的安全防护措施。楼层用电每隔二层设一分配电箱。4) 为了方便夜间施工管理，在生产区域塔吊四周布置若干只照明灯。5) 楼梯内及地下室内照明使用36V低压电源。6) 施工用电采用三相五线制配线。用电主线路使用五芯电缆，入地敷设。现场设置安全总配电柜一只，按线路接出要求设置分配电箱。另备移动式安全配电箱若干。分配电箱、开关箱按三级配电两级漏电保护的要求配置。五、施工现场平面布置及施工机械的配备情况根据场地情况及施工进度的需要，在29#、33#、34#、31#高层楼布置QTZ63塔吊各一台，并随着各单体主体结构的上升，为2835#高层楼配备施工升降机各一台、24#、26#、27#多层楼配备物料提升机各一台。根据施工组织设计的总体部署，本工程在现场配备钢筋机械和木工机械各一套。同时配备相应的砂浆机和砼搅拌机。办公设施和生活设施的布置遵循隔离施工区的原则布置，施工现场设办公楼一幢二层，仓库和宿舍共六幢二层，同时配备食堂、餐厅、厕所和浴室等辅助设施。各施工阶段的现场布置具体布置详见施工现场总平面布置图。本工程以结构施工高峰阶段的用电量为控制，主要施工机械设备用电量如下表：主要施工机械配备表序号机械或设备名称规格型号数量铭牌功率KW合计有功功率KW合计无功功率KVar1塔吊QTZ63430.9133.32177.762施工升降机Sc200/200815129.041723物料提升机SSE-100311130.13173.474砼搅拌机JZC350115.530.2545.985砂浆搅拌机HL-200112.212.118.376平板振捣器RL-50421.321.367插入式振捣器ZX5061.15.946.068电焊机BX1-200F230KVA13.2430.329对焊机UNI-75275KVA28.865.9610钢筋切断机GQ50-2237.87.9611钢筋弯曲机GJT-40237.87.9612木工圆盘锯MJ-225237.810.413照明303.5105014高压水泵650DFL33.510.510.515木工平刨机台式21.519.62.616合计Pjs=642.64Qjs=730.7注：计算式Pjs=Kx×Pe Qjs=Pjs×tg Pe=n×(Jc/Jc1)1/2×Pn计算书中公式符号表示：Pjs有功功率计算负荷（KW）Pe换算后的设备容量 (千瓦KW)Qjs无功功率计算负荷（KVar）Pn电动机铭牌功率 (千瓦KW)Sjs视在功率计算负荷（KVA）Pes换算后的额定容量 (千瓦KW)Ijs负荷计算电流 （安A）Ue线电压 (伏U)Kx设备组的需要系数相电压与相电流的相角Jc铭牌暂载率Cos,tg,Kx的系数值通过套表取得六、负荷计算1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: 2、确定用电负荷: (1)、塔吊 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=31kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×31=39.21 kW Pjs=Kx×Pe=0.85×39.21=33.33kW Qjs=Pjs×tg=33.33×1.33=44.44kvar (2)、施工升降机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=15kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×15=18.97 kW Pjs=Kx×Pe=0.85×18.97=16.13kW Qjs=Pjs×tg=16.13×1.33=21.5kvar (3)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1.1=0.33kW Qjs=Pjs×tg=0.33×1.02=0.34kvar (4)、平板式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×2=0.6kW Qjs=Pjs×tg=0.6×1.02=0.61kvar (5)、砼搅拌机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.5×5.5=2.75kW Qjs=Pjs×tg=2.75×1.52=4.18kvar (6)、灰浆搅拌机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.5×2.2=1.1kW Qjs=Pjs×tg=1.1×1.52=1.67kvar (7)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.02=1.99kvar (8)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.02=1.99kvar (9)、对焊机 Kx=0.5，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=40kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×40=28.28 kW Pjs=Kx×Pe=0.5×28.28=14.14kW Qjs=Pjs×tg=14.14×2.29=32.4kvar (10)、交流电焊机 Kx=0.5，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=Sn×Cos=23.4×0.4=9.36kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×9.36=6.62 kW Pjs=Kx×Pe=0.5×6.62=3.31kW Qjs=Pjs×tg=3.31×2.29=7.58kvar (11)、木工圆锯 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.33=2.6kvar (12)、物料提升机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=11kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×11=13.91 kW Pjs=Kx×Pe=0.85×13.91=11.83kW Qjs=Pjs×tg=11.83×1.33=15.77kvar (13)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率Pjs=Kx×Pjs=0.95×(33.33×4+16.13×8+0.33×6+0.6×4+2.75×11+1.1×11+1.95
