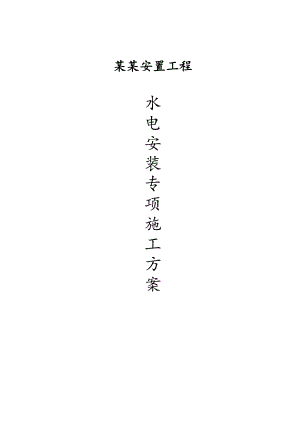

住宅楼水电安装专项施工方案#四川.doc
某某安置工程水电安装专项施工方案目 录一、编制依据1二、工程概况1三、主要内容2四、施工部署3五、施工方案及应注意质量通病问题5六、工程质量保证措施16七、安全生产及工种配合措施及技术要求18八、现场管理措施19九、材料管理规定22附录1：项目管理体系图23附录2：施工质量保证体系图24附录3：项目施工安全保证体系图25附录4：水、电安装保证体系26第一节：编制依据及原则一、编制依据1、 由建设单位（业主方）提供的给排水、电气及空调施工图纸。2、建设单位下发的招标文件的要求。3、中华人民共和国建筑法，成都市人民政府有关建筑工程管理、市政管理、环境保护等地方性行政法规。4、我单位质量保证手册和有关文件。5、 中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下：1建筑给排水及采暖工程施工质量验收规范 GB50242-20022建筑电气工程施工质量验收规范 GB50303-20023通风与空调工程施工质量验收规范 GB50243-20024通风管道技术规范 JGJ141-2004 J363-20045压缩机、风机、泵安装工程施工验收规范 GB50275-19986建筑工程施工质量验收统一标准 GB50300-20017建设工程文件归档整理规范 GB/T50328-20018 建筑施工安全检查标准 JGJ59-99 9施工现场临时用电安全技术规范 JGJ46-2005 10建筑排水硬聚氯乙烯管道工程技术规格 CJJ/T29-199811给排水标准图集 S1 、 S2 、 S312建设工程项目管理规范 GB/T50326-200113机械设备安装工程施工及验收规范 GB50231-98 14某某施工图二、工程概况工程名称：某某安置工程建设地点： 成都市新都区泰兴镇本建设项目为某某安置工程住宅楼工程，由成都市新都兴工建设投资有限公司，成都市新都区第十二建筑工程有限公司承建，工程位于新都区泰兴镇。结构为剪力墙结构，面积32127.278平方米（其中3号楼地下室面积3855.961平方米），建筑层数1号楼地上18层，建筑高度54.00米；3号楼地上13层，地下1层，建筑高度39.00米。三、主要工程内容：1、给排水系统本工程给排水安装工程，主要包括生活给水管道系统、热水管道系统、排水管道系统、雨水排水系统。本工程为综合区住宅小区，生活给水干管采用PSP钢塑复合管，生活给水主立管采用WJNPSP钢塑复合管，采用卡箍或配件连接，室内给水支管采用PP-R给水管，热熔连接；污水立管采用内螺旋降噪排水管，弹性密封圈连接，污水支管采用UPVC排水管，承插粘接；雨水排水管道采用加厚型UPVC排水管，承插粘接；阳台雨水管、空调冷凝水管采用普通UPVC排水管，承插粘接，地下室排水管采用热浸镀锌钢管，采用丝接或焊接；消防管道采用热浸镀锌钢管，DN<100mm时采用丝接，DN>100mm时采用卡箍式连接。本工程竖向上分为3个区，低区由室外给水管网直接供水，中、高区各采用一套生活变频供水设备从低区生活传输水箱吸水二次加压供水。分区如下：1-4层为低区，5-11层为中区，12-18层为高区，其中5、6层，12、13层设置支管减压阀。2、送配电电气系统本工程变电所位于地下室，消防设备及事故照明用电负荷等级为一级负荷，一级负荷用电采用双电源供电末端切换。住户电源由小区公用变电所提供，重要负荷及公用设备由专用变电所提供，电压均为交流380/220V三相四线加PE线，电缆采用桥架在车库及竖井敷设。多层住户电表箱集中设置，高层住户电源分三条干线供电，电表分层设置，在每层竖井壁明装，至住户配电箱采用放射式配电，动力及双电源切换箱安装方式见相关图纸。四、施工部署项 目 部1、施工管理组成：安装技术负责人施 工 员质 检 员水 工 班电 工 班主要负责所承担水、电分部工程安装任务，班组的专业技术工人不少于总人数的50%。班长对本工程的安装任务，在项目部的统一安排下，按土建安排的进度，保质保量完成，争创武汉文明工地。2、施工组织程序本工程采取“先地下、后地上”；“先土建、后安装”；“先预埋、后安装”；“先主管立管、后支管”；“先试压、后保温”；“先清理、后穿线”和后期、中期“先上部、后下部”，安装的水平流水和立体交叉相结合施工方法。3、施工准备计划（1）班组挑选精兵强将组织强有力的施工力量，选拔业务精通、认真、负责，能刻苦钻研、虚心好学的专业人员担任工班长、班组长、施工人员，需持证上岗。（2）学习、熟悉施工图和国家规范，省市有关质量、安全管理的规定，发现研究解决图纸中所存在的问题，对其可行性、可靠性进行探索，协调，提出措施。（3）按施工图和预算内容编制每一施工阶段所需材料采购计划，选用优质材料、设备施工（选用材料必须符合国家现行技术标准规定，并应有合格证，检验报告）。4、施工机具安排：（1）套丝机1/24 2台（2）电焊机 5台（3）切割机 2台（4）氧炔焊气割设备 2套（5）电锤 5台（6）台钻 1台（7）台钳4 2台（8）咬口机 1台（9）试压泵 1台（10）液压弯管器 2台（11）液压开孔器 1台（12）接地电阻2C298 1只（13）兆欧表2C250 1只5、施工进度计划按土建进度计划网络图。五、施工方案及应注意质量通病问题一、预埋预留工程首先应控制坐标和标高，按消防和标准规范规定的要求，制作预埋件、防水套管和穿墙管。地下室按要求穿越密闭隔墙的密闭穿墙套管，参照设计院提供的标准大样要求制作、安装、焊烧密闭肋，抗力片或法兰，套管两边均出墙50-100mm，安装时要注意套管的位置、标高，反复检查后进行下道工序。地下室工程内暗敷电线管为厚壁钢管，要求安装牢固流畅，不能有松动。上部建筑部分：PVC电工套管采用专用胶水套管粘接，电线管采用专用套管卡接，配管时宜沿最近的路线敷设，并应减少弯曲，当暗配管时，弯曲半径不应少于管外径的6倍，当埋设于地下或混凝土内时，弯曲半径不应小于管外径的10倍。墙内暗敷管道凿沟剔槽要求采用切割机，管子外面要用水泥砂浆做15mm保护层。出屋面给排水管应放置防水套管，预埋时要注意电线管的冷弯时凹扁及裂痕，管子进入箱、盒要用锁扣。暗敷管管口封堵要严密，严防杂物和水泥浆侵入。接地装置和避雷引下线，接地母线引上线预埋预留要到位，跨接长度安规范要求，焊缝必须饱满。总之预埋预留工程看来十分简单，其实这是一项十分重要又细致复杂的工作，直接关系到以后安装的工程质量优劣程度和百年大计。二、给排水工程：1、工程给水概况室内给水管：生活给水支管用三型聚丙烯塑料管（PP-R管），热熔连接。生活给水管道公称内外径表：DN（mm）1520253240De×厚度（mm）20×2.325×2.332×3.040×3.750×4.6DN（mm）507080100150De×厚度（mm）63×5.875×6.990×8.9110×10.0160×13.4生活给水立管、埋地给水管用PSP钢塑复合压力管，扩口压兰式或卡箍连接。消火栓给水管用内外热镀锌钢管，DN100管丝扣连接；DN100管卡箍连接。自动喷淋给水管用内外热镀锌钢管，DN80管丝扣连接；DN80管卡箍连接。2、 工程排水概况本工程的排水管用PVC-U新型复合排水管，粘接接口。PVC-U立管穿楼板处均安装阻火圈。污水管道的坡度当图中未注明时按下表采用：公称管径DN（mm）5075100150200公称外径de×厚度（mm）50×2.075×2.3110×3.2160×4.0200×6.2污水坡度0.030.0250.020.010.006存水弯的水封深度不小于50mm。隐蔽排水管安装完毕经复核无误后，必须进行灌水试验，试验合格后再回填并保证排水管不挫动。排水管安装应符合图集10S406。架空铺设的管道用吊架固定，吊架参03S402施工。3、PP-R给水管道安装 3-1作业条件： （1） 管道穿墙预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 （2）沿室内楼面敷设的暗埋管道须在找平层内完成，室内杂物清理干净后方可进行。 3-2操作要点 根据设计规范要求,给水PPR管道的敷设在建筑找平层内暗埋敷设。（1）工艺流程 结构压槽（留槽）安装准备预制加工支管安装管道试验管道 隐蔽 （2）操作要点： 1.安装准备：1.检查清除预留槽沟内的杂物，砖墙上确定各用水点的标高、位置，弹线、割槽、剔槽。在沟槽内打孔安装胶粒，用铁钉、扎丝固定在胶粒上作为管线管道用。为管道安装作准备。2管道预制加工 总体原则是按设计图纸画出管道分路、管径、预留管口、阀门位置等施工草图，在实际施工的结构位置上标记，按标记分段量出实际安装的尺寸，然后再按此尺寸进行下料预制。 3.结构压槽、留槽：根据平面图、给水系统图 、厨房、卫生间布置图，核对各种管道和坐标、标高是否交叉、管道排列所用空间是否合理，确定管道位置及走向，然后在土建结构浇砼时由专人负责实施压槽工作。结构压槽时采用平直的管道，根据施工图纸尺寸，在混凝土没有完全凝固时，压出槽形管沟，槽宽为de+10mm，深为12de，主体封顶后楼层找平层施工前将PPR管道半嵌入管槽里，并用管卡将管子固定在管槽内。管道安装完毕试压合格后，管槽用与地坪层相同标号的水泥砂浆填补密实。要求建筑面层有一定厚度,一般35mm。管道敷设在非承重隔墙内,在砌隔墙时留设管槽,或在隔墙上剔出管槽,管槽宽度为管子外径de+20mm，深度为管子外径de；采用金属管件连接时，须加大管槽尺寸；管道直接嵌入管槽，并用管卡将管子固定在管槽内。槽内抹灰圆滑，然后在凹槽内刷防水涂料，管道施工完毕，M7.5的水泥砂浆填补密实，并在墙体上统一用红油漆或水泥浆把管道走向在墙体上标记清晰。竖向留槽时采用宽45cm,厚23cm的木条或聚苯板，根据每个用水点的标高位置，固定木条或聚苯板。待结构模板拆除时，剔出预留木条或聚苯板。3PPR热熔连接应按如下规程进行操作 （1）热熔器接通电源，到达温度指示灯亮后方能开始操作。 （2）切割管材必须使端面垂直于管轴线，管材切割一般使用专用管子剪，如为大管径，则用锯条切割，切割后断面去毛刺和毛边。 （3）管格与管件连接端面必须清洁、干燥、无油。 （4）用卡尺和合适的笔在管端测量并标绘出热熔深度，热熔深度应符合下表规定： 注：若环境温度小于5，加热时间应延长50%。 （5）熔接弯头或三通时，按设计图纸要求应注意其方向，在管件和管材的直线方向上，用辅助标志标出其位置。 （6）连接时，无旋转地把管端导入加热套管内，插入到所标志的深度，同时无旋转地把管件推到加热管上，达到规定标志处。一般地可用心中默读数字法掌握加热时间，或观察管件、管材的加热程度，当模头上出现一圈PPR热熔凸缘时，即可将管材、
