    体育馆工程施工临时用电专项方案安徽.doc

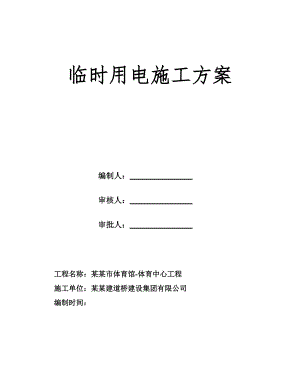

    临时用电施工方案编制人: 审核人: 审批人: 工程名称:某某市体育馆-体育中心工程 施工单位:某某建道桥建设集团有限公司 编制时间: 施工组织设计、施工方案审批 工程名称某某市体育馆体育中心日期某某年 月 日现报上下表中的技术管理文件,请予以审批。类别编制人册数页数施工组织设计施工方案潘万喜130内容附后: 申报简述: 申报部门:某某市体育馆-体育中心项目部 申报人:审核意见:有 无 附页总承包单位名称:某某建道桥建设集团有限公司 审核人: 审核日期: 年 月 日审批意见: 审批结论:审批部门(单位): 审批人: 日期: 年 月 日建筑工程施工临时用电专项方案 一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社 二、施工条件 1、工程概况 某某市体育中心-体育馆位于安徽省某某市熏化路东侧、科技路北侧、奥体路西侧、学府路南侧。本工程由体育馆和训练馆组成,体育馆观众坐席数5622席,建筑总高度35.5米,总建筑面积2.03万m2。 本工程由某某市体育局投资建设,某某建道桥建设集团有限公司承建;由任才佳担任项目经理。 2、施工现场用电量统计表: - 序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 1 塔式起重机 QTZ40 48.00 3 144.00 2 插入式振动器 ZX25 0.80 4 3.2 3 交流电焊机 BX3-120-1 9.00KVA 3 27.00KVA 4 振动夯土机 HZD250 4.00 1 4.00 5 平板式振动器 BX3-120-1 1.00 9 9.00 6 自落式混凝土搅拌机 JD200 7.50 2 15.00 7 木工电刨 MIB2-80/1 0.70 1 0.70 8 木工圆锯 MJ104 3.00 1 3.00 9 木工平刨床 MB503A 3.00 1 3.00 10 钢筋调直机 GT4/14 4.00 1 4.00 11 钢筋切断机 QJ40 7.00 2 14.00 12 钢筋弯曲机 GJ5-8 5.50 2 11.0013 交流电焊机 BX3-120-1 9.00 1 9.00 14 井架卷扬机 JK1.5 7.50 2 15.0015 电渣压力焊机 8.00KVA 3 24KVA16 钢筋对焊机 UNL-.00KVA 1 100KVA - 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。 (3)根据施工现场用电设备布置情况,采用导线穿钢管埋地敷设,采用三级配电,两极防护。 (4)按照JGJ46-2005规定制定施工组织设计,接地电阻R4。 2、确定用电量:(1) 电动机总功率:P1=234.1KW)(2)电焊机总容量: P2=151.00(KVA) (3)本工程总动力用电容量为Pa=1.05×(0.5×234.1/0.75+0.5×151)=243.1(KW)由于照明用电量所占的比重较动力用电量要少得多,一般为动力用电量的10%,但办公室空调数量多,厨房电器以及开水器用电量大,所以取室内照明用电:Pb=243.1×10%=24.3(KW)因此:整个工程的供电设备总需用量为:P总=Pa+Pb=243.1+24.3=267.4(KW)经以上的用电量高峰计算,业主提供的用电容量为320KW,能达到施工用电的总容量需求。在施工时我们会有组织的使用电,并对现场用电进行统一协调,尽量避开各种机械设备同时使用。 四、施工用电设计临时供电总体思路:从业主提供的320KWA变压器控制箱埋地敷设两趟电缆,分别接至施工区和生活区总控制箱。由施工区总控制箱再分3路电缆埋地敷设分别接至施工点控制箱,然后再由施工点控制箱引接到相应设备控制箱。由生活区总控制箱分3路分别接至厨房、办公楼空调及生活区照明总控制箱,然后再由以上3个控制箱分别引至各用电设备控制开关(箱)。示意图如下:1-1#线1-1-1#设备控制箱施工点分控制箱1-1-2#设备控制箱1-2#线施工点分控制箱1-2-1#设备控制箱1#线施工区总控制箱1-2-2#设备控制箱1-3#线1-3-1#设备控制箱施工点分控制箱1-3-2#设备控制箱320KVA变压器2-1#线食堂控制箱2-2#线2#线空调设备控制箱生活区总控制箱2-3#线照明控制箱 施工用电系统示意图 1、干线线路上分配箱、开关箱内电气设备选择:线路名称控制用电设备用电总负荷1#线1-1#、1-2#、1-3#线267.4KW1-1#线塔吊、钢筋机械、焊机、木工机械、混凝土搅拌机、振动器159.7KW1-2#线塔吊、焊机、振动器、木工机械、照明137.3KW1-3#线塔吊、焊机、振动器、木工机械、照明137.3KW1-1-1#线焊机、钢筋机械、木工加工间、照明四盏107.1KW1-1-2#线焊机、混凝土搅拌机、振动器、照明四盏103.9KW1-2-1#线焊机、振动器、木工机械、照明四盏98.1KW1-2-1#线焊机、振动器、木工机械、照明四盏98.1KW1-3-1#线焊机、振动器、木工机械、照明四盏98.1KW1-3-2#线焊机、振动器、木工机械、照明四盏98.1KW 2、干线导线截面选择 2.1 1#干线线路 在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铝塑料绝缘电缆穿焊接钢管敷设,由于这部分距离较短,因此不考虑电压降,只按安全载流量选择导线截面。 i)计算电流 Kx = 0.70 Cos = 0.60 tg = 1.33Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.60×267.4/(1.732×0.38×0.60) = 406.3Aii)选择导线选择YJLV 4×240铝芯电缆。 2、2 1-1#线路 Kx = 0.60 Cos = 0.60 tg = 1.33Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.60×159.7/(1.732×0.38×0.60) = 242.6Aii)选择导线选择YJLV 4×185铝芯电缆。 2.3 1-2#线路选择 Kx = 0.60 Cos = 0.60 tg = 1.33Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.60×137.3/(1.732×0.38×0.60) = 208.6Aii)选择导线 选择YJLV 4×185铝芯电缆。 2.4 1-3#线路选择 Kx = 0.60 Cos = 0.60 tg = 1.33Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.60×90.6/(1.732×0.38×0.60) = 137.6Aii)选择导线选择YJLV 4×185铝芯电缆。 2.5 1-1-1#线路选择 Kx = 0.60 Cos = 0.60 tg = 1.33Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.60×107.1/(1.732×0.38×0.60) = 162.7Aii)选择导线选择YJLV 4×120铝芯电缆。 2.6 1-1-2#线路选择 Kx = 0.60 Cos = 0.60 tg = 1.33Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.60×103.9/(1.732×0.38×0.60) = 157.8Aii)选择导线选择YJLV 4×120铝芯电缆。 2.7 1-2-1#1-3-2线路选择 Kx = 0.60 Cos = 0.60 tg = 1.33Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.60×98.1/(1.73
