保障房模板施工方案.doc

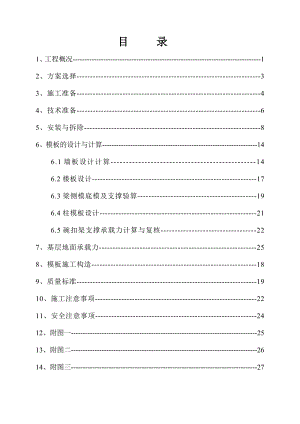

目 录1、工程概况-12、方案选择-33、施工准备-44、技术准备-65、安装与拆除-86、模板的设计与计算-146.1墙板设计计算-146.2楼板设计-176.3梁侧模底模及支撑验算-196.4柱模板设计-216.5碗扣架支撑承载力计算与复核-227、基层地面承载力-258、模板施工构造-189、质量标准-1910、施工注意事项-2211、安全注意事项-2412、附图一-2513、附图二-2614、附图三-27 第一章：编制依据本方案为施工组织总设计，主要筒明对该工程的施工组织总体部署、主要施工方法的原则做法以及质量、安全、工期控制目标和保证措施。我方将按公司技术管理规定，将再进行设计交底和图纸会审，在充分理解设计意图的前提下，根据本施工组织设计确定的原则进行深化、细化，制定并编制桩基施工、摸板安装，钢管脚手架、塔吊、人货电梯安装、施工临时用电方案等特殊分部分项的施工专用方案作为指导规范施工行为的技术文件。1.1建筑结构荷载规范（GB50009-2001）；1.2混凝土结构设计规范（GB50010-2002）；1.3建筑施工计算手册；1.4建筑施工手册；1.5建筑施工扣件式钢管脚手架安全技术规范（GB50009-2001）；1.6建筑地基基础设计规范（GB50007-2002）；1.7建筑施工碗扣式钢管脚手架安全技术规范（JGJ166-2008）。1.8建筑施工模板安全技术规范（JGJ162-2008）。1. 工程概况序号项 目内 容1建筑功能保障房2建筑面积总建筑面积.04m2，其中地下室面积35700. m2、3建筑层数楼 层； #楼、 #楼 层； #楼 层； #楼 层； #楼 层； #楼 层； #楼 层； #楼 层； 4建筑层高地下室地下一层层高3.95m#楼一层层高2.9m，二层层高2.9 m，三层至11层层高2.9m#楼一层至十八层层高2.9 m#楼一层至十八层层高2.9 m#楼一层至十一层层高2.9 m#楼一层至十八层层高2.9 m#楼一层至十八层层高2.9 m#楼一层至十八层层高2.9 m#楼一层至十八层层高2.9 m#楼一层至十八层层高2.9 m5建筑高度±0.00标高地下室-5.9m地下室-5.90m#楼11.5m#楼30.75m#楼11.5m#楼52. 5 m#楼11.5m#楼52.5 m#楼11.5m#楼36.75 m#楼11.5m#楼52.5 m#楼11.5m楼52.5m#楼11.5m#楼52.5 m#楼11.5m#楼52.5 m#楼11.5m#楼52.5 m6结构形式基础结构冲孔灌注桩地基基础主体结构框剪结构7结构断面尺寸外墙厚度400、内墙厚度200、柱子截面尺寸550×550、550×600梁断面尺寸500×1100、500×1000、500×1300、400×1000楼板断面尺寸110、130、180、200、8梁最大跨度梁净跨6000、70002方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理；2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准；6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工实用，决定采用以下4种模板及其支架方案：柱模板，板模板，梁模板，剪力墙模板。板模板、梁模板支撑体系采用碗扣式多功能钢管脚手架。7、施工段的划分：各区号间采用同步平行施工，每层结构以纵向后浇带为界划分区施工段进行流水施工，促使工程有节奏、均衡连续施工。8、根据施工进度的要求和工程的实际要求180天完成上部主体结构完成，每幢每月要完成四个结构层，所以要配备墙柱模板一套，梁板模板二套半。9、碗扣式多功能钢管脚手架的特点：碗扣式多功能钢管脚手架节点的构造是由上、下碗扣，横杆接头和上碗扣限位销等组成，碗扣接头是该脚手架系统的核心部件。碗扣接头可以同连接四根横杆，完全避免了螺栓作业。（节点见下图）上、下碗扣，和扣限位销按600mm间距设置在钢管的立杆上。立杆顶部可插入另一根立杆尾部的套筒内，即可达到在垂直方向任意加高的目的。碗扣接头（a） 连接前 （b）连接后扣件式钢管支撑架3.施工准备3.1主体结构主要工序程序和模板工艺流程：主体结构主要工序施工程序施工准备 放样、弹线 安装柱墙筋 安装柱墙模板 安装梁板板 浇筑柱墙砼 安装梁板钢筋 浇筑梁板砼 养护 拆除模板3.2.管理人员组织及职责分工负责项目经理部全面技术、质量工作。项目部技术负责人：1、全面负责工程的技术工作。2、负责钢筋、模板、混凝土施工过程监控。模板技术负责：1、对模板工程进行技术交底；2、对施工过程进行监控；3、负责模板工程验收。土建质检员：1、对模板工程质量进行监控、检查、督促不合格项目的整改；2、对建材质量进行检查、监控。测量员：负责工程的全部放线工作、保护控制桩、水准点。3.4 工人分工及数量： 根据建设单位的要求，工期紧、任务重，施工进度计划及施工流水段划分按16小时工作制分二班制进行劳动力安排，主要劳动力分工及数量，如下表：劳动力准备一览表序号 施工部位工 种地下室上部结构墙、柱梁板梁板柱1木工2002304802802电气焊工883电 工444 技术准备4.1熟悉审查图纸、学习有关规程、规范 项经部技术负责人组织项目经理部技术、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录，通过会审，对图纸中存在的问题，与设计、建设、监理共同协助解决，取得一致意见后，办理图纸会审纪要，作为施工图的变更依据和施工依据。熟悉各部位截面尺寸、标高、制定模板初步设计方案，同时组织相关人员学习规范、规程。从而提高管理人员的管理水平和岗位技能水平，保证了模板工程的施工质量与进度，防止了返工、误工引起不必要的损失。4.2机具准备 主要施工及工具准备详见下表。机具及工具准备一览表名 称规 格功 率数 量锤子重量0.25、0.5Kg250个单头扳手开口宽(mm)：1719、2224圆盘锯MJ-1063KW4台平刨MB-5033KW4台手电钻20把台钻VV508S520W4台手提电锯M-651A1.05KW100台手提电刨0.45KW8台压刨MB10657.5KW4台活动扳手最大开口宽65mm手电钻钻头直径1220mm12个空压机1立方4台钢丝钳长150、175mm墨斗 、粉线带75个砂轮切割机配套4个水准仪S34台垂铅仪J34台水平尺长450、500、550mm钢卷尺50m、30m、5m直尺23m工程检测尺2m塞规一般4.3材料准备模板材料施工计划表序号名称规格单位数量进场时间1胶合板板18×915×1830片70000随进度进场2方木100×100(4m)m随进度进场3碗扣架12000个40000
