催化裂化装置烟气脱硫项目工程施工方案.doc

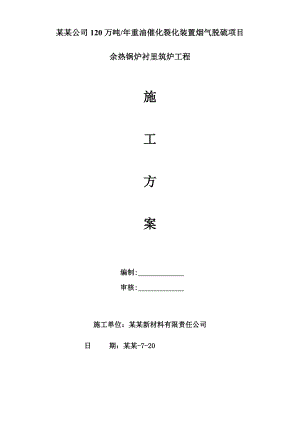

某某公司120万吨/年重油催化裂化装置烟气脱硫项目余热锅炉衬里筑炉工程 施工方案编制: 审核: 施工单位：某某新材料有限责任公司日 期：某某-7-20某某公司120万吨/年重油催化裂化装置烟气脱硫项目余热锅炉衬里筑炉工程施工费方案 一、工程概况：1、内衬用锚固钉制作、安装（安装由安装公司负责）；2、锅炉本体内衬纤维毯铺贴；3、锅炉本体（含水平烟道）内衬浇注料施工；4、高温蝶阀内衬砌筑；二、施工组织及施工进度计划：1、施工组织：该余热锅炉筑炉工程施工环境条件较差，工期较短，且有高空及交叉作业。为了确保该工程的施工质量、施工工期和使用寿命，我公司特设立了一支由各工种组成的专业化筑炉施工队伍，协同作业，并肩作战，争创优良工程，确保安全施工、文明施工。劳动组合如下：工程施工负责人： 1人；安全监督员员： 1人；配料组： 2人；施工组： 4人；配合人员： 13人；总人数： 911人。2、施工进度计划：现场准备 1天余热锅炉本体内衬筑炉 26天；高温蝶阀内衬筑炉 2天；烘炉准备 1天；烘炉 12天；总工期 42天。三、施工顺序及施工方法：施工前应具备的条件：（1）所有的钢结构及管道全部制作完毕且管道打压合格；（2）耐热抓钉焊接完毕；（3）水平烟道制作完毕（待内衬砌筑完毕再吊装焊接到位）；（4）筑炉所需材料及模具预先准备好；（5）水、电、气、路畅通，并有足够的施工场地（280）。1、施工顺序：按照现场施工、烘炉的先后顺序进行该余热锅炉筑炉工程的施工，确保该工程的施工质量、烘炉质量和施工工期。即： 钢结构及管道制作、安装锚固钉制作、安装纤维毯铺贴支模、现浇GJ-LQP1.6(GJ-LQP1.2)浇注料烘炉交付使用。说明：1、锚固钉施工前提前制作；2、浇注所需模板施工前提前配制。2、施工方法： （1）严格按照双方商定的技术协议、安全协议、工程承包合同、施工图、和国家有关工业炉施工及验收规范的相关要求进行施工，保证该工程的施工质量，以确保其使用寿命。（2）施工前，先测量炉壳的相应尺寸是否符合施工图要求，经过甲、乙双方及监理负责人共同确认后作好标记即可正式开工。（3）搭设脚手架并保证其牢固、可靠。（4）按施工图焊接锚固钉，并保证其牢固、可靠。（5）纤维毯可用高温胶泥粘贴。（6）保证支模模板内壁平直，支撑牢固、可靠，振动后不变形。（7）炉墙的施工，方形人孔、测温孔的位置尺寸，在支模固定时，保证定位准确，振动后不移位、不变形。（8）保证浇注后的炉墙内壁平直、上表面水平，确保墙体符合施工技术规范及图纸技术要求。（9）不同层浇注料的膨胀缝必须错开布置，其间距为11.2米，且四周炉墙转角处各留一道膨胀缝。（10）膨胀缝材料采用1厚的波纹瓦作（转角处除外）。三、确保施工质量的具体措施：1、保证严格按照施工图及相关技术规范要求进行施工，确保该余热锅炉筑炉工程的施工质量。2、保证各类砌筑材料及耐热钢出厂均为合格品，并附有检测报告，其性能指标符合有关技术标准要求。3、采用强制式搅拌机进行配料，严格按照各种材料的工艺要求进行配料，保证料的干湿度符合振动浇注要求。4、施工用水，保证使用洁净的自来水（生活用水），严禁使用含有杂质的水进行配料。5、支好模后，保证逐一检查各部位支模的牢固性是否可靠，模内是否有杂物，膨胀缝材料准备（安装）是否到位，处理好一切问题后，方可进料，待料层有一定厚度（300mm）后，即可用插入式振动棒振动，以确保该工程的施工质量。6、浇注振动过程中，严格按照施工技术规范要求和操作规程要求进行。振动时，采用插入式振动棒振动。振动棒快速插入、缓慢拔出料层，并逐次逐段进行振动，以浇注体表面略微返浆、排气较少和不沉降为宜，保证振动充分、密实到位，严禁留下孔洞、少振和蜂窝麻面，以确保浇注质量。7、膨胀缝的固定，保证振动后垂直不倾斜。8、浇注前，保证所有抓钉表面均有塑料管覆盖。四、确保施工安全的具体措施：1、遵守国家安全生产法和甲方现场安全管理制度。2、严格按照各种机械设备的安全操作规程作业，严禁违章指挥和违章操作。3、施工现场，各种通道保持畅通无阻。施工区域设置警示标志。4、进入现场施工人员，劳保用品必须穿戴整齐，安全帽必须系好帽绳。5、安全监督员，必须戴红袖章跟班监督，作好每天的安全情况记录，确保安全施工、文明施工。6、实行安全联保责任制，做到“三不”伤害。7、加强安全教育，每天班前开班会，强调安全事宜。8、施工架的搭设，检查其牢固性、安全性和可靠性，以确保施工安全。9、施工中所用的电线和配电盘，必须保证其用电安全性。10、高空作业时，必须系好安全带。11、吊有重物的行车经过施工现场时，必须及时回避，以免出现安全事故。12、严禁疲劳操作和酒后上班。13、交叉作业时，设置必要的安全保护措施。14、注意观察施工区域周围环境，发现不安全因素和安全隐患，及时采取有效措施予以排除。15、安全施工、预防为主，确保该工程的施工安全。做到人身伤亡事故为零，设备安全事故为零。五、烘炉规程：1、严格按照烘炉升温曲线图进行烘炉，不得随意更改。2、点火和测温位置必须对应准确，凡是有浇注体的位置应有加热火源，测温应尽量靠近火源。3、请注意100150、300650阶段的烘烤，避免明火直接接触浇注体烘烤，并保证有足够的保温时间，确保浇注体顺利地排除水份，避免出现浇注体爆裂现象。4、烘炉过程中，应时常注意观察炉内情况和水蒸汽排除情况，并作好当班烘烤原始记录。5、烘炉过程中，保证现场通讯畅通，以便及时解决烘炉过程中出现的问题。 6、附：烘炉升温曲线图。
