GB∕T4260-2004带整体导柱的直柄平底锪钻.docx

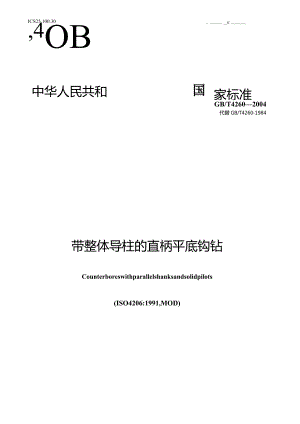

ICS25.100.30IC,4OB中华人民共和家标准GB/T42602004代替GB/T4260-1984带整体导柱的直柄平底钩钻Counterboreswithparallelshanksandsolidpilots(ISO4206:1991,MOD)20044)-01 簸发布2004-02-10发布中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会-XX.1刖三本标准修改采用ISO4206:1991带整体导柱的克柄平底钱钻(英文版)。本标准与ISo4206:1991相比有下列技术差异和编辑性修改:规范性引用文件中,删除了ISO286-2:1988,增加了GB/T4262;删除了国际标准附录A(参考文献),增加了新的附录A(直柄平底锐钻的常用系列);一增加了标记示例;用小数点“.”代替作为小数点的逗号用“本标准”代替“本国际标准”;一删除了国际标准前言。木标准自实施之日起,代替GB/T4260-1984带导柱直柄平底钩钻。本标准与GB/T42601984相比有如下变化:编写格式按GB/TL12000;图1中:符号"d和1的脚标作了调整,表1中也作相应的变化;表1与ISo4206相同,删除了GB/T42601984中的能钻代号、齿数;给出了切削直径力的范围段和导柱直径d2的一般规定。常用的切削直径、导柱直径和适用的螺钉螺栓规格列人附录中,其中的尺寸按GB/T152.3-1988、GB/T152.41988作了调整;表面粗糙度列入技术条件标准中;增加了附录A(直柄平底锐钻的常用系列).木标准的附录A为资料性附录。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位:成都工具研究所。本标准主要起草人:沈士昌、聂珂星。本标准所代替标准的历次发布情况:GB/T42601984。库七七WWW.kqqw.c提供下载带整体导柱的直柄平底钩钻1范围本标准规定了带整体导柱的直柄平底钩钻的尺寸和公差。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T4262平底锐钻技术条件3尺寸3.1 尺寸和公差锐钻的型式尺寸和公差按图1和表1所示,图1只说明本标准的图解,不作为设计详图。注:图为切削直径d;大于5mm的惚钻的示图。图1表1单位为毫米切削直径d;z9导柱直径e8柄部直径d;h9总长h刃长柄长I2导柱长2d13.15按引导孔直径配套要求规定(最小直径为:d2=l3d)4575¾5d23.I5<d1556105<dW8711431.58<1010<d12.510801835.512.5<d12012.510022403.2 标记示例直径d=10mm,导柱直径d2=5.5mm的带整体导柱的直柄平底钱钻:直柄平底锐钻10×5.5GB/T426020044技术条件带整体导柱的直柄平底钩钻的技术条件按GB/T4262的规定。库七七WWW.kqqw.c提供下载附录A(资料性附录)直柄平底铺钻的懵用系列表A.1给出了常用的直柄平底钱钻的切削直径、导柱直径和适用的螺钉或螺栓规格。这些尺寸的钱钻适用于加工GB/T152.31988紧固件圆柱头用沉孔、GB/T152.41988紧固件六角头螺栓和六角头螺母用沉孔的沉头座。表A.1单位为意米切削直径d:导柱直径d2适用的螺钉或螺栓规格3.31.8Ml.64.32.4M251.8Ml.62.9M2.562.4M23.4M382.9M2.54.5M493.4M3104.5M45.5M5115.5M56.6M6136.6M6159M8189M811MlO2013.5.M12库七七www.kqqw.(,提供下或中华人民共和国国家标准带整体导柱的直柄平底钝钻GB/T4260-2004中国标准出版社出版发行北京复兴门外三里河北街16号邮政编码:100045网址电话:6852394668517548中国标准出版社秦皇岛印剧厂印刷各地新华书店经销开本880X12301/16印张0.5字数8千字2004年6月第一版2004年6月第一次印刷如有印装差错由本社发行中心调换版权专有侵权必究GB/T 4260-2004举报电话:(OlO)68533533库七七WWW.kqqw.c提供下载
