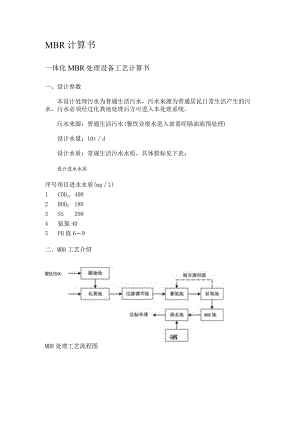

MBR计算书一体化MBR处理设备工艺计算书一、设计参数本设计处理污水为普通生活污水，污水来源为普通居民日常生活产生的污水，污水必须经过化粪池处理后方可进入本处理系统。污水来源：普通生活污水(餐饮业废水进入前需经隔油池预处理)设计水量：10td设计水质：常规生活污水水质，具体指标见下表：设计进水水质序号项目进水水质(mgL)1 CODcr4002 BOD51803 SS2004 氨氮405 PH值69二、MBR工艺介绍管钛污水MBR处理工艺流程图拦截污水中的动植物油脂，避免油脂附着于填料表面抑制生物膜生长，避免油脂堵塞MBR膜。2、化粪池利用沉淀和厌氧发酵原理去除生活污水中悬浮性有机物的处理设备。3、过滤调节池拦截过滤污水中大块浮渣、塑料瓶、塑料袋等杂物垃圾，防止设备堵塞，同时调节水量、水质、水头。4、兼氧池将废水中各种复杂有机物分解转化为简单、稳定的化合物，仅少量有机物被转化而合成为新的细胞组成部分。兼氧反应起到削减污染物浓度的作用，为好氧反应做准备，同时好氧池混合液回流进行反硝化反应脱氮。5、好氧池好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物。同时起到硝化的作用。6、 MBR池MBR池是膜生物反应池，其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。7清水池MBR清水产生池，为MBR反洗、化学清洗提供清水，同时也起到消毒池的作用。三、工艺计算隔油池、化粪池选型根据现场实际情况确定，此处不做计算。1、过滤调节池一般调节池的水力停留时间为6-8小时，有效容积3-4有，推荐采用钢筋碎结构。若现场实在没有建设位置可考虑采用碳钢箱体结构。2、兼氧池设备尺寸：02000XLOm有效水深：1.7m有效容积：2.8m3水力停留时间：5小时4、好氧池设备尺寸：02OOO×2.Om有效水深：1.6In有效容积：5.3m3水力停留时间：10小时填料：柔性填料2.711P填料规格：»120X800填料安装规格：距离池底500mm,浸没深度300mm,安装间距300×300mm曝气系统：底部曝气头曝气气水比：15:1,总需氧量0.15m'min风机：HC30S曝气头：LP-2I5安装：安装间距SOOmm×500mm回流排空泵WQ10-10-0.75注：1、根据工艺好氧池混合液回流至兼氧池，本工程中为降低污泥清掏量，直接回流至化粪池：2、所选风机为整套系统曝气供风，氧化池风量为0.15m，/Inin,其余为MBR池提供。5、MBR膜计算由于供货商提供的膜参数有较大差异，本设计拟定采用天津膜天膜和浙江捷滤膜，下面分别按照两种膜计算膜池大小及膜帘数量。(1)天津膜天MBR型号:FP-AI有效面积：125m2尺寸：534mm×450mm×1020mm过水通量：12Lm2h自吸泵运行方式为开8min,关Zmin交替运行,则每南实际产水量为：12Lm2h×12.5m2×(20/24)÷1000=3m'/d膜帘数：N=IOm3d-mjd=3334帘膜瞬时过滤水量为：10m3d÷20h=0.5m5h理论膜面积为：0.5m5d×1000÷12Lm2h=41.67m2<4×12.5m2符合要求。气水比根据要求在15:1-20:1中选取，由于膜高度较高，浸没深度低，故取为18：1,则需气量为：18×3m3d×4=216mVd=0.15m3min膜支架尺寸为1320X460X70OnIm,最低有效水深为1620三u膜分离池尺寸为：460+460X0.3X2=736mm（宽）700+700X0.3X2=112Omn（长）MBR膜池尺寸为；02。OQXI.2m反冲洗：710天一次，加次氟酸钠，浓度为400ppm,药剂量为ZIJm?加药流量为：（5m2×7×2L112+加药管体积）X2=O.2m,加药时间为30min,浸泡时间为90min,空气吹扫时间为30min,总计15OmiIu（2）杭州捷滤膜帘尺寸高凄：0.6×1.0m膜面积为5nP片过水通量为l3.820.8IJm?h.设计过水通量为15Lm2h,自吸泵运行方式为开8min,关2min交替运行,及时清理膜面污染.则每片处理水量为：15Lm2×5m2×24h×0.8/100O=1.44m3d需要的片数为：IOmad÷1.44m5d=6.9片7片必要膜面积为：10m5d÷20h÷1SLm2×100（）=33.3m3取容积负荷为N=INkgBODVnPd,则MBR尺子理论体积按容积负荷计算为：V=LjQ1000>J=60mgl×10m3d1000×l.2kgBOI）sm3d=0.5mi杭州捷浊膜的气水比在20:1至30:1之间，设MBR池内气水比为24:1,需气量=24X1.44m3d×7=241.9m7d=0.168m3min按膜面积算为4.8Lminm2.取7片膜,膜片间距为0.09m,则膜机架长度尺寸为7X0.09+0.1=0.73m膜分离池尺寸为：730+730X0.3X2=1168mm（长）MBR膜池尺寸为:02OOO×1.2m在线维护清洗：710天一次，加次氯酸钠，浓度为400ppm,药剂量为2Lm2加药流量为：（5m2×7×2LS+加药管体积）X2=0.2/加药时间为30min,浸泡时间为90min,空气吹扫时间为30min,总计150mino（3）MBR膜池尺寸确定综合上述两种MBR膜计算，得出的MBR膜池尺寸均为0200OXL2m。（4）其他设备出水泵：自吸泵ZW25-8T5变频控制加药装置：HJY-2506、清水池设备尺寸：02000X0.8m反清洗泵：WQlOTo-0.75变频控制加药装置：与MBR反洗加药为同一套设备，反洗时为MBR池加药，正常运行时为清水池加药。
