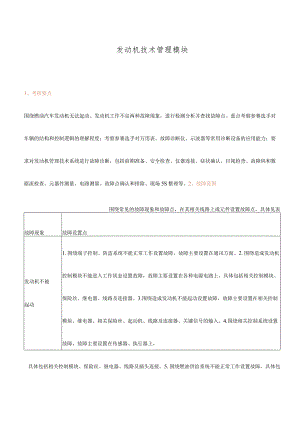

发动机技术管理模块.docx

发动机技术管理模块1、考核要点围绕燃油汽车发动机无法起动、发动机工作不良两种故障现象，进行检测分析并查找故障点。重点考察参赛选手对车辆的结构和控制逻辑的理解程度；考察参赛选手对万用表、故障诊断仪、示波器等常用诊断设备的应用能力；要求对发动机管理技术系统进行故障诊断，包括前期准备、安全检查、仪器连接、症状确认、目视检查、故障码和数据流检查、元器件测量、电路测量、故障点确认和排除、现场5S整理等。2、故障范围围绕常见的故障现象和故障点，在其相关线路上或元件设置故障点，具体见表故障现象故障设置点发动机不能起动1.围绕端子控制、防盗系统不能正常工作设置故障，故障主要设置在通讯方面。2.围绕造成发动机控制模块不能进入工作状态设置故障，故障主要设置在各种电源电路上，具体包括相关控制模块、保险丝、继电器、线路及连接器。3.围绕造成发动机不能起动设置故障，故障主要设置在相关控制模块、继电器、相关保险丝、起动机、线路及连接器、关键信号的输入。4.围绕相关控制系统设置故障，故障主要设置在传感器、执行器上，具体包括相关控制模块、保险丝、继电器、线路及插头连接。5.围绕燃油供给系统不能正常工作设置故障，具体包括燃油泵、控制模块、保险丝、继电器、线路及插头连接。6.围绕点火系统不能正常工作设置故障，具体包括点火系统电源、控制模块、保险丝、继电器、线路及插头连接。7.围绕进排气及真空控制系统不能正常工作设置故障，具体包括节气门驱动电机、控制模块、保险丝、继电器、线路及插头连接。1.围绕燃油供给系统不能正常工作设置故障，具体包括喷油器、控制模块、保险丝、继电器、线路及插头连接。2.围绕点火系统不能正常工作设置故障，具体包括点火线圈发动机运行及点火器电源、控制模块、火花塞、保险丝、继电器、线路及插头连接。3.围绕进排气不良及真空控制系统不能正常工作设置故障，具体包括加速踏板位置传感器、节气门位置传感器，节气门驱动电机、控制模块、保险丝、继电器、线路及插头连接。4.围绕电控系统不能正常工作设置.故障。
