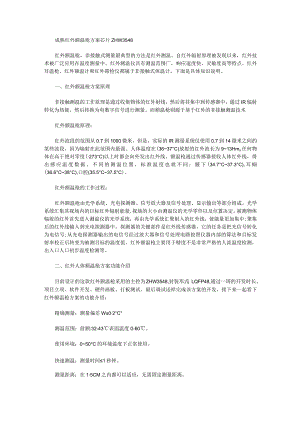

成熟红外额温枪方案芯片ZHW3548.docx

成熟红外额温枪方案芯片ZHW3548红外额温枪，非接触式测量最典型的方法是红外测温。自红外辐射原理被发现以来，红外技术被广泛应用在温度测量中。红外测温仪具有测温范围广，响应速度快，灵敏度高等特点。红外耳温枪、红外额温计和红外筛检仪都属于非接触式体温计。下面是具体知识说明。一、红外额温枪方案原理非接触测温的工作原理是通过收集物体的红外射线，然后将其集中到传感器中，通过IR辐射转化为热能，然后转换为电数字信号进行测量。而额温枪则源于基于红外的非接触测温技术红外额温枪原理：红外波段的范围从0.7到1000微米，但是，实际的IR测量系统仅使用0.7到14微米之间的某些波段，因为辐射在此范围内最强。人体温度在(3637°C)放射的红外波长为913Hmo任何物体在高于绝对零度(273°C)以上时都会向外发出红外线，额温枪通过传感器接收人体红外线，得出感应温度数据。不同的测温位置，标准温度也就不同：腋下(34.7°C37.3°C),耳蜗(36.6°C38°C),口腔(35.5°C37.5°C)。红外额温枪的工作过程：红外额温枪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇集其视场内的目标红外辐射能量,视场的大小由测温仪的光学零件以及位置决定。被测物体辐射的红外首先进入测温仪的光学系统，再由光学系统汇聚射入的红外线，使能量更加集中;聚集后的红外线输入到光电探测器中，探测器的关键部件是红外线传感器，它的任务是把光信号转化为电信号;从光电探测器输出的电信号经过放大器和信号处理电路按照仪器内部的算法和目标发射率校正后转变为被测目标的温度值。红外额温枪主要用于精度不是非常严格的人流温度检测，出入口人口初步温度检测等。二、红外人体额温枪方案功能介绍目前设计的这款红外额温枪采用的主控为ZHW3548,封装形式：LQFP48,通过一周的开发时长、项目立项、软件开发、硬件画板、打板测试、最后调试送样完成该方案的开发，接下来一起看下红外额温枪方案的功能介绍：精确测量：测量偏差W±02°C°测温范围：前额:32-43表面温度0-60。使用环境：050°C的环境温度下正常使用。快速测温：测量时间1秒钟。测量距离：在15CM之内都可以适应，无需固定测量距离。测量方法：红外线测量。屏幕显示：屏幕液晶显示测量温度。分辨率：分辨率为0.1°C单位转换：使用摄氏度、华氏度互相转换。温度报警：自由设定报警温度。关机时间：1分钟无操作自动关机存储数据：存储测量数据，便于分析参考对比，记忆温度25次。非接触性：对人体、额头测量，不接触人体皮肤。易于使用：多键测量，操作方便。背光：三色（红色、黄色、绿色）背光，蜂鸣报警。使用寿命：正常使用10万次以上,产品组成：由热电堆式红外传感器，微处理存储器，液晶显示屏及外壳组成。另外说明下，目前生产红外人体额温枪是需要配备一些必要的生产设备，诸如精密恒温恒湿房、黑体红外温度校准源（黑体水箱或者电子黑体炉）、测温枪成品测试架、软件烧写调校设备。这些设备对于产线的生产尤为重要，一旦设备有问题就需要及时更换或者修理,要不然产线是会直接停滞，导致交货困难。
