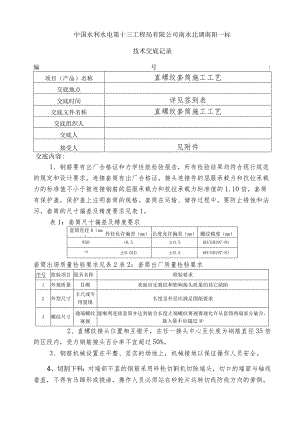

中国水利水电第十三工程局有限公司南水北调南阳一标技术交底记录编号:项目（产品）名称直螺纹套筒施工工艺交底地点交底时间详见签到表交底文件名称直螺纹套筒施工工艺交底组织人交底人接受人见附件交底内容:1、钢筋要有出厂合格证和力学性能检验报告，所有检验结果均符合现行规范的规定和设计要求。连接套筒有出厂合格证，接头连接件的屈服承载力和抗拉承载力的标准值不小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.10倍，套筒有保护盖，保护盖上注明套筒的规格。套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。表1：套筒尺寸偏差及精度要求套筒直径D（mm）外径允许偏差（mm）长度允许偏差（mm）螺纹精度（mm）W50+0.5±0.56H/GB197-81>50±0.01D±0.56H/GB197-81套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1外观质量目测表面应无裂纹和影响接头质量的其它缺陷2外型尺寸卡尺或专用量规长度及外径应满足图纸要求3螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P2、直螺纹接头位置相互错开，在任一接头中心至长度为钢筋直径35倍的区段内，受力钢筋接头百分率不宜超过50%。3、钢筋机械设置在平整、坚实的场地上，机械接地以保证操作人员安全。4、切割下料：对端部不直的钢筋采用砂轮切割机切除端头，切口的端面与轴线垂直，不得有马蹄形或挠曲，操作人员必须站在砂轮片运转切线防线方向的旁侧。5、加工丝头：a、加工丝头时，采用水溶性切削液，当气温低于0时,应掺入1520%亚硝酸钠。严禁用机油作切削液或不加切削液加工丝头。b、丝头加工长度为标准型套筒长度的1/2,其允许误差为+2P（P为螺距）；牙型完整，不完整丝扣累计长度不得超过2P。C、检查合格的丝头加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。钢筋丝头质量检验的方法及要求详见下表:序号检验项目量具名称检验要求1螺纹牙型目测、卡尺牙型完整，螺纹大径低于中径的不完整丝扣累计长度不得超过两螺纹周长2丝头长度卡尺、专用量规标准套筒长度的"2,其公差为2P（P为螺距）3螺纹直径通端螺纹环规能顺利旋入螺纹6、现场连接加工：a、连接钢筋时，钢筋规格和套筒的规格一致，钢筋和套筒的丝扣应干净、完好无损；b、采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。带连接套筒的钢筋应固定牢，连接套筒的外露端有保护盖。C、经拧紧后的滚压直螺纹接头随手刷上红漆以作标识，单边外露丝扣长度不超过P。接头拧紧力矩应符合下表规定。钢筋直径（mm）161820-2225283236-40拧紧力矩（N*m）1002002502803203507、钢筋原材、加工后的成品或半成品堆放时要注意遮盖，防止因雨雪造成钢筋锈蚀。8、钢筋加工机械要设专人维修，定期检查各种机械的零部件，特别是易损部件，出现有磨损的必须更换，现场加工的成品、半成品堆放整齐。9、打磨钢筋的砂轮机在使用前，严格检查砂轮片是否完好、旋转方向是否正确，对有裂纹的砂轮严禁使用；操作人员必须站在砂轮片运转切线防线方向的旁侧。10、现场在进行钢筋加工时，控制加工时段，减少对居民的影响，并定期检查各种零部件，如发现零部件有松动、磨损，及时紧固或更换，以降低噪音
