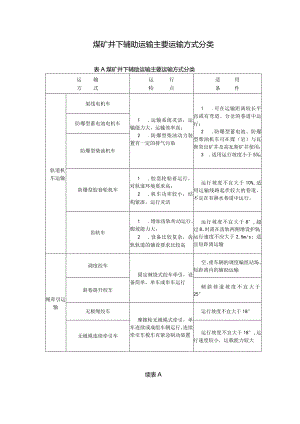

煤矿井下辅助运输主要运输方式分类表A煤矿井下辅助运输主要运输方式分类运输方式运行特点适用条件轨道机车运输架线电机车1 .运输系统灵活，运输能力大，运输效率高；2 .防爆型柴油动力装置有一定的排气污染1 .可在运输距离较长平直或有弯道、分岔的巷道中运行；2 .防爆型蓄电池、防爆型柴油机车可在煤（岩）与瓦斯突出矿井及高瓦斯矿井使用；3 .适用运行坡度小于5防爆型蓄电池电机车防爆型柴油机车防爆型胶套轮机车1 .胶套轮粘着运行，对轨道环境要求高；2 .机车功率较小，结构紧凑，运行灵活运行坡度不宜大于10%,适用运输线路起伏较大的巷道，不宜在有淋水巷道中运行。齿轨车1 .增加齿轨传动运行，爬坡能力大；2 .设备比较复杂，齿轨轨道的铺设要求比较高运行坡度不宜大于8°,超过8。时需在齿轨两侧增设护轨；运行速度不应大于2.5m/s；适宜短距离运输绳牵引运输调度绞车固定缠绕式绞车牵引，设备简单，单车或串车运行空、重车辆的调度编组站场、短距离内的辅助运输斜巷提升绞车倾斜巷道坡度不宜大于25°无极绳绞车摩擦轮无极绳式牵引，单车连续或成组车辆运行。连续牵引车梭车有紧急制动装置运行坡度不宜大于18°无极绳连续牵引车运行坡度不宜大于18°,运行速度较小，运载能力较大续表A单轨吊车运输绳牵引单轨吊车防爆型柴油机车单轨吊车防爆型蓄电池机车单轨吊车L列车悬吊在巷道上方运行，占用巷道空间小，不受巷道底板影响；2 .井下条件许可时，可实现到工作点的不转载直达运输；3 .列车自重及荷载由巷道支架或巷道拱顶承担，要求巷道支架及拱顶具有一定的承载能力，对载重有所限制1 .井下巷道底殿或底板条件差,且顶板稳定性较好的巷道；2 .适用于U形钢和矿用工字钢支护的巷道或用锚杆支护的巷道，当采用锚杆吊挂单轨，则需用双锚杆，每根锚杆的锚固力不应小于90kN；3 .单轨吊运行坡度不应超过设计规定的数值；4 .适用于水平曲率半径不小于4.Om,垂直曲率半径不小于10m：绳牵引单轨吊不适用于水平弯曲巷道及分支岔道中运行无轨胶轮车运输防爆型蓄电池无轨胶轮车防爆型柴油机无轨胶轮车1 .机车与车辆车体较宽，对巷道宽度有一定要求；2 .运行灵活，在巷道坡度和系统需要的情况下，可将货物等直接运送到各工作地点；3 .运载能力较大L要求巷道底板路面平整、硬化,不应有底胺现象；2 .倾斜巷道坡度一般不宜大于6。，局部不大于14°；3 .可用于重型支架整体搬运带式输送机运输带式输送机1 .普通型带式输送机；2 .具备防爆型阻燃性能L辅助运输巷的肝石运输：2.掘进工作面的双载运输架空乘人装置运输架空乘人装置1 .运输系统灵活，运输效率高；2 .可采用固定抱索器或可摘挂抱索器；3 .可实现静止状态上下人，中间可设乘人站点；4 .可实现转弯运输1 .固定抱索器最大运行坡度不应超过28。，可摘挂抱索器最大运行坡度不应超过25°；2 .运行速度超过1.2ms时，不得采用固定抱索器；运行速度超过1.4s时，应当设置调速装置,并实现静止状态上下人员，人员不应在非乘人站上下
