临时排水施工方案汽车电子研发中心.docx

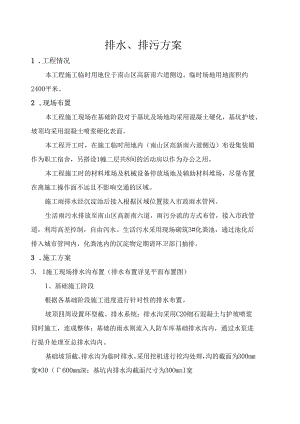

排水、排污方案1 .工程情况本工程施工临时用地位于南山区高新南六道侧边。临时场地用地面积约2400平米。2 .现场布置本工程施工现场在基础阶段对于基坑及场地均采用混凝土硬化，基坑护坡、坡顶均采用混凝土喷浆硬化表面。本工程开工时，在施工临时用地内（南山区高新南六道侧边）布设集装箱作为职工宿舍，另搭设1幢二层共8间的活动房以作为办公之用。本工程施工时的材料堆场及机械设备停放场地及辅助材料堆场，尽量布置在离施工操作面不远且不影响交通的区域。施工雨排水经沉淀池后接入根据区域位置接入市政雨水管网。生活雨污水排放至南山区高新南六道，雨污分流的方式布管，接入市政管道，利用高差控制，自由泻水。生活污水采用现场砌筑3#化粪池，通过池化后排入城市管网内，化粪池内的沉淀物定期请环卫部门抽排。3 .施工方案3. 1施工现场排水沟布置（排水布置详见平面布置图）1、基础施工阶段根据各基础阶段施工进度进行针对性的排水布置。坡顶四周设置环型截、排水系统；排水沟采用C20细石混凝土与护坡喷浆同时施工，连成整体；基础的雨水则流入人防车库基础排水沟内，通过水泵进行提升处理至总排水沟内。基础坡顶截、排水沟为临时排水，采用挖机进行挖沟处理，沟的截面为300mm宽*30（600mm深；基坑内排水沟截面尺寸为30OmnI宽*200300mm深。排水沟截面300*300600,采用100mm厚C20混凝土垫层，侧墙采用240厚标准砖MlO水泥砂浆砌筑，1：2水泥砂浆粉刷，通道口处盖板用钢筋电焊而成，其余部位在排水沟上部采用废旧多层板进行封盖。在排水沟下游末端设沉淀池，排出口加设钢板网，沉淀池内定期清理，确保泥浆、污水等不直接排入总排水沟内。3. 2施工现场沉淀池、集水坑布置1、沉淀池设置根据现场实际情况，现场布置四处沉淀池，生活区西南角及原一期办公室处各设置一组沉淀池。2、集水坑设置每套排水沟系统内均设置集水井，集水井按间隔50m设置1只。基坑内集水井采用多层板钉制，埋入基底，底部采用100nInI厚C20混凝土封底；地面集水井尺寸为500*500*50OnInb采用砖砌，底部采用100nlnI厚C20混凝土封底。3. 3生活区内废污水排放：生活设施内设置一个卫生间，设置一个3#化粪池，池化后排入城市污水管网内，化粪池内沉淀物请环卫部门定期清理。生活区废水排放的300波纹管埋地敷设，通过高差自由落水，排入市政雨水管网。各生活区前面均设置2只500*500集水井，四周采用240标准砖围砌，MlO水泥砂浆砌筑，内侧面1：2水泥砂浆粉刷，与活动板房的排水沟相连通。3. 4.1排水管设置根据总排水量排水管出水口设置一道总管，排水沟长度3m,水流流速lmS计算。管径选择为300mm.4. 5搅拌台水泥浆水排放根据深圳市建设局规定，砂浆采用商品砂浆、混凝土采用商品混凝土。商品混凝土则通过混凝土搅拌站提供，通过混凝土罐车运至施工现场；砂浆砂浆则采用干粉砂浆现场拌制，干粉砂浆放置于定制砂浆罐内，经机械加水后直接从出料口出料，拌制过程中产生少量的清洗废水。综上所采用搅拌台设置专用沉淀池，沉淀池尺寸为800*800*10OOmln,沉淀有效高度为60Omn),排出口加设钢丝网片，沉淀池做法为：10厚砂筑底,侧墙采用240厚标准砖1：3水泥砂浆砌筑1：2水泥砂浆粉刷，盖板用钢筋电焊而成，沉淀池内定期清理，确保水泥浆、污水等不直接排入河道内。且在施工主出入口设置洗车池，洗车污水通过三级沉淀池排入市政污水管道。4. 6施工现场配备排水泵、排污泵等设备，对不可预测的自然现象及施工时的意外进行全力以赴的应急抢救，确保如遇大雨等自然灾害时,施工现场的泥浆、污物等尽量避免直接排入城市管网。4. 7施工现场排污排水施工日期施工现场排污、排水施工日期贯穿整个工程施工。
