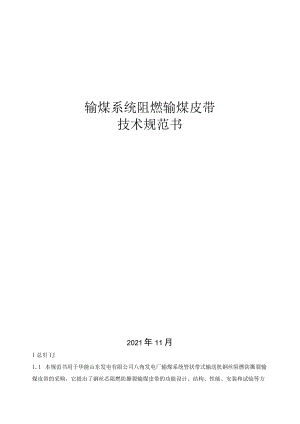

    输煤系统阻燃输煤皮带技术规范书.docx

    输煤系统阻燃输煤皮带技术规范书2021年11月1总贝IJ1.1 本规范书用于华能山东发电有限公司八角发电厂输煤系统管状带式输送机钢丝阻燃防撕裂输煤皮带的采购,它提出了钢丝芯阻燃防撕裂输煤皮带的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本规范书提出的是最低限度的技术要求,并未规定所有的技术要求和适用的标准,也未充分引述有关标准和规范的条文。投标方应提供一套满足本规范书和国家有关标准要求的优质产品及其相应服务。对国家有关安全、环境保护等强制性标准,必须满足其要求。1.3 投标方如未对本规范提出异议和偏差,则投标方同意提供完全符合本规范书和国家有关标准要求的设备。1.4 管状带式输送机钢丝阻燃防撕裂输煤皮带采用的专利涉及到的全部费用均被认为已包含在设备报价中,投标方应保证招标方不承担有关设备专利的一切责任。1. 5投标方在管状带式输送机钢丝阻燃防撕裂输煤皮带设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准。投标方应提供所使用的标准。本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时,应按较高标准执行。1.6 在签订合同之后,招标方有权提出因规程、规范和标准发生变化而产生的一些补充要求。具体事宜由买、卖双方协商确定。1.7 本规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等效力。1.8 钢丝阻燃输煤皮带均应正确设计和制造,在正常工况下均能安全、持续运行,而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题。1.9 招标方欢迎投标方提供优于本规范书要求的先进、成熟、可靠的设备及部件。招标方不接受带有试制性质的部件。1.lo投标方中标后需提供管状输送带型号ST25OO2250(9+6.7+7)管径=600mm的成型实验,并出具合格的实验报告。本次采购产品委托第三方机构检验并出具质量检验报告。2输煤皮带使用条件2.1输煤系统中管状带式输送机主要技术规范:ST25002250(9+6.7+7)管径=600mm2. 2钢丝阻燃防撕裂输煤皮带同时满足带式输送机单向运行的要求。2. 3钢丝阻燃防撕裂输煤皮带其上分别装有清扫器o2.6 工作制为:带式输送机按24小时连续运行o3技术标准2.7 DTII(A)型固定式带式输送机设计选用手册2.8 一般用途难燃钢丝阻燃输煤皮带(GBlO822)(钢丝带采用)3. 3火力发电厂TD75型通用固定式带式输送机设计选用手册4. 技术要求1 .1投标方提供的钢丝阻燃防撕裂输煤皮带必须是功能完、技术先进、经济上合理、成熟可靠的产品,能满足人身安全和劳动保护条件,并能够满足招标方输煤系统运行方式的要求。4 .1.1ST25002250(9+6.7+7)钢丝阻燃输煤皮带强度为2500Nmm。B=2250mm,V=5.5ms,Q=3500tho所用钢丝阻燃输煤皮带钢丝为中6.7,上覆盖胶厚度不得小于9mm,下覆盖胶厚度不得小于7mio4.1.2 所用钢丝阻燃防撕裂输煤皮带的伸长率不大于1%o带式输送机运行时最大跑偏量不得超过带宽的5乐投标方应充分考虑钢丝阻燃输煤皮带制造及配套件选择对带式输送机跑偏量的影响。4.1.3 带式输送机在满载启动和停机时,最大瞬时张力不得超过正常工作张力的1.5倍。4.1.4 所用钢丝阻燃输煤皮带应具有良好的阻燃、防水、防尘、散热、耐腐蚀性能。4.1.5成品输送带的表面有良好的光洁度,不应出现凸凹不平现象,输送带侧边平直,无波浪形,无毛刺。输送带的外观质量要求应符合HG/T3046的要求。输送带的宽度、长度、总厚度和覆盖层厚度的偏差应符合GB/T4490的要求。4.1.6带芯采用整幅定宽,整幅一次性延压生产,以保证输送带的各项性能。4.1.7输送带应有良好的受冷、受热稳定性。输送带出厂前作必要的性能试验,如拉伸试验、伸长率试验、阻燃试验、耐寒试验、粘合强度试验、整体强力试验、横向柔性试验、成槽性试验等。4.1.8胶带采用管状带式输送机专用阻燃型国内优质钢绳芯、高保持刚性胶带。胶带能满足运行条件刚度和柔性要求,具有良好的荷载支承性和成槽、成管性,采用成熟产品。胶带加工要求,满足烟台地区海边气象要求,胶带的寿命必须有生产厂家提供正常使用状态下保证8年。胶带均采用硫化接头,胶带的选择应能满足机械和硫化接头的最差情况下的要求。4.1.9所用胶带的拉伸强度及层数满足有关要求;胶带覆盖层材料具有良好的防切割性和耐磨蚀性。4.1.10 投标方提供在本功率、张力及输送量条件下胶带的合理横向刚度。4.1.11 胶带的安全系数:胶带安全系数满足规范要求。4.1.12 胶带的供货长度使接头数量最少,且现场易于安装。4.1.13所用胶带的强度分别不低于ST2500要求。投标方保证按该值计算的胶带拉紧行程,符合设计院提供的管状带式输送机走向图指定位置处布置垂直拉紧高度的要求。4.1.14胶带供货长度包括接头长度、及胶结胶带时进行拉伸强度实验所需的长度。4.1.15胶带采用阻燃防撕裂型胶带。4.1.16胶带采用热硫化胶接方式。4.1.17管状带式输送机胶带采用具有较高的耐侯、耐紫外线、耐屈挠龟裂等性能。4.1.18投标方提供的ST2500钢丝皮带必须保证能够与原厂家的设备硫化配套使用4.2设备规范:投标方应满足以下要求:4.2.1、 钢丝芯管状带技术性能材料用量占比:4.2.2、钢丝阻燃输煤皮带型号:ST2500宽为B=2250mm的带式输送机选型。宽度:B=2250nini;扯断强度:钢丝直径:上/下覆盖胶层厚度:胶层材料: 数量:2250(9+6. 7+7)型钢丝阻燃输煤皮带,按带2250Nmm 层= 6. 79 mm 7 mm;天然胶十丁苯胶;100 m;序号检验项目单位技术要求单项判定1外观质量/无缺陷合格2宽度mm+15合格3上覆盖胶厚度nun力9.0合格4下覆盖胶厚度mm27.0合格5全厚度纵向拉伸强度N/mm22500合格6钢丝绳根数P2150合格7延伸率%0.3%合格8运行时最大跑偏量%带宽的5%合格9IOO万次动态疲劳横向刚性保持率%>85%合格10粘合强度老化前钢丝绳粘合强度N/mmH150合格老化后钢丝绳粘合强度N/mm130合格覆盖层与粘合层之间平均粘合强度N/mm215合格11橡胶覆盖层物理机械性能拉伸强度MPa218合格扯断伸长率%2450合格磨耗mm3120合格12上表面的表面电阻平均值3×108合格下表面的表面电阻平均值3×108合格13滚筒摩擦是否有有焰燃烧和无焰燃烧现象/无合格滚筒表面最高温度325合格14酒精喷灯燃烧试验有完整覆盖层试样有焰燃烧时间平均值S3合格无焰燃烧时间平均值S3合格有焰燃烧时间最大值S10合格无焰燃烧时间最大值S10合格剥去覆盖胶试样有焰燃烧时间平均值S5合格无焰燃烧时间平均值S5合格有焰燃烧时间最大值S15合格无焰燃烧时间最大值S15合格每米重量:不小于95.5kgo5.供货范围及报价要求5.1 投标方的基本供货范围:是提供阻燃防撕裂皮带及所有附件,其中ST25002250(9÷6.7+7)管径600型钢丝阻燃防撕裂输煤皮带100米;带每捆长度有招标方招标后决定,招标方负责提供每捆皮带长度,设备包装将符合GB/T13384标准的规定,并采取防雨、防潮、防晒、防紫外线等措施,以免在运输过程中出现损坏和保存过程中影响寿命5.1.1 投标方在生产期间需组织招标方技术人员现场进行管状带成管实验,并出具实验报告,其中所产生的费用包含在报价中,投标方供货后由双方共同采集样品皮带,由招标方送检验机构,费用由投标方承担,含在总报价中,投标方所供的货物指标不合格的(以上指标任一项),由招标方确定进行退货或换货处理并赔偿招标方误工损失。5.2业质要求:5. 2.1投标单位至少提供1项2020年1月1日以来管带机皮带业绩,合同内容必须含型号ST25002250(9+6.7+7),管径600MM的内容。6交货工期及要求:6. 1签定合同后15天内交货,投标方将货物运至由需方指定的华能八角电厂物资站或指定现场并负责运输费用,卸货由招标方负责。6. 2投标方如逾期未交货,买方有权终止合同。7包装及运输7. 1投标方负责皮带的包装及托运,包括在皮带总价内。7. 2皮带上应有产品标志,内容包括:产品型号、规格出厂编号,产品厂家。8质保要求8. 1质保期为货到验收合格后一年,在质保期内如因产品质量问题出现故障,投标方将无偿更换故障皮带,并视情节对造成的损失承担相应责任。且质量保证期从产品重新修复验收合格之日起重新计算。8.2在产品使用阶段,投标方必须保证所供货物达到技术规范要求。若因产品质量问题或性能达不到设计要求(全权负责因此带来的损失)投标方负责无偿更换,并使之达到设计规范。
