城镇给排水用爆管保护紧急关断阀典型结构型式、流速感测器动作流速的测试方法.docx

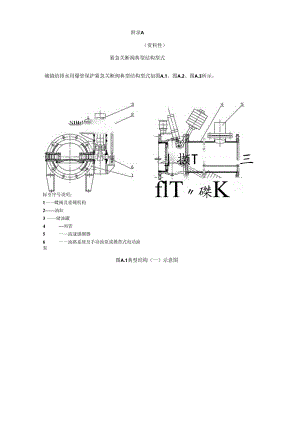

附录A（资料性）紧急关断阀典型结构型式城镇给排水用爆管保护紧急关断阀典型结构型式如图A.1、图A.2、图A.3所示。,1l4r!标引序号说明：1一一蝶阀及重锤机构2油缸3 储油罐4 列管5 一流速感测器6 一一油路系统及手动油泵或携带式电动油泵-撷T三flT磔K图A.1典型结构（一）示意图标引序号说明：1 一一手动蝶阀2 一支架机构部件3 一一锁定机构部件4重锤机构5缓冲油缸6一一流速感测器图A.2典型结构（二）示意图标引序号说明：1 一一上游侧短管2 一一流速感测器3 检测支管4 一一保护板5 一排气螺孔6 上盖7 一一调节滑块8 一调节杠杆图A.3典型结构（三）示意图附录B（资料性）流速感测器动作流速的测试方法B.1流速感测器的动作流速V设的设定方法8.1.1 将流速感测器安装在阀门动态性能测试的试验管道上，管道口径为DN250。8.1.2 确定顶杆不应脱出弹簧座小孔，将操作杆与摆杆如图B.1卡住。标引序号说明：1 顶杆2 弹簧3旋钮4 一一操作杆5 一一摆杆6 一一测速杆图B.18.1.3 转动旋钮压缩弹簧（一般为逆时针方向）至一定程度，然后开泵通水。8.1.4 逐渐调整管道内流速至需要设定的动作流速。8.1.5 在调整管道流速的过程中，应注意以下事项：a）如果还未到达设定流速摆杆即与操作杆脱离，则停水，然后重复步骤B.1.2B.1.4：b）如果到达设定流速且流速稳定后，摆杆与操作杆未动作，则缓慢反向转动旋钮放松弹簧，转一下等待几秒，然后在转动，直至摆杆与操作杆脱离，此时的流速即为动作流速V改。8.1.6 2流速感测器实际的动作流速V测的测量流速感测器的动作流速V设设定完成后，应进行以下试验：a）启动水泵，从零流量开始逐渐增加流量；b）观察流速感测器，当流速感测器的摆杆与操作杆脱离时，记录此时的流量，并换算成流速V-比较V设与Viw,不得超过V设的±10%；如不满足，则重新进行动作流速V设的设定。
