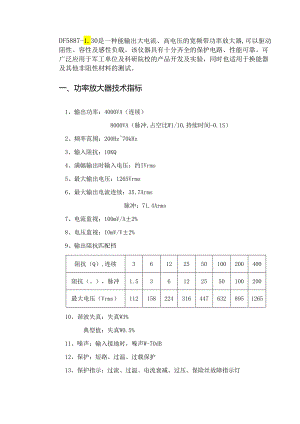

DF5887-1.30是一种能输出大电流、高电压的宽频带功率放大器,可以驱动阻性、容性及感性负载。该仪器具有十分齐全的保护电路、性能可靠。可广泛应用于军工单位及科研院校的产品开发及实验，同时也适用于换能器及其他非阻性材料的测试。一、功率放大器技术指标1、输出功率：4000VA（连续）8000VA（脉冲,占空比W1/10,持续时间-0.1S）2、频率范围：200Hz70kHz3、输入阻抗：10KQ4、满幅输出时输入电压：约IVrms5、最大输出电压：1265Vrms6、最大输出电流连续：35.7Arms脉冲：71.4Arms7、电流监视：100mV/A±2%8、电压监视：IOmV/V±2%9、输出阻抗匹配档阻抗（Q）,连续36122550100200400阻抗（。），脉冲1.536122550100200最大电压（Vrms）112158224316447632895126510、谐波失真：失真W3%典型值：失真W0.5%11、噪声：输入接地时，噪声W-70dB12、保护：短路、过温、过载保护13、保护指示：过流、过温、电流衰减、过压、保险丝故障指示灯14、输入、输出形式：输入：差分、单端输入形式可选输出：接线柱形式15、接地方式：信号地和机壳地连接方式可选。16、连续工作时间:28小时17、输出工作源方式可选：电压源、电阻源、电流源18、电源：220V±10%50Hz±2Hz,2000VA19>尺寸（长X宽X高mm×mm×mm）:555×500X490
