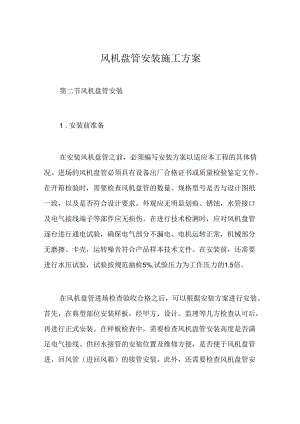

风机盘管安装施工方案第二节风机盘管安装1 .安装前准备在安装风机盘管之前，必须编写安装方案以适应本工程的具体情况。进场的风机盘管必须具有设备出厂合格证书或质量检验鉴定文件。在开箱检验时，需要检查风机盘管的数量、规格型号是否与设计图纸一致，以及是否符合设计要求。外观应无明显划痕、锈蚀，水管接口及电气接线端子等部件应无损伤。在进行技术检测时，应对风机盘管逐台进行通电试验，确保电气部分不漏电、电机运转正常，机械部分无磨擦、卡壳，运转噪音符合产品样本技术文件。在安装前，还需要进行水压试验，试验按规范抽检5%,试验压力为工作压力的1.5倍。在风机盘管进场检查验收合格之后，可以根据安装方案进行安装。首先，在典型部位安装样板，经甲方、设计、监理等几方检查认可后，再进行正式安装。在样板检查中，需要检查风机盘管安装高度是否满足电气接线、供回水接管的安装位置及维修方便，是否便于风机盘管进、回风管（进回风箱）的接管安装。此外，还需要检查风机盘管安装固定是否牢靠，安装高度是否满足冷凝水管道有20.01的坡度，安装水平方向是否坡向集水盘一端以便于冷凝水排出。如果风机盘管装在吊顶里，需要先测量定位，凡遇上专业管道交叉，需按有压让无压、小管让大管的原则互相协调修改。2 .风机盘管安装在进行风机盘管安装时，需要将其吊装在混凝土楼板下方,顶部距混凝土楼板150200mm,吊杆采用810圆钢，根部用M810膨胀螺栓生根固定在混凝土楼板下，吊杆和风机盘管的连接用双螺母锁紧固定。冷凝水是从集水盘的出水口用高压塑料软管与冷凝水管道相连，两端用喉箍卡牢，坡度为反坡向风机盘管集水盘安装。高压塑料软管不得压扁、折弯，以保证凝结水畅通不渗漏。电气接线按设计要求将电源管做到风机盘管的上方附近，然后再用金属软管一直做到风机盘管的接线端子处。在吊顶内不得有明露的导线。风机盘管的供水管设置闸阀、过滤器，回水管设置电动两通阀、截止阀、平衡网，在管道入口处设置活接头、不锈钢软接头。除丝接阀件外，系统双温水管道采用焊接，变径处采用偏心压制管件或抽条上平焊接方式。在连接风机盘管供、回水管道与系统管道时，需要先进行水压试验及冲洗，验收合格后方可连接。3 .风机盘管的调试应在完成空调水系统和供电系统的调试后进行。首先，需要通电检查盘管的运转情况是否正常。如果正常,可以进行单机运转2小时。在风机盘管单机运转时，新风系统和空调水系统不需要运转。接着，需要逐台检查三速开关的高、中、低三个档位，并测量高、中、低三个档位的风速，检查其是否符合产品技术文件规定。如果不符合，需要进行调整。在清洗风机盘管集水盘内后，需要灌水并观察集水盘内排水是否畅通，以及管接头处是否有渗漏。完成以上调试后，可以将空调水系统和新风系统分别投入运转。在新风系统调试时，需要关闭风机盘管，并从风机盘管出风口处测量新风的风量，并对系统新风风量进行平衡调整，使其符合设计要求。在新风系统平衡合格后，可以投入空调水系统的运转。在空调水系统运转时，需要同时运转风机盘管和新风系统，并在一段时间后对房间或区域的温度进行测量，确保其符合设计要求。最后，需要对盘管及新风、空调水系统全部运转后的房间或区域内的噪音进行测量，确保其符合设计要求。
