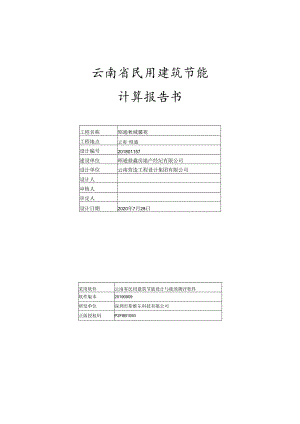

云南省民用建筑节能计算报告书工程名称昭通秋城馨苑工程地点云南-昭通设计编号201801157建设单位昭通鼎鑫房地产经纪有限公司设计单位云南营造工程设计集团有限公司设计人审核人审定人设计日期2020年7月28日采用软件云南省民用建筑节能设计与能效测评软件软件版本20190909研发单位深圳市斯维尔科技有限公司正版授权码P2F8B10931 .建筑概况42 .设计依据43 .模型观察44 .工程材料55 .围护结构作法简要说明56 .体形系数67 .窗墙比77.1 外窗表88 .天窗98.1 天窗屋顶比98.2 天窗类型99 .屋顶构造99.1 上人屋面构造99.2 不上人屋面910外墙构造1010.1 外墙相关构造1010.1.1 外墙构造一IO10.1.2 热桥梁构造一1010.1.3 热桥柱构造一1110.2 外墙平均热工特性1111分户墙构造1212楼梯间隔墙或封闭外走廊隔墙1212.1 楼梯间隔墙构造一1213挑空楼板构造1314楼板构造1314.1控温房间楼板构造一1315通往封闭空间的户门1316通往非封闭空间或户外的户门1317可开启面积1418外窗热工1418.1 外窗构造1418.2 总体热工性能1418.3 外遮阳类型1718.3.1 百叶遮阳1718.4 平均遮阳系数1718.5 外窗遮阳系数1919凸窗透明部分191.1 1凸窗构造191.2 2总体热工性能191.3 3外遮阳类型201.3.1 1百叶遮阳201.4 4平均遮阳系数201.5 5凸窗遮阳系数2120 凸窗板2220.1 凸窗顶板2220.1.1 凸窗顶板构造一2220.2 凸窗侧板2220.2.1 凸窗侧板构造一2220.3 凸窗底板2320.3.1 凸窗底板构造一2321 隔热检查2322外窗气密性2323结论241建筑概况工程名称昭通秋城馨苑工程地点云南-昭通地理位置北纬：27.00°东经：103.75°建筑面积地上7772m2地下0m2建筑层数地上17地下0建筑高度地上54.6m地下0.Om建筑(节能计算)体积23243.69建筑(节能计算)外表面积8547.57北向角度48结构类型外墙太阳辐射吸收系数0.75屋顶太阳辐射吸收系数0.752设计依据1 .夏热冬冷地区居住建筑节能设计标准(JGJ134-2010)2 .云南省民用建筑节能设计标准(DBJ53T39-2011)3 .民用建筑热工设计规范(GB50176)4 .建筑外门窗气密，水密，抗风压性能分级及检测方法(GB/T7106-2008)3模型观察4工程材料材料名称导热系数人蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)W(m1.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范(GB50176-93)钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范(GB50176-93)保温砂浆0.2904.440800.01050.00.0000蒸汽渗透系数没有给出碎石、卵石混凝土(p=23OO)1.51015.3602300.0920.00.0173来源：民用建筑热工设计规范(GB50176-93)挤塑聚苯板0.0300.32028.51647.00.0162修正系数=1.2夯实粘土(=2000)1.16013.0542000.01010.00.0000玻化微珠保温浆料0.0801.462350.01050.00.0000SBS改性沥青防水卷材(隔汽层)0.2309.370900.01620.00.0000加气混凝十.砌块0.2203.429700.01050.00.0000修正系数=1.25加气混凝土、泡沫混凝土(p=700)0.2203.429700.01050.00.0998蒸汽渗透系数为测定值石灰水泥砂浆(混合砂浆)0.87010.7501700.01050.00.0975蒸汽渗透系数为测定值5 围护结构作法简要说明1 .屋顶构造：(1)上人屋面构造：(由上到下)加气混凝土、泡沫混凝土(p=700)40mm+挤塑聚苯板20mm+水泥砂浆20mm+SBS改性沥青防水卷材(隔汽层)6mm+水泥砂浆20mm+钢筋混凝土120mm+石灰水泥砂浆(混合砂浆)20mm(2)不上人屋面：(由上到下)加气混凝土、泡沫混凝土(p=700)40mm+挤塑聚苯板20mm+水泥砂浆20mm+SBS改性沥青防水卷材(隔汽层)6mm+水泥砂浆20mm+钢筋混凝土120mm+石灰水泥砂浆(混合砂浆)20mm2 .外墙：外墙构造一：(由外到内)水泥砂浆20mm+玻化微珠保温浆料20mm+加气混凝土砌块20Omm+水泥砂浆20mm3 .热桥梁：热桥梁构造：（由外到内）水泥砂浆20mm+钢筋混凝土20Omm+水泥砂浆20mm4 .热桥柱：热桥柱构造：（由外到内）水泥砂浆20mm+钢筋混凝土20Omm+水泥砂浆20mm5 .楼梯间隔墙或封闭外走廊隔墙：楼梯间隔墙构造-：水泥砂浆20mm+加气混凝土砌块20Omm+水泥砂浆20mm6 .楼板构造：控温房间楼板构造：水泥砂浆20mm+保温砂浆30mm+钢筋混凝土100mm+保温砂浆30mm+石灰水泥砂浆（混合砂浆）20mm7 .通往封闭空间的户门：双层金属门：传热系数l.612Wm2.K8 .通往非封闭空间或户外的户门：保温门（多功能门）：传热系数l.972Wm2.K9 .外窗构造：塑钢框1.ow-E中空玻璃（6高透光1.ow-E+12A+6透明）：传热系数2.100WmA2.K,自身遮阳系数0.62010 .凸窗构造：塑钢框1.ow-E中空玻璃（6高透光1.ow-E+12A+6透明）：传热系数2.100WmA2.K,自身遮阳系数0.62011 .凸窗顶板：凸窗顶板构造-：（由上到下）石灰水泥砂浆（混合砂浆）20mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）20mm12 .凸窗侧板：凸窗侧板构造：（由外到内）石灰水泥砂浆（混合砂浆）20mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）20mm13 .凸窗底板：凸窗底板构造：（由上到下）石灰水泥砂浆（混合砂浆）20mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）20mm6体形系数外表面积8547.57建筑体积23243.69体形系数0.37标准依据熨热冬冷地区居住建筑节能设计标准（JGJI34-2010）第4.0.3条标准要求体形系数宜符合表4.0.3的规定（s0.35）结论不满足7窗墙比户型房间编号朝向窗墙比窗墙比限值结论A户型100l东0.190.35满足1038西0.310.35满足1036西0.220.35满足1027北0.180.40满足1021北0.360.40满足1018北0.120.40满足1014北0.230.40满足1007东0.360.35超限值户型满足B户型1034北0.220.40满足1033北0.140.40满足1023北0.260.40满足1019北0.360.40满足1015北0.060.40满足1010东0340.35满足1004东0.430.35超限值户型满足C户型16028西0.180.35满足16022北0.150.40满足16013北0.350.40满足16007北0.220.40满足16002东0.100.35满足户型满足D户型16025北0.180.40满足16017北0.210.40满足16015北0.350.40满足16003东0.130.35满足户型满足标准依据夏热冬冷地区居住建筑节能设计标准(JGJ134-2010)第4.0.5标准要求每套户型允许一个房间的窗墙比超限值，且不大于0.6满足结论7.1外窗表朝向编号尺寸楼层数量单个面积(m,)合计面积(m4)北向571.77C06130.60×1.353-15260.8121.06C06180.60×1.80221.082.16C06210.60×2.10121.262.52C09130.90×1.35316411.2249.82C09180.90×1.80231.624.86C09210.90×2.10131.895.67C15131.50×1.353-17302.0360.75C1515(l)1.50×1.30316281.9554.60C1515(l)1.50×1.501712.252.25C15181.50×1.801262.7016.20C15211.50×2.10123.156.30C21I32.10×1.35316282.8479.38C2I182.10×1.80223.787.56C21212.10×2.10124.418.82MC16310.80×1.50111.201.20MC1631,0.80×1.50111.201.20MC18310.90×1.50111.351.35MC1831,0.90×1.50111.351.35TC151615161.50×1.603-16562.40134.40TC1521115211.50×2.101283.1525.20TC16161616
