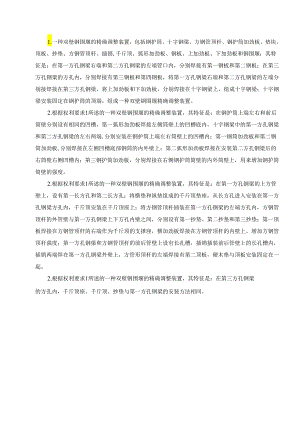

2020.3.27权利要求书.docx
1.一种双壁钢围堰的精确调整装置，包括钢护筒、十字钢梁、方钢管顶杆、钢护筒加劲板、垫块、顶板、抄垫、方钢管顶杆、插销,千斤顶、弧形加劲板、钢板、上加劲板、下加劲板和钢围堰；其特征是：在第一方孔钢梁右端和第二方孔钢梁的左端管口内，分别焊接有第一钢板和第二钢板；在第三方孔钢梁的方孔内，分别焊接有第三钢板和第四钢板，将第一方孔钢梁右端和第二方孔钢梁的左端分别接焊接在第三方孔钢梁，将上加劲板和下加劲板，分别焊接在十字钢梁上，组成十字钢梁；十字钢梁安装固定在钢护筒的顶端，组成一种双壁钢围堰精确调整装置。2.根据权利要求1所述的一种双壁钢围堰的精确调整装置，其特征是：在钢护筒上端左右和前后筒壁分别设有相同的凹槽，第一弧形加劲板焊接左侧筒壁上的凹槽底内，十字钢梁中的第一方孔钢梁和第二方孔钢梁的左右两端,分别安装在钢护筒上端左右筒壁上的凹槽内；第一钢筒加劲板和第二钢筒加劲板,分别焊接在左侧凹槽底部钢筒的内外壁上；第二弧形加劲板焊接在安装第二方孔钢梁后的右筒壁右侧凹槽内；第三钢护筒加劲板，分别焊接在右侧钢护筒筒壁的内外筒壁上，用来增加钢护筒筒壁的强度。2.根据权利要求1所述的一种双壁钢围堰的精确调整装置，其特征是：在第一方孔钢梁的上方管壁上，设有第一长方孔和第二长方孔；将横垫和纵垫组成的千斤顶垫座，从长方孔进入安装在第一方孔钢梁方孔内，千斤顶安装在千斤顶座上；将方钢管顶杆插装在第一方孔钢梁的左端方孔内，方钢管顶杆的外管壁与第一方孔钢梁上下方孔内壁之间，分别设有第一抄垫、第二抄垫和第三抄垫；第一顶板焊接在方钢管顶杆的右端作为千斤顶的支撑座，横加劲板焊接在方钢管顶杆的内壁上，增加方钢管顶杆强度；第一方孔钢梁和方钢管顶杆的前后管壁上设有长孔槽，插销插装前后管壁上的长孔槽内，插销两端焊在第一方孔钢梁外壁上，方管形顶杆的左端焊接有第二顶板，硬木垫与顶板安装固定在一起。2.根据权利要求1所述的一种双壁钢围堰的精确调整装置，其特征是：在第三方孔钢梁的方孔内，千斤顶座、千斤顶、抄垫与第一方孔钢梁的安装方法相同。
