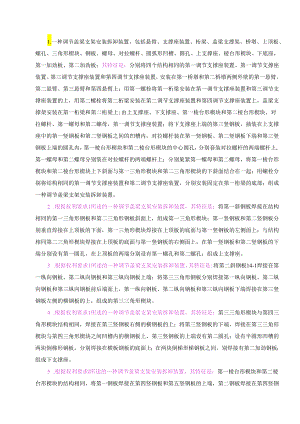

2020.3.23权利要求书.docx

1.一种调节盖梁支架安装拆卸装置，包括悬臂、支撑座装置、桁梁、盖梁支撑架、桥墩、上顶板、螺孔、三角形楔块、钢板、螺母、对拉螺杆、圆弧形凹槽、圆孔、上支撑座、棱台形楔块、下底座，第一加劲板、第二加劲板；其特征是：分别将四个结构相同的第一调节支撑座装置、第一调节支撑座装置、第三调节支撑座装置和第四调节支撑座装置，安装在第一桥墩和第二桥墩两侧外壁的第一悬臂、第二悬臂、第三悬臂和第四悬臂上；用第一螺栓将第一桁梁安装在第一调节支撑座装置和第三调节支撑座装置的上，用第二螺栓将第二桁梁安装在第二调节支撑座装置和第四调节支撑座装置上，盖梁支撑架安装在第一桁梁和第二桁梁上;由上支撑座、下支撑座、第一棱台形楔块和第二棱台形楔块、对拉螺杆、第一螺母和第二螺母，第一调节支撑座装置；将下支撑座上端的第三竖钢板，插装在上支撑座中的第一竖钢板和第二竖钢板之间的凹槽内，对拉螺杆装在第一竖钢板、第二竖钢板下端和第三竖钢板上端的圆孔内，第一棱台形楔块和第二棱台形楔块的中心圆孔，分别套装对拉螺杆的两端螺杆上,第一螺母和第二螺母分别装在对拉螺杆的两端螺杆上；分别旋紧第一螺母和第二螺母，将第一棱台形楔块和第二棱台形楔块上下斜面与第一三角形楔块和第二三角形楔块的下斜面结合在一起；用螺栓分别将结构相同的第一调节支撑座装置和第二调节支撑座装置，分别安装固定在第一桁梁的底部；组成一种调节盖梁支架安装拆卸装置。2 .根据权利要求1所述的一种调节盖梁支架安装拆卸装置，其特征是：将第一斜钢板焊接在结构相同的第一三角形钢板和第二三角形钢板斜面上，组成第一三角形楔块；第一竖钢板和第二竖钢板分别垂直焊接在上顶板的下面，第一三角形楔块焊接在上顶板的底面与第一竖钢板的左侧面上；与结构相同第二三角形楔块焊接在上顶板的底面与第一竖钢板的右侧面上，在第一竖钢板和第二竖钢板的下端分别设有第一圆孔，在上顶板的两端分别设有第一螺孔和第二螺孔；组成上支撑座。3 .根据权利要求1所述的一种调节盖梁支架安装拆卸装置，其特征是:将第二斜钢板14-1焊接在第一纵向钢板、第二纵向钢板和第三纵向钢板上端；将第三三角形钢板分别焊接第一纵向钢板、第二纵向钢板和第三纵向钢板前后端面上，第一纵向钢板、第二纵向钢板和第三纵向钢板下端焊接在第三竖钢板左侧的横钢板的上，组成的第三三角形楔块。4 .根据权利要求1所述的一种调节盖梁支架安装拆卸装置，其特征是：第三三角形楔块与第四三角形楔块结构相同，焊接在第三竖钢板右侧的横钢板的上；将第三竖钢板的下端，焊接在第三三角形楔块与第四三角形楔块之间凹槽内的横钢板上，第三竖钢板的上端设有第二圆孔；设有半圆形凹槽的两块倒梯形钢板，分别焊接在横板钢板的底面上；在两块倒梯形梯钢板之间，别焊接有第二加劲钢板；组成下支撑座。5 .根据权利要求I所述的一种调节盖梁支架安装拆卸装置，其特征是：第一棱台形楔块和第二棱台形楔块的结构相同，将第一钢板焊接在第四竖钢板和第五竖钢板的上端，第二钢板焊接在第四竖钢板和第五竖钢板的下端，在第四竖钢板和第五竖钢板的中心设有有第三圆孔，组成第一棱台形楔块。
