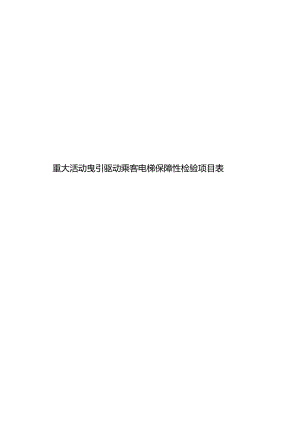

2024重大活动曳引驱动乘客电梯保障性检验项目表.docx

重大活动曳引驱动乘客电梯保障性检验项目表»A.1重大活动曳引驱动乘客电梯保障性检验项目表检验大项检验项目检验要求与方法1机器空间1.1通道及照明目测或者测量数据，检查是否满足以下要求：(1)通往机器空间的通道保持通畅，相关人员能够安全、方便、无阻碍地使用；如果通往机器空间的通道高出楼梯所到平面不超过4.0m,可以采用固定的梯子作为通道。(2)进入机器空间的门或者活板门附近的通道设有永久性电气照明。1.2机房通道门及警示标志目测或者测量数据，检查是否满足以卜.要求：机房通道门不能向机房内开启，其高度不小于1.80m,宽度不小于0.60m：门上装有用钥匙开启的锁，门开启后不用钥匙能够将其关闭和锁住，门锁住后不用钥匙能够从机房内将门打开。0机房通道门外侧设有包含“电梯机器危险，未经允许禁止入内”文字的警示标志。1.3活板门对于斜行电梯，检查供人员进出的活板门是否符合以下要求：(1)尺寸不小于0.8OmXO.80m。(2)开门后能够保持在开启位置，并且当其处于开启位置时，有防止人员坠落的措施。(3)设置用钥匙开启的锁，从内部不用钥匙也能够打开。1.4机器空间专用目测，检查机器空间是否符合以下要求：机器空间不用于电梯以外的其他用途。1.5活动区域目测或者测量数据，检查其是否符合以下要求：(1)活动区域的净高度不小于1.80m。(2)机房地面高度不一且相差大于0.50m时，设有楼梯或者高度不大于4.0m的固定的梯子，并且设有护栏。1.6工作区域尺寸目测或者测量数据，检查其是否符合以下要求：(1)在控制柜、紧急操作和动态测试屏前有一块净空间，其深度不小于0.70m,宽度不小于0.50m与控制柜、紧急操作和动态测试屏全宽的较大者，净高度不小于2.OOmo(2)对运动部件进行维护和检查以及紧急操作的地方有一块不小于0.50m×0.60m的水平净空间，其净高度不小于2.OOmo1.7轿厢工作区域对于设在轿厢内或者轿顶上的工作区域，目测检查其是否符合以卜.要求：(1)防止轿厢(运载装置)意外移动的机械锁定装置功能有效。设置检查机械锁定装置工作位置的电气安全装置，当该机械锁定装置处于非停放位置时，能防止轿厢(运载装置)的所有运行。轿厢壁上设置的检修门不能向轿厢外打开，并且装有用钥匙开启的锁，不用钥匙能够关闭和锁住；检查该门锁定位置的电气安全装置功能有效。检验大项检验项目检验要求与方法1机器空间1.8底坑工作区域对于设在底坑内的工作区域，检查其是否符合以下要求：设置停止轿厢（运载装置）运动的机械制停装置，使工作区域可站人平面与轿厢最低部件或者运载装置最前端部件之间的距离不小于2.OOmo0设置检查机械制停装置工作位置的电气安全装置，当机械制停装置处于非停放位置且未进入工作位置时，能够防止轿厢（运载装置）的所有运行，当机械制停装置进入工作位置后，仅能通过检修运行控制装置来控制轿厢（运载装置）的电动移动。（3）在井道外设置电气复位装置，只有通过操纵该装置才能使电梯恢复到正常工作状态，该装置只能由被授权人员接近和操作。1.9平台工作区域对于设在平台上的工作区域，目测检查其是否符合以下要求：该平台是具有足够机械强度的永久性装置，并且设有护栏。位于轿厢（运载装置）或者对重运行通道中的平台符合以下要求：（1）设有可以使平台进入（退出）工作位置的装置，该装置只能由被授权人员在底坑或者在井道外接近和操作，由一个电气安全装置确认平台完全缩回后电梯才能运行。（2）维护和检查不需要移动轿厢（运载装置）时，设置防止轿厢（运载装置）移动的机械锁定装置和检查该装置工作位置的电气安全装置，当该装置处于非停放位置时，能够防止轿厢（运载装置）的所有运行。0维护和检查需要移动轿厢（运载装置）时，设置活动式机械止挡装置来限制轿厢（运载装置）的运行区间，当轿厢（运载装置）位于平台上方时，该装置能够使轿厢（运载装置）停在上方距平台至少2.OOm处，当轿堆i（运载装置）位于平台下方时，该装置能够使轿厢（运载装置）停在平台下方符合第Al.2.11条井道顶部空间要求的位置。Q设置检查机械止挡装置工作位置的电气安全装置，只有机械止挡装置处于完全缩回位置时才允许轿厢（运载装置）移动，只有机械止挡装置处于完全伸出位置时才允许轿堆i（运载装置）在第（3）项所限定的区域内移动。1.10顶层工作区域对于设在顶层的斜行电梯工作区域，目测或者测量数据检查其是否符合以下要求：（1）设置停止运载装置运动的机械制停装置，使工作区域可站人平面与运载装置最前端部件之间的距离不小于2.OOmo（2）设置检查机械制停装置工作位置的电气安全装置，当机械制停装置处于非停放位置且未进入工作位置时，能防止运载装置的所有运行，当机械制停装置进入工作位置后，仅能通过检修运行控制装置来控制运载装置的电动移动。（3）在井道外设置电气复位装置，只有通过操纵该装置才能使电梯恢复到正常工作状态，该装置只能被山授权人员接近和操作。2井道2.1井道照明目测检查其是否符合以下要求：井道内设有永久性电气照明；部分封闭的井道附近有足够的电气照明时，井道内可以不设照明。斜行电梯的井道内设有永久性人行通道时，沿着人行通道设有应急照明，在停电状况下该照明能够符合人员安全撤离的条件。2.2轿厢（运载装置）与井道壁的间距目测或者测量数据，检查其是否符合以下要求：轿厢（运载装置）与面对轿厢（运载装置）入口的井道壁的间距不大于0.15m,对于采用垂直滑动门的载货电梯或者局部高度不大于050m时，该间距可以增加到0.20m轿厢装有机械锁紧的门并且门只能在开锁区域内打开时，上述间距不受限制。检验大项检验项目检验要求与方法2井道2.3井道封闭措施图A-I部分封闭井道的最小围壁高度检查其是否符合以下要求：（1）除必要的开口外，井道已完全封闭。（2）对于部分封闭井道，在人员可正常接近电梯处设有无孔、高度符合图A-I要求，并且距离地板、楼梯或者平台边缘不大于O.15m的围壁。2.4层门地坎下的井道壁目测或者测量数据，检查其是否符合以下要求：（1）每个层门地坎下的井道壁是个与层门地坎直接连接的、由光滑而坚硬的材料构成的连续垂直表面。（2）对于非斜行电梯，层门地坎下井道壁的高度不小于开锁区域的一半加上50mm,宽度不小于门入口的净宽度两边各加25m11i;对于斜行电梯，其尺寸能够覆盖地坎下面整个入口宽度两边各加上5011un和开锁区域下面加上50mm。2.5到达和离开轿顶的安全措施目测或者测量数据，检查其是否符合以下要求：相邻两层门地坎间的距离大于llm（对于消防员电梯，为7m）时，采取了下列措施之一消防员电梯仅允许采取第（1）项所述措施：（1）设有符合以下要求的中间安全门，使安全门与层门（或者安全门）地坎间的距离均不大于llm（对于消防员电梯，为7m）：高度不小于1.80m,宽度不小于0.35m；不能向井道内开启：门能够可靠地关闭和锁住；验证门关闭状态的电气安全装置功能有效；在井道外，安全门近旁有包含“电梯井道一一危险，未经允许禁止入内''文字的警示标志。（2）相邻层门（或者安全门）地坎间的距离不大于18m时，具有在现场可获得的消防用防坠落装备，并且在上部层门（或者安全门）附近的井道外建筑结构上设有安全固定点，其上标明的承载能力值不小于22kNO（3）在井道内设有固定式钢斜梯或者具有安全护笼的固定式钢直梯，并且具有在紧邻的上部层门（或者安全门）、所设置的钢斜梯（或者钢直梯）以及轿顶之间安全进出的措施。注A1-5：紧邻的轿厢正对侧均设置了符合第A1.6.4条要求的轿厢安全门时，可以不设置上述措施。检验大项检验项目检验要求与方法2井道2.6紧急和检修通道目测或者测量数据，检查通往斜行电梯井道的紧急通道或者检修通道是否符合下列要求之一：（1）设有符合第A1.2.5条第（1）项所述要求的井道安全门，使安全门与相邻层门地坎间的距离与所采用的装置相符，如果采用梯子，沿斜面测量不大于Hmo（2）井道内设有可以安全使用的、贯穿井道两端的永久性人行通道或者固定的梯子。（3）紧邻的运载装置正对侧均设有符合第A1.6.4条要求的轿厢安全门。（4）具有从外部无风险地直接进入轿厢的措施（如可移动的提升平台）。2.7运行路径下方防护措施目测，检查其是否符合以下要求：对重（平衡重）运行路径下端部的下方存在人员能够到达的空间时，对重（平衡重）上设有安全钳。2.8对重（平衡重）运行区域防护措施目测或者测量数据，检查对重（平衡重）的运行区域是否设有刚性隔障，并且符合以下要求：从底坑地面到隔障的最低部分不大于0.30m。0从对重完全压缩缓冲器的位置起或者平衡重位于最低位置起延伸到底坑地面以上至少2.OOm处。（3）宽度至少等于对重（平衡重）宽度或者危险区域宽度。对于斜行电梯，如果通往井道的门开启时，验证其关闭状态的电气安全装置使所有电梯自动停止，并且仅由被授权人员手动复位后才能启动，则可以不设置本条所述的隔障。2.9运动部件防护措施目测或者测量数据，检查其是否符合以下要求：在装有多台电梯的井道中，不同电梯的运动部件之间设有符合以下要求的刚性隔障：从底坑地面不大于030m处向上延伸至底层端站楼面以上至少2.50m高度，并且有足够的宽度防止人员从一个底坑通往另一个底坑。注A1-6：如果电梯正常运行中轿厢、对重（平衡重）的最低部分（随行电缆、补偿装置及其附件、限速器张紧轮和类似装置除外）与底坑地面之间的净垂直距离不小于2.OOm,轿厢行程的最低点以下无需设置隔障。任一电梯的护栏内侧边缘和相邻电梯的运动部件之间的水平距离小于050m时，设置贯穿整个井道的隔障，并且其宽度不小于运动部件的宽度每边各加0.IOnio对于井道内允许人员行走的斜行电梯，还须沿着井道在相邻的电梯间设置隔障，隔障高度H符合以下要求：H妾2.50-D（m）且H>1.80m上述要求中，D指人行道最外侧到相邻斜行电梯的运载装置或对重（平衡重）之间的最小水平距离；在井道的倾斜位置，H指与斜面垂直的距离。对于斜行电梯，如果通往井道的门开启时，验证其关闭状态的电气安全装置使所有电梯自动停止，并且仅由被授权人员手动复位后才能启动，则可以不设置本条所述的隔障。2.10制导行程目测或者测量数据，检查其是否符合以下要求：（1）曳引驱动电梯：当轿厢（运载装置）或者对重位于表Al-I规定的最高位置时，其导轨长度能够提供不小于0.10m的进一步的制导行程，或者斜行电梯的运载装置和对重能够被导向至对应缓冲器完全压缩的位置。检验大项检验项目检验要求与方法2井道2.10制导行程表Al-I轿厢（运载装置）、对重和平衡重的极限位置轿厢（运载装置）最高位置非斜行电梯：对重完全压缩缓冲器+0.035小：斜行电梯：对重完全压缩缓冲器+0035u2sin轿厢（运载装置）最低位置轿厢（运载装置）完全压缩缓冲器对重（平衡重）最高位置非斜行电梯：轿厢完全压缩缓冲器+0.0351）2斜行电梯：运载装置完全压缩缓冲器+0,0352sin对重（平衡重）最低位置对重完全压缩缓冲器注1：:额定速度，m/s；11,:上行额定速度，m/s；,:下行额定速度，m/s：:行程极限位置运行方向与水平面的夹角，下同。注2：对于设置前置轿门的斜行电梯，运载装置的最高位置是指运载装置完全压缩上部缓冲器时的位置。注3：当曳引驱动电梯驱动主机的减速是按照规定被监控时，对于非斜行电梯，0.035
