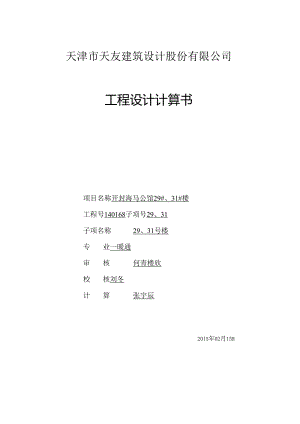

29#、31#计算书封面.docx

天津市天友建筑设计股份有限公司工程设计计算书项目名称开封海马公馆29#、31#楼工程号140168子项号29、31子项名称29、31号楼专业一暖通审核何青楼欣校核刘冬计算张宇辰2015年02月15H暖通计算书首页1.目录序号名称页数页序1首页12计算书内容3a.热膨胀计算24b.热负荷计算书375C.供暖户间热负荷及总负荷计算书26d.水力计算书27e.水力计算简图12.计算依据（1）民用建筑供暧通风与空气调节设计规范GB50736-2012（2）公共建筑节能设计标准GB50189-2005（3）实用供热空调设计手册第二版（4）全国民用建筑工程设计技术措施节能专篇暖通空调动力2007（5）2009全国民用建筑工程设计技术措施一暖通空调动力（6）河南省居住建筑节能设计标准（寒冷地区）（DBJ41/062-2012）；（7）辐射供暖供冷技术规程（JGJI42-2CH2）；（8）供热计量技术规程（JGJ173-2009）；3暖通设计主要参数及其它3.1工程兴建地点主要室外气象地点河南省开封市最热月平均温度31.20OC北纬34°46'东经114。23'海拔72.5m年平均温度14.20大气压力：冬季1018.2hPa夏季996.8hPa冬季空调室外计算相对湿度63_%冬季室外供暖计算温度二UC最热月平均室外计算相对湿度因%冬季空调计算温度-6冬季通风计算温度3c夏季空调计算温度34.4°C夏季通风计算温度30.7日平均W+5°C的天数99冬季室外平均风速3.2ms;风向及频率冬，.16%夏季室外平均风速2_an/s；风向及频率C,12%夏季空调室外计算湿球温度27.6极端最低温度T6.0最大冻土深度26Cln极端最高温度42.50采暖期天数96天3.2室内计算参数房间名称冬季夏季温度相对湿度%温度相对湿度%卧室、起居室、玄关、餐厅、家政、书房20XXX卫生间25厨房153.3围护结构主要参数及其它a）使用性质：工业口民用。其它口b）结构形式：砌体口框架，剪力墙口钢结构口其它（框架一核心筒）口；c）地上层，地下支层，总高度过米。d）主要维护机构传热系数（wnC）。维护结构外墙外窗屋面楼板内墙住宅0.492.20.,270.570.753.4住宅系统供回水温度45/350Co建筑面积：9264.75m2o4计算软件鸿业负荷计算7.05计算结果统计热负荷：143.84KW,单位建筑面积热指标：15.53Wk,单位采暖面积热负荷:22.29Wm2o热膨胀计算1.计算公式：1.=1.(t2-t)1.管道的热伸长量mm管道的线胀系数mm/mK(普通钢为0.012；PP-R管为0.15；PB管为0.13；PE-X管为0.205；铝塑管为0.026)。1.一一计算管道长度mt2一一输送热媒温度t管道安装时的温度(取-5°C)2.钢管计算热水钢管的热伸长量1.(mm)表一管段长度(m)输送热媒温度(三)6070808590952519222527283030232630323436352631353840424030354043454845344045495154503844505457605541485559626660455360656871654957657074777053627076747775566675818589806070808690958564758592961019068799097102107957183951031071131007588100108113119干管管道的固定点应保证管道分支点由管道膨胀引起的最大位移不大于40mm：连接散热器的立管应保证管道分支点由管道膨胀引起的最大位移不大于20mm。出自全国民用建筑工程设计技术措施一暖通空调动力2009P242.4.112.PP-R管计算,1.T×aA1.=管槽宽度-2X管径，由上公式可求得相应管槽宽度和管径下的允许最大管段长度1.(m),其值见下表：表二管径管槽宽度(mm)输送热媒温度(t2)607080859095De2515010.08.87.87.47.06.620015.313.311.711.110.510.0De321508.87.66.76.36.05.720013.912.010.610.09.59.03.管道热膨胀计算本工程热媒输送温度为45/35,管材为热镀锌钢管。a.立管最大长度为mQm,查表一值，满足自然补偿条件，不需加补偿器。
