DB31T926城镇供水管道水力冲洗技术规范.docx

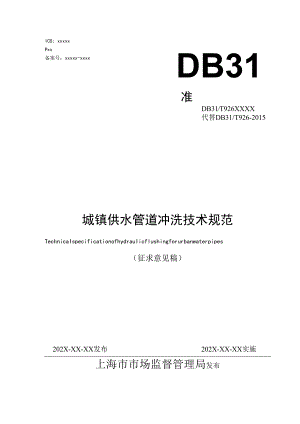

ICS：xxxxxPxx备案号：xxxxx-xxxxDB31准DB31T926XXXX代替DB31/T926-2015城镇供水管道冲洗技术规范TechnicaIspecificationofhydrauIicflushingforurbanwaterpipes（征求意见稿）202X-XX-XX发布202X-XX-XX实施上海市市场监督管理局发布前言I1范围I2规范性引用文件I3术语和定义14基本要求25管道冲洗技术与选择35.1 水力单相流冲洗技术35.2 气水两相流冲洗技术35.3 冰水两相流冲洗技术45.4 气冰水三相流冲洗技术45.5 技术选择46设计56.1 一般规定56.2 水力计算66.3 冲洗参数86.4 消毒参数106.5 附属设施Il7施工127.1 一般规定127.2 水力单相流冲洗137.3 气水两相流冲洗137.4 冰水两相流冲洗157.5 气冰水三相流冲洗167.6 消毒168工程验收178.1 质量检验178.2 竣工资料及归档17-121刖百本文件按照GB/T1.1-2020标准化工作导则第I部分：标准化文件的结构和起草规则的规定起草。本文件代替DB31/T926-2015城镇供水管道水力冲洗技术规范，与DB31/T926-2015相比，除结构调整和编辑性改动外，主要技术变化如下：a）增加了规范性引用文件“DB31/TI091生活饮用水水质标准”；b）增加了术语和定义“冰水两相流冲洗”“气冰水三相流冲洗”“恢复性清洗”；c）更改了在役管道冲洗条件（见4.2）；d）第5章管道冲洗技术与选择中增加了“冰水两相流冲洗技术”和“气冰水三相流冲洗技术”（见5.3和5.4）；e）第6章设计中增加了“冰水两相流冲洗”和“气冰水三相流冲洗技术”的冲洗参数设计（见6.3）；f）更改了管道沿程水头损失和管道局部水头损失计算标准（见6.2.3和624）；g）更改了冲洗前准备工作一般规定（见7.1.11）；h）增加了冲洗结束后恢复性施工的规定（见7.1.11,7.1了2,7.1.13）；i）第7章施工中增加了“冰水两相流冲洗”和“气冰水三相流冲洗技术”的施工要求（见7.4和7.5）；j）增加了消毒冲洗水量、流速要求（见7.6.6）；k）增加了余氯冲洗时的还原方法（见767）；1）增加了冲洗完成后进行内检测的要求（见8.1.5）；m）增加了竣工资料中包括水质检测报告的要求（见8.2.1）。本文件由上海市水务局提出。本文件归口单位：上海市水务局。本文件起草单位：本文件起草人：本文件于2015年首次发布，本次为第一次修订。1范围本文件规定了城镇供水管道冲洗工程的设计、施工和验收等技术要求。本文件适用于城镇新建、改建和在役供水管道的冲洗。2规范性引用文件以下文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1186压缩空气用织物增强橡胶软管GB5749生活饮用水卫生标准GB50013室外给水设计标准GB50268给水排水管道工程施工及验收规范GB/T50328建设工程文件归档规范CJJ101埋地塑料给水管道工程技术规程CJJ207城镇供水管网运行、维护及安全技术规程DB31/T1091生活饮用水水质标准3术语和定义下列术语和定义适用于本文件。3.1水力单相流冲洗single-phasehydraulicwaterflushing利用单相水流对供水管道内壁进行冲洗的方法。3.2气水两相流冲洗airandwatertwo-phasehydraulicflushing利用压缩空气和水两相混合流对供水管道内壁进行冲洗的方法。3.3冰水两相流冲洗icepigging利用冰水两相介质做成的冰浆对管道内壁进行冲洗的方法。3.4气冰水三相流冲洗air、iceandwaterthree-phasehydraulicflushing利用气、冰、水三相流为冲洗介质对管道内壁进行冲洗的方法。3.5余氯冲洗residualchlorineflushing使管道内余氯浓度由消毒时浓度下降至自来水运行浓度允许范围内的冲洗过程。3.6恢复性清洗restorativecleaning管道冲洗后通过自来水冲洗排出管内残余气体、盐分等的清洗过程。4基本要求4.1 新建、改建供水管道并网通水前应进行冲洗消毒，并经水质检验合格。4.2 在役运行供水管道出现下列情况时应进行管道冲洗：a）管道使用状态发生改变；b）水流方向、流速发生改变；c）经管道内检测发现管道内壁松散结垢、有沉积物；d）管网水质出现浑浊度、色度、菌落总数等指标超出GB5749和DB31/T1091要求;e）经溯源由供水管道引起区域性用户水质投诉；f）其他由管网引起的水质风险的情况。4.3 管道冲洗应经水力计算、参数选择、附属设施设计，编制施工组织方案。4.4 新建、改建管道的设计、施工应考虑冲洗便利，设置预留管道冲洗附属设施。4.5 管道灌注、浸泡和冲洗水源应使用自来水。4.6 管道冲洗技术选择、设计和施工尽量减少对用户用水的影响，做好应急供水准备。4.7 管道冲洗前应进行设计施工前期调查，调查应包括下列内容：a）根据管道资料，进行现场踏勘，以确认图纸与实际管道是否一致，对不符合处应进行修正；b）待冲洗管道的管龄、管径、材质、长度、接口形式、管道结构、管道内部锈蚀和沉淀物状况等；c）待冲洗管道的上游水源水压和流量情况；d）现场地形、地质、建筑物和其它管道设施的情况；e）交通运输和排水系统；f）材料和施工机械供应条件；g）工程特点和现场条件的其他情况和资料等。4.8 管道冲洗应建立完整的台账资料，应包括冲洗台账、冲洗过程记录、水质报告等。4.9 管道冲洗后应进行水质检测。4.10 管道冲洗水排入河道的情况，不得对水体产生不良影响。4.11 洗技术与选择管道冲洗技术包括水力单相流冲洗、气水两相流冲洗、冰水两相流冲洗、气冰水三相流冲洗。5.1 水力单相流冲洗技术5.1.1 冲洗流量及压力应根据冲洗管道水力计算确定，管内冲洗流速应符合GB50268的要求。5.1.2 管道冲洗水源应选择来水流量较大的一端。5.1.3 冲洗管道排水口应选择有排水条件的一端。5.1.4 有条件的管道冲洗水流宜与原运行水流方向相反。5.2 气水两相流冲洗技术5.2.1 气水两相流冲洗应通过压缩空气制备、空气流量控制等装置向管道加气,并配置必要的流量、压力监控设备进行控制，气水两相流管道冲洗系统如图1所示。5.2.2 气、液相折算流速，入口水压、气压，进气、停气时间等冲洗参数应根据管道边界条件、冲洗管道中气水两相流流型判断和水力计算结果等确定。5.3 冰水两相流冲洗技术5.3.1 冰水两相流冲洗应通过螺杆泵等装置向管道注入冰浆，调节上游市政管道阀门控制冲洗流速，并配置必要的流量、压力等末端监测设备进行监测。5.3.2 适用于管径60Omm及以下的管道，不限制材质。5.4 气冰水三相流冲洗技术5.4.1 气冰水三相流冲洗应通过空压机、螺杆泵等装置向管道内注入空气和冰浆,并配置必要的流量、压力监控设备对气压和流量进行控制。5.4.2 三相折算流速，入口压力，进气、停气时间等冲洗参数应根据管道边界条件和水力计算结果等确定。5.5 技术选择5.5.1 城镇供水管道水力冲洗技术选择应根据冲洗水源管道的直径，管内流速和管壁清除物要求，管道基本情况，节水效果，冲洗时间，工程措施，排水要求等因素，通过综合分析和技术经济比较后确定。管道冲洗技术选择可参考表1。表1管道冲洗技术选择冲洗技术水源管道直径管内流速清除生物多段桥管、节水效果冲洗时间工程措施排水要求于洗道径大冲管直不大于冲洗管道直径0.5ms<0.5-1.2m/s21.2m/s膜倒虹管水力单相流冲洗适宜不适宜不适宜不适宜适宜不适宜不适宜一般汝K较少低气水两相流冲洗适宜适宜适宜适宜适宜适宜适宜较好短较多高冰水两相流冲洗适宜适宜不适宜适宜适宜适宜不适宜好较短低气冰水三相流冲洗适宜适宜适宜适宜适宜适宜适宜好短较多较低5.5.2同时符合几种冲洗技术条件时，应根据冲洗效果、性价比以及可操作性进行综合比选，宜优先选用耗水量低的冲洗技术。6设计6.1 一般规定6.1.1 供水管道冲洗设计应包括下列内容：a）水力设计计算；b）冲洗参数设计；c）附属设施设计等。6.1.2 供水管道冲洗设计方案应包括下列因素：a）冲洗水源的流量、压力和用户用水状况;b）冲洗排水口、加注点；c）安全防护措施、交通安全问题；d）对周边环境的影响；e）冲洗时应考虑管道支墩的稳定性；f）管道材质以及管道接口方式等。6.2 水力计算6.2.1 单次冲洗管道长度应根据水源、排水口测压管水头以及管道总水头损失确定，经水力计算应符合式(1)的条件：Hyt-HykehZ(1)其中：Hyt冲洗管段水源测压管水头，单位为米(m)；Hyk冲洗管段排水口测压管水头，单位为米(m)；hz管道总水头损失，单位为米(m)。6.2.2 冲洗管道总水头损失，可按式(2)计算：hz=hy+hj+hw(2)其中：hy一沿程水头损失，单位为米(m)；hj局部水头损失，单位为米(m)；hw重位压降，单位为米(m)。6.2.3 管道沿程水头损失计算应符合GB50013-2018第7.2.2条的规定。6.2.4 管道局部水头损失计算应符合GB50013-2018第7.2.3条的规定。6.2.5 水力单相流冲洗不计重位压降，hw=0m06.2.6 气水两相流冲洗管道应按照满负荷水头损失进行计算，其计算应满足：a)沿程水头损失、局部水头损失按满管流计算；b)重位压降按最大重位压降计算。6.2.7 管道重位压降按式(3)计算：hw=gsinO1.(3)hw=1.sin(3)式中：0管道与水平面夹角角度，单位为度(。);1.管道长度，单位为米(m)(注：最大重位压降时应采用a=l。)6.2.8 气水两相流冲洗管道宜根据流型图进行流型判断，如图2所示，进水量和进气量应符合管道内形成气泡流、气团流或冲击流的流型要求。0.0010.01分散气泡流0.11101001000气相折算流速Vsg(ms)图2气液流型图其中,气相折算流速:液相折算流速:V_QwatCrs,-A(5)式中:Vsg气相折算流速，单位为米每秒(ms)；Vsi液相折算流速，单位为米每秒(ms)；Qair冲洗管道进气流量，单位为立方米每秒(11S);Qwate.冲洗管道进水流量，单位为
