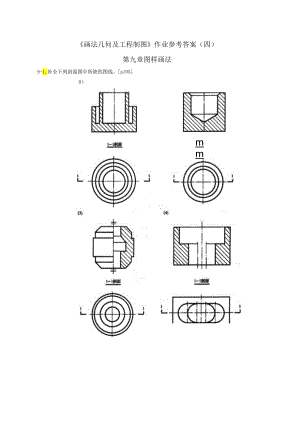

画法几何及工程制图作业参考答案（四）第九章图样画法9-1.补全下列剖面图中所缺的图线。plO50）mm9-2.将正立面图画成1-1剖面图，左侧面图画成半剖面图。P1069-3.根据给出的投影图，作出1-1剖面图。pl069-4.作出外墙的22剖面图（与雨蓬伸出墙面的宽度与台阶相同、窗眉与窗台同宽）。pl071-1M09-5作出1-1、22剖面图。plO7卜6.将正立面图、平面图改为剖面图，并作出3-3剖面图。2-2剂面IT刚面22断面%。画出下面梁所指定的剖面图和断面图。pll(答案见复习题)(1)r,22断面1.11-1例面(2) pill«12«11.29-10.根据给出的二投影图，在一张A4幅面的图纸上画出适当剖切的三面投影图，并标注尺寸。pll5(自行完成)第十章房屋施工图IO-1.根据教材画法几何及工程制图中所给定的房屋施工图，绘制下列图样。pl21(自行完成)1 .在A3幅面的图纸上，用1：100的比例抄绘底层平面图(p238)2 .在A3幅面的图纸上，用1：100的比例抄绘一立面图(p243)3 .在A3幅面的图纸上,用1：100的比例抄绘1-1剖面图(p246)
