洞口吊洞施工方案.docx

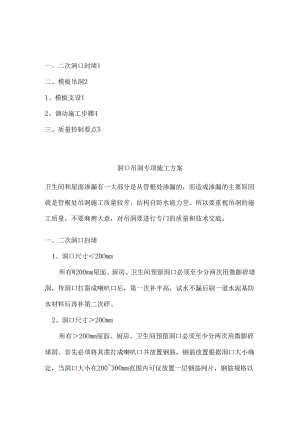

一、二次洞口封堵1二、模板吊洞21、模板支设12、调动施工步骤4三、质量控制要点5洞口吊洞专项施工方案卫生间和屋面渗漏有一大部分是从管根处渗漏的，而造成渗漏的主要原因就是管根处吊洞施工质量较差，结构自防水能力差。所以要重视吊洞的施工质量，不要麻痹大意，对吊洞要进行专门的质量和技术交底。一、二次洞口封堵1、洞口尺寸20Omm所有W200mm屋面、厨房、卫生间预留洞口必须至少分两次用微膨碎堵洞，待洞口打凿成喇叭口后，第一次补半高，试水不漏后刷一道水泥基防水材料后再补第二次碎。2、洞口尺寸20Omm所有20Omm屋面、厨房、卫生间预留洞口必须至少分两次用微膨碎堵洞。首先必须将其凿打成喇叭口并放置钢筋，钢筋放置根据洞口大小确定，当洞口大小在200300mm范围内可仅放置一层钢筋网片，钢筋规格以及间距同原结构板钢筋布置；当洞口大小在30Omm以上，需按照原结构板钢筋设计植筋后布置双层钢筋网片。混凝土封堵第一次补半高，试水不漏后刷一道水泥基防水材料后再补第二次碎。然后再采用高一个标号的微膨碎人工插捣密实。二、模板吊洞1、模板支设模板大小根据现场洞口大小而定，采用无褶皱，无破损的模板，在洞口下部支模。支模时，用铁丝吊住模板穿洞支模。待第一层位浇筑凝固之后，将多余铁丝剪除。模板拼接及支设如下图所示：2、吊洞施工步骤(1)洞口混凝土凿毛。在洞口封堵之前，首先将洞口周边凿毛，把洞口周边基层清理干净，凿毛形状为喇叭形。洞口凿除后，由队伍班组长报项目质检员验收，经过验收后方可进入下道工序，不合格重新返工剔凿。洞口混凝土凿除后形状(2)混凝土浇筑：混凝土浇筑前，用水湿润剔凿好的混凝土基层，然后进行混凝土浇筑。采用C35细石碎，一个洞口分两次浇筑，第一次浇筑一半，振捣密实。待第一层混凝土凝固后，方可浇筑第二层，第二次浇筑碎前，将未浇筑在位中的铁丝剪除、移走固定于楼板上的木条，以第一层碎为模板进行碎浇筑，第二次浇筑混凝土比楼板低10mm,表面收光。(3)管道根部细部处理：将混凝土和楼板高差部分采用水不漏进行局部加强。管道根部2cm范围内略高于楼板Ionlnb且抹30°小圆角。洞口周围用黄泥或砂浆围起30mm左右高的境，内蓄水做闭水试验，检查是否渗水漏水。(4)防水层施工：管道根部封堵完成后，即进行防水层施工。防水层从基层开始沿管道壁上翻300mm,其材质及相应要求同吊洞所在楼地面。防水层须密实无气泡，无孔洞，无破损且保证厚度达到规定要求。三、质量控制要点1、专人负责补洞。2、凿除预留洞四壁松动物，清除干净垃圾和灰尘，支好底模，充分洒水湿润，管子外壁和预留洞壁刷一道建筑胶水泥浆或界面剂，趁湿润浆时补洞；3、24小时内不得碰动管道；4、隔天试水无渗漏后，涂刷一道水泥基。
