集控大屏说明文档.docx

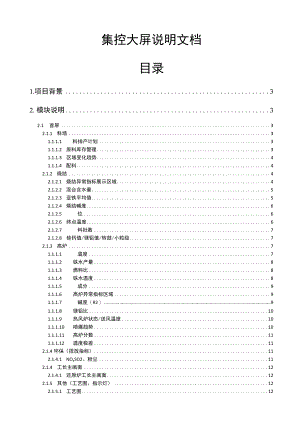

集控大屏说明文档目录1.项目背景32.模块说明32.1 首屏32.1.1 料场31.1.1.1 料排产计划31.1.1.2 原料库存管理31.1.1.3 区域变化趋势41.1.1.4 配料42.1.2 烧结42.1.2.1 烧结异常指标展示区域42.1.2.2 混合含水量52.1.2.3 亚铁平均值52.1.2.4 烧结碱度62.1.2.5 位62.1.2.6 终点温度62.1.2.7 料批数72.1.2.8 硅钙值/镁铝值/转鼓/小粒级72.1.3 高炉71.1.1.1 温度71.1.1.2 铁水产量81.1.1.3 燃料比81.1.1.4 铁水温度81.1.1.5 成分91.1.1.6 高炉异常指标区域91.1.1.7 碱度（R2）91.1.1.8 镁铝比101.1.1.9 热风炉状态/送风温度101.1.1.10 喷煤趋势101.1.1.11 高炉分数111.1.1.12 温度极差112.1.4环保（排放指标）112.1.4.1 NOxSO2、粉尘112.1.4 工长主画面122.1.4.1 还原炉工长主画面122.1.5 其他（工艺图、指示灯）122.1.5.1 工艺图122.1.5.2 指示灯1322一级DPM132.2.1烧结131.1.1.1 产量131.1.1.2 烧结燃耗比141.1.1.3 自返率局返率141.1.1.4 烧结碱度151.1.1.5 位151.1.1.6 烧结矿耗161.1.1.7 设备作业率161.1.1.8 小粒级17221.9转鼓172.2.2高炉182.2.2.2 高炉燃料比182.2.2.3 铁水成分192.2.2.4 炉前三项192.2.2.6 高炉矿耗202.2.2.7 碱度(R2)212.2.2.8 镁铝比21，q录入2.3 原料排产计划232.4 .1.3原料库存管理252.3.3目标值设置251.1.1.1 331261.1.1.2 二级屏261.1.1.3 高炉分数261.项目背景为了解决工业炼铁过程中各个环节数据冗杂繁多和数据监测困难的痛点，我们汇总提炼了整个炼铁过程中各个阶段对应的核心指标参数，以数据大屏为媒介展示汇总的核心数据，并实时与各个指标设定的目标值进行对照，使得能在第一时间将异常指标问题暴露并修复。其次提供多日的指标历史数据图表，具像化展示指标的在多日内的数据情况和趋势，得以观测指标的问题始末并及时做出分析调整。2.模块说明2.1首屏2.1.1料场2.11.1原料排产计戈IJ名称说明数据来源Excel导入数据展示1 .物料名称，一屏5条，大于5条轮播，15s轮播一次2 .展示时间：近20天（含当天）3 .变料当天物料颜色标红4 .大于两位小数保留两位小数页面刷新频率5mi2.1.1.2原料库存管理名称说明数据来源Excel导入数据展示1 .模矿图表和燃料图表2 .银矿名称、燃料名称，一屏4条，大于4条轮播，银矿图表和燃料图表轮播，15s一轮播3 .预警灯根据录入数值判断4 .大于两位小数保留两位小数页面刷新频率5min2.11.3区域变化趋势名称说明数据来源Excel导入数据展示1.2号料仓的8个区域2 .碱度、水份标红对应录入预警区间范围3 .大于两位小数保留两位小数页面刷新频率5min2.11.4配料名称说明数据来源MES数据展示1 .14个漏斗物料名称固定2 .配比保留两位小数3 .状态：正常、停机配比为O时显示停机，停机也标绿页面刷新频率15s2.1.2烧结2.1.2.1烧结异常指标展示区域名称说明数据来源集控系统数据展示1 .给定指标列表（20个）中当前为异常状态的指标进行展示，在下一次页面刷新时状态为正常的指标剔除2 .指标精度13个小时指标：烧结碱度铁品位烧结矿成分SiO2烧结矿成分MgO烧结矿成分AI2O3烧结矿成分Cr烧结矿成分Ni烧结矿成分P烧结矿成分Zn亚铁平均值转鼓小粒级小时料批数指标精度5个30s指标：机速点火温度终点温度风箱18烟道负压烟道温度指标精度2个天指标混合料温度混合料水份3.一次展示5条，超过5条轮播展示，一次轮播上移三条页面刷新频率15s21.2.2混合含水量名称说明数据来源数据展不Web录入1 .根据录入的数据计算业务天录入数据的平均值2 .展示近7天数据3 .目标值区间外标红页面刷新频率5min2.1.2.3亚铁平均值名称说明数据来源数据计算Mes取槽上标识数据数据展示1.展示过去24小时数据，根据取样时间展示2 .大于1位小数保留1位小数3 .大于目标值标红页面刷新频率5mi2.1.2.4烧结碱度名称说明数据来源Mes数据计算取槽上标识数据数据展示1 .展示过去24小时数据，根据取样时间展示2 .大于2位小数保留2位小数3 .目标值区间外标红页面刷新频率5min2.1.2.5铁品位名称说明数据来源Mes数据计算频率按业务小时每小时计算一次数据展示1 .展示过去24小时数据，根据取样时间展示2 .大于2位小数保留2位小数3 .目标值区间外标红页面刷新频率5min2.1.2.6终点温度名称说明数据来源Mes数据计算频率30s数据展不1 .展示过去24小时数据2 .保留整数3 .终点位置不是18,终点温度和终点位置均标红，终点位置为18,终点温度小于目标值标红4 .展示17、18、19号风口趋势图5 .操作建议规则复用OAl烧结规则预测和当前均不发生偏移为：无需调整机速根据当前阈值判断前移后移数量是否达到阈值判断是否发生前移后移根据当前终点位置判断是否已经发生偏移页面刷新频率15s21.2.7小时料批数名称说明数据来源BF数据计算频率按业务小时每小时计算一次数据展示1 .展示过去12小时数据，根据取样时间展示2 .大于1位小数保留1位小数3 .目标值区间外标红页面刷新频率5min2.1.2.8硅钙值/镁铝值/转鼓/小粒级名称说明数据来源Mes数据计算硅钙值、镁铝值取槽上标识；转鼓、小粒级每业务小时计算一次数据展示1 .硅钙值、镁铝值根据取样时间展示2 .硅钙值、镁铝值大于2位小数保留2位小数转鼓、小粒级大于1位小数保留1位小数3 .硅钙值、镁铝值目标值区间外标红转鼓小于目标值标红小粒级大于目标值标红页面刷新频率5min2.1.3高炉2.1.3.1高炉温度名称说明数据来源Mes数据计算频率30s自动采集一次数据展示1.对应高炉高度对应不同方位温度点，右侧趋势为不同高度高炉对应最高温度趋势2 .高炉温度卡片展示整数3 .每个高度高炉会选取最高温度与目标值进行对比区分绿黄红三种颜色页面刷新频率15s21.3.2铁水产量名称说明数据来源根据小时小批数*批铁计算数据计算频率每业务小时计算一次数据展示1.展示近24小时数据2 .累计值为业务天累计铁水产量3 .保留整数页面刷新频率5min2.1.3.3燃料比名称说明数据来源BF数据计算频率每业务小时计算一次数据展示1 .展示近24小时数据2 .燃料比、焦比、煤比保留整数3 .燃料比大于目标值标红4 .焦比煤比大于等于目标值标红页面刷新频率5min2.1.3.4铁水温度名称说明数据来源Mes数据计算频率30s自动采集一次数据展不1 .展示近2小时数据2 .保留整数3 .小于目标值标红页面刷新频率15s2.1.3.5铁水成分名称说明数据来源Mes数据计算频率每业务小时计算一次数据展不1. 展示近24h数据2. Si、Ni、Cr超过两位小数展示两位小数PsS超过三位小数展示三位小数3. Si、S超出目标值标红NisCr小于等于目标值标红P大于等于目标值标红页面刷新频率5min2.1.3.6高炉异常指标区域名称说明数据来源集控系统数据展示1 .给定指标列表（9个）中当前为异常状态的指标进行展示，在下一次页面刷新时状态为正常的指标剔除2 .指标精度7个小时指标：铁水成分Si铁水成分P铁水成分S铁水成分Cr铁水成分Ni指标精度1个30s指标：铁水温度指标精度1个天指标焦丁比3 .一次展示5条，超过5条轮播展示，一次轮播上移三条页面刷新频率15s2.1.3.7炉渣碱度(R2)名称说明数据来源Mes数据计算频率每业务小时计算一次数据展示1 .展示过去24小时数据2 .大于2位小数保留2位小数3 .目标值区间外标红页面刷新频率5min21.3.8镁铝比名称说明数据来源Mes数据计算频率每业务小时计算一次数据展示1 .展示过去24小时数据2 .大于2位小数保留2位小数3 .目标值区间外标红页面刷新频率5min2.1.3.9热风炉状态/送风温度名称说明数据来源Mes数据计算频率送风温度30s自动采集一次数据展示1 .送风温度展示过去2小时数据，热风炉状态固定2 .保留整数3 .超过目标值标红页面刷新频率15s2.1.3.10喷煤趋势名称说明数据来源Mes数据计算频率喷煤趋势30s自动采集一次数据展示1 .喷煤趋势展示过去2小时数据2 .超过两位小数保留两位小数页面刷新频率15s2.1.3.11高炉分数名称说明数据来源BF数据计算频率Imin数据展不1 .高炉分数展示过去20min数据2 .顺行指数、炉体温度指数、煤气流指数、渣铁指数、炉前指数根据对应因子的数值区间计算得分并给因子分配权重得出对应指数值；高炉分数根据这5个指数对应不同权重计算高炉分数。页面刷新频率15s2.1.3.12温度极差名称说明数据来源BF数据计算频率Imin数据展示左侧局炉实际和目标展示对应局度最局温度值，保留整数。右侧雷达图展示当前数据最高温度值和最低温度值（13.5米只展示最高温度），保留1位小数。页面刷新频率15s2.1.4环保（排放指标）2.1.4.1NO、SO2、粉尘名称说明数据来源Mes数据计算频率30s数据展示1 .展示近2h数据2 .保留整数3 .大于目标值标红页面刷新频率
