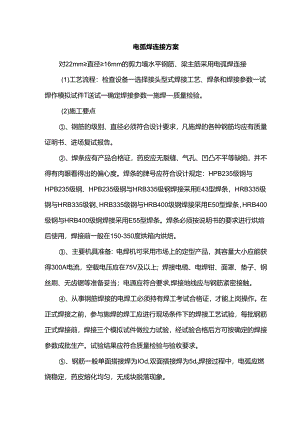

电弧焊连接方案.docx

电弧焊连接方案对22mm直径16mm的剪力墙水平钢筋、梁主筋采用电弧焊连接(1)工艺流程：检查设备一选择接头型式焊接工艺、焊条和焊接参数一试焊作模拟试件T送试一确定焊接参数一施焊质量检验。(2)施工要点、钢筋的级别、直径必须符合设计要求，凡施焊的各种钢筋均应有质量证明书、进场复试报告。、焊条应有产品合格证，药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。焊条的牌号应符合设计规定：HPB235级钢与HPB235级钢、HPB235级钢与HRB335级钢焊接采用E43型焊条，HRB335级钢与HRB335级钢、HRB335级钢与HRB400级钢焊接采用E50型焊条，HRB400级钢与HRB400级钢焊接采用E55型焊条。焊条必须按说明书的要求进行烘焙后使用，焊接前一般在150-350度烘箱内烘焙。、主要机具准备：电焊机可采用市场上的定型产品，其容量大小应能获得300A电流，空载电压应在75V及以上；焊接电缆、电焊钳、面罩、垫子、钢丝刷、无齿锯等准备妥当；电源应符合要求,焊接地线应与钢筋紧密接触。、从事钢筋焊接的电焊工必须持有焊工考试合格证，才能上岗操作。在正式焊接之前，参与施焊的焊工应进行现场条件下的焊接工艺试验，每批钢筋正式焊接前，焊接三个模拟试件做拉力试验，经试验合格后方可按确定的焊接参数成批生产。试验结果应符合质量检验与验收要求。、钢筋一般单面搭接焊为IOd,双面搭接焊为5do焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。、搭接焊时钢筋必须预弯,以保证两钢筋的轴线在一轴线上；搭接焊时，用两点固定，定位焊缝离搭接端部20mm以上。、作业场所要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电及火灾等事故；风力六级(含六级)以上天气、雨雪天气，不得露天作业。(3)质量要求、焊接表面应平整，不得有凹陷或焊瘤。、焊接接头区域不得有裂纹。、搭接焊焊缝厚度s不小于主筋直径的0.3倍，焊缝宽度b不小于主筋直径的08倍。、焊接过程中若发现接头有弧坑、未填满、气孔及咬边、焊瘤等质量缺陷时，立即修整补焊。、电弧焊接头尺寸偏差及缺陷允许值应符合下表:序号项目允许偏差检验方法1帮条沿接头中心线的纵向偏移0.5d尺量2接头弯折4度焊接检验尺检查3接头处钢筋轴线的偏移0.1d且不大于3mm4焊缝厚度-0.05d卡尺测量5焊缝宽度-0.1d尺量6焊缝长度-0.5d尺量7横向咬边深度0.5mm目测8焊缝气孔及夹渣的数量和大小在长2d的焊缝表面上2个，6mm尺量、目测
