管道设备冬季防冻施工方案.docx

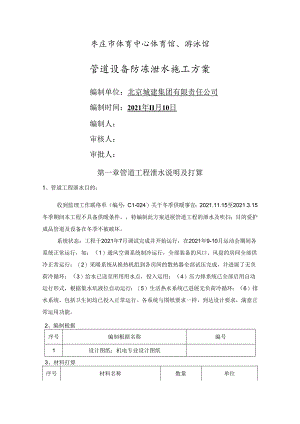

枣庄市体育中心体育馆、游泳馆管道设备防冻泄水施工方案编制单位：北京城建集团有限责任公司编制时间：2021年II月10日编制人：审核人：审批人：第一章管道工程泄水说明及打算1、管道工程泄水目的：收到监理工作联络单（编号：C1-024）关于冬季供暖事宜；2021.11.15至2021.3.15冬季期间本工程不具备供暖条件。，特编制此方案进展管道工程的泄水及吹扫；目的爱护成品管道及设备在冬季不被破坏。系统状态：工程于2021年7月调试完成并开始运行，在2021年9-10月运动会期间各系统正常运行，如：（1）通风空调系统制冷运行，全部装备的风口、风盘的房间全部供冷正常运行；（2）采暖系统从换热机组到各房间的散热器全部试压完成，并进展了无负荷冷循环；（3）给水已送至所用用水点，投入运用；（4）压力排系统已全部启用自动运行形式，根据集水坑液位自动运行；（5）生活热水系统已进展无负荷冷循环；（6）排水系统、包括卫生间均已投入正常运行。各系统与图纸要求一样，到达设计要求，满意正常运用功能。2、编制根据序号编制根据名称编号1设计图纸：机电专业设计图纸3、材料打算序号材料名称数量单位1高压氮气瓶200瓶2消防水龙带800米3乙二醇1200Kg4混凝土保温被50m25测温仪8个6手电筒8个7温度计（各机房1-2个）40个8电暖器120（暂估）台9保温棉被80（暂估）件10彩条塑料布100m24、需实行措施进展爱护的系统（1）空调系统：本工程空调涉水系统全部需进展泄水及吹扫如：空调水管道、风机盘管、组合式空调机组、冷冻水机组、冷却塔系统等。（2）给排水系统：本工程给（冷）水系统、给（热）水系统、压力排水系统等需进展泄水及吹扫。（3）采暖系统：本工程的采暖系统需进展泄水及吹扫、包括散热器、板式换热器等。5、方案工期：方案2021年11月10日至2021年11月30日完成管道的泄水及吹扫；新风入口的封堵与保温等工作。第二章管道泄水及吹扫防冻措施第一节给冷）水系统系统泄水：（1）首先关闭市政给水入户阀门，然后撤除2-2轴交2/G轴给水入户处管件，如此处无管件则撤除管道进展泄水。通过消防水龙带将水泻至29#集水坑。（2）关闭给水变频泵，撤除变频泵的止回阀给系统泄水；翻开水箱的泄水管，将水泻至给水泵房集水坑内，泻空水箱，然后用烘干机烘干水箱内部。并在水泵房内增设5台电暖气防止水泵内存水破坏水泵。（3）管道泄水：翻开顶层用水点的水龙头防止在泄水过程中将管道抽真空，造成管道变形。在管道的三通、弯头处，撤除三通、弯头并增加接水盘及DN65短节接消防水龙带进展泄水，泻至集水坑，并通过集水坑进展排水。在撤除管件处用高压氮气逐段进展吹扫。第二节给（热）水系统泄水1、由于本工程热水系统采纳不锈钢管卡压连接，撤除管件进展泄水清扫更换管道工程量较大，导致不能逐段进展吹扫，存在水不能泻净导致管道冻裂的风险。故热水系统采纳在各用水点翻开水龙头及花洒，在热水泵房撤除水泵前的止回阀进展泄水，泻至换热机房集水坑（34#）,通过集水坑排向室外；泄水过程需3天时间，派两人看管泄水点，两人看管集水坑；待泄水完成后安装阀门，复原保温，向系统内注入30%乙二醇防冻水溶液。2、撤除半容积式换热器RJ管道上的阀门，翻开容积式换热器的泄水阀门，进展泄水，泻至34#集水坑；泄水完成后用高压氮气进展吹扫。3、热媒管道在弯头处撤除保温，撤除弯头进展泄水，共4处8个DN250焊接弯头，通过消防水龙带分别排至18#集水坑、25#集水坑、34#集水坑。泄水完成后用高压氮气对管道进展吹扫。4、压力排水系统撤除管道上的止回阀和保温，泻除管道内的水；采纳潜污泵加消防水龙带将集水坑内的积水排至室外。集水坑坑底的存水采纳人工清扫的方式进展清理存水（共计43个集水坑）。下沉庭院集水坑再泄水及集水坑清理完毕后，撤除潜污泵（43台潜污泵），防止阀体冻裂。第三节空调水系统1、管道系统：翻开立管自动放气阀，在机组及能源中心泄水阀进展泄水；撤除管道弯头处的弯头分别为2-M/2-14轴（DN400无缝钢管弯头2个、DN125无缝钢管弯头2个、DNloO焊接钢管弯头2个）2-M/2-9轴（DN350无缝钢管弯头2个、DNlOO无缝钢管弯头2个、DN80焊接钢管弯头2个）2-J2-5轴（DN200无缝钢管弯头2个、DN80无缝钢管弯头2个、DN50焊接钢管弯头2个），进展泄水，通过在管道上加接水盘及消防水龙带分别泻至43#集水坑、35#集水坑；泄水时管道断口处派两人进展看管，集水坑处派两人进展看管。泄水完毕后采纳高压氮气进展逐段吹扫。2、（1）空调机组：翻开机组上部的自动放气阀，翻开机组下部泄水阀门进展泄水，通过胶皮软管（消防水龙带）排至机房集水坑，其中SAHU-Bl-U机组通过消防水龙带将水泻至31#集水坑在通过压力排水系统排至室外，泄水过程大约2天，每台派专职人员进展看管；撤除管道与机组连接的橡胶软连接；然后用高压氮气吹扫空调机组内的表冷器。翻开检修门在每台空调机组表冷器旁边安置电暖器一台，室温低于4时开启。采纳WDZD-BYJ-3*2.5导线为电暖器供电，每台预估10米。（2）o手动关闭新风密闭阀。并且在新风入口百叶实行封堵措施且进展暖被保温。防止冷空气通过百叶沿新风管道透过新风密闭阀进入空调机组内部，冻坏表冷段铜管。（3）为防止寒冷天气对设备的破坏建议在空调机组等重要设备机房区域。临时增加电暖器原则IOnIV台（电暖器功率不小于1.8KW）,电暖器按房间大小及设备位置合理布局。各空调机房安装温度表一台，室温低于8时开启电暖器。采纳WDZD-BYJ-3*2.5导线为电暖器电源线，每台预估10米。3、风机盘管：风机盘管数量较多，安装位置较分散，各楼层房间分散式安装。泄水工作强度较大，风机盘管安装高度较主管道位置低，主管道泄水后需单独撤除每台风机盘管与空调水系统连接的供回水支管软连接，进展泄水，吊顶内需做接水盘转接至消防水龙带泻至就近地漏或卫生间，泄水完毕后用高压氮气进展吹扫风机盘管。第三节采暖系统1、管道系统：翻开立管自动放气阀，在能源中心泄水阀进展泄水；撤除保温及管道弯头处的弯头，进展泄水。泄水完毕后采纳高压氮气进展逐段吹扫。2、散热器：散热器为落地安装，撤除手动放气阀；撤除散热器低处堵头进展泄水，需做接水盘转接消防水龙带泻至就近地漏或卫生间；泄水完毕后关闭球阀及温控阀，采纳高压氮气进展吹扫。3、地暖系统：地暖系统采纳撤除地暖系统集分水器处撤除活接（共15组集分水器，30个活接）待撤除管道完毕后向地暖盘管内注入乙二醇防冻液进展爱护，并在泳池区域入口（首层2-10轴/2-S轴）铺50平方米混凝土保温被进展爱护。并关闭此入口。第四节能源中心及冷却塔泄水1、关闭冷却塔补水管阀门，翻开冷却塔泄水阀，排空冷凝塔内存水及补水管余水。2、翻开能源中心冷却水总管泄水阀进展泄水；转接消防水龙带泻至能源中心积水坑，进展泄水。泄水完毕后采纳高压氮气进展逐段吹扫。3、翻开各水泵与竖向管道泄水阀，通过排水沟排至积水坑。然后用高压氮气吹扫泵体。再对水泵泵体进展保温。4、翻开各冷冻机组冷却和冷冻管道泄水阀，通过排水沟排至积水坑。然后用高压氮气吹扫机组。5、翻开板换等设备及管道泄水阀，通过排水沟排至积水坑。然后用高压氮气吹扫设备。6、为防止寒冷天气对设备的破坏建议在空调机组、能源中心、换热机房等重要设备机房区域。临时增加电暖器原则10肝/台(电暖器功率不小于1.8KW),电暖器按房间大小及设备位置合理布局。7、封堵各区域新风百叶防止冷空气进入，在百叶外实行棉被保温。8、对冷水机组，板换、空调机组等冬季不运行设备，泄水后实行棉被覆盖保温，外敷塑料布防潮。第三章风险躲避1、地上部分程度管撤除管道泄水时，由于无法限制流量及管道内真空度，可能造成流量突然变大，地面积水侵蚀墙面，造成泡装修面的状况。因此要留意成品爱护，在吊顶上泄水口增设塑料布隔绝。2、该工程于2021年7月调试完并开始运行，在2021年9-10月运动会期间各系统正常运行，:(1)通风空调系统制冷运行，全部装备的风口、风盘的房间全部供冷正常运行；(2)采暖系统从换热机组到各房间的散热器全部注满软化水，并进展了无负荷冷循环；(3)给水已送至所用用水点，投入运用；由于在泄水过程中必定撤除管道，导致冬季过后经运用过后的涉水系统需重新进展打压、系统清洗、调试；造成工期的拖延。3、由于地下室集水坑已撤除，如发生雨雪天气，采纳临时潜污泵进展排水;用消防水龙带排至室外集水坑。4.由于泄水本工程全部水管道处于无水状态，如采暖系统、空调水系统、消防系统、给排水系统；在全部系统无水状态下会给本工程消防平安带来隐患。因此期间每天派6人在两馆进展巡察与值班；制止在关内运用明火；楼内监控系统处于开启状态，并支配2人在消防限制室进展值班。
