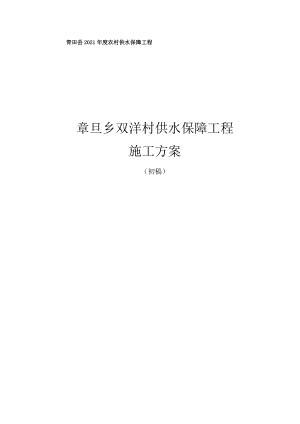

青田县2021年度农村供水保障工程章旦乡双垟村供水保障工程施工方案.docx

青田县2021年度农村供水保障工程章旦乡双洋村供水保障工程施工方案（初稿）江泓工程设计咨询有限公司二。二一年十月章旦乡双洋村供水保障工程施工方案（初稿）审定：朱时平审核：胡建平校核：张大林项目负责：王猛编写：苏心盎蔡维浩娄慧祺姚伟骏查若瑶江泓工程设计咨询有限公司二O二一年十月1工程概况12存在的主要问题23采取的主要措施44工程任务和规模74.1 设计供水范围及人口74.2 供水规模确定74.3 供水规模的计算和预测84.4 水量分析124.5 水质、水压的确定134.6 工程规模汇总表145施工组织设计175.1 施工条件175.2 主体工程施工175.3 施工管理205.4 施工总进度226劳动安全与卫生236.1 施工安全236.2 施工安全教育237投资概算267.1 编制依据267.2 编制说明26287.3 投资概算1工程概况章旦乡位于青田县城西南，东倚山口镇，南邻阜山乡，西接仁宫乡，北靠鹤城街道，交通便捷，距青田火车站9km,瓯双线贯穿全乡。章旦乡人民政府驻于章旦村，行政区域36.02km2,下辖行政村8个，户籍人口9469人（2019年）。章旦乡地形以海拔400m700m坡度在15°以上的中低山为主，耕地面积4420亩（2019年），林地面积40624亩（2019年）。双坤村距离章旦乡政府5km,户籍人口1080人。经济以出国经商和农业为主，村南山地蕴藏有叶腊矿，叶腊石含量在30%以上，在外坳头上洋，有白土泥藏量亦十分丰富，平均海拔在50Om以上，生产了大量的高山蔬菜，培植水果、树苗为农业生产基础。章旦乡双洋村供水保障工程受益村庄为过路底自然村、上寮头自然村、上坪自然村、底堞自然村、外寮自然村、瓦窑坦自然村、前坪自然村等。现有户籍受益人口1080人，设计受益总人口1169人。2存在的主要问题上坪自然村、底坤自然村、外寮自然村、瓦窑坦自然村、前坪自然村采用重力流供水方式将水输送到蓄水池，再通过蓄水池输送至用户。原有水源处取水设施老旧且海拔不满足集中供水需求，经过多年运行原有的输配水管道老化且不满足集中供水需求，现状水池分散且容积不满足集中供水需求，原有的净水消毒设备制水工艺不符合生活饮用水卫生标准(GB5749-2006)的要求，已无法满足经济社会发展和群众的用水需求，急需进行全面改造。上寮头自然村采用重力流供水方式将水输送到蓄水池，再通过蓄水池输送至用户。原有水源处缺少取水设施，无法充分利用水源水，供水站无净水设备，水质不符合生活饮用水卫生标准(GB5749-2006)的要求，已无法满足经济社会发展和群众的用水需求，急需进行全面改造。过路底自然村采用重力流供水方式将水输送到蓄水池，再通过蓄水池输送至用户。原有水源处缺少取水设施，无法充分利用水源水，经过多年运行原有的输配水管道老化，供水站无净水设备，水质不符合生活饮用水卫生标准(GB5749-2006)的要求，已无法满足经济社会发展和群众的用水需求，急需进行全面改造。3采取的主要措施根据双库村现状供水存在的问题，本工程分为三个供水站，其中上坤自然村、底坤自然村、外寮自然村、瓦窑坦自然村、前年自然村合并新建一个供水站，上寮头自然村在原有供水站的基础上进行改造提升，过路底自然村在原有供水站的基础上进行改造提升。上坪自然村、底坤自然村、外寮自然村、瓦窑坦自然村、前坪自然村原有供水模式为分散供水，本次改造在海拔高处新建供水站，满足集中供水需求，原有的水源点海拔相对低，故另选4个水源点，建造拦水堰坝，坝址以上集雨面积总和为0.49km20将来水引至新建的一体化净水消毒设备(10th)进行水质处理，再将水引至新建IOOm3蓄水池，最后在重力流作用下将水输送至用户，其中前坪村海拔较低,需要经新建5蓄水池减压后输送至前堞用水户。主要建设内容包含:新建拦水堰坝4座、新建滤池4座、新建一体化净化消毒设备(10th)l座、新建管理房1座、新建设备房1座、新建IOOm3蓄水池、新建5m3蓄水池1座、新建输、配水管并安装部分户水表、新建围墙、标识标牌等。上寮头自然村现状水源无取水设施，本次改造在原有水源处建造拦水堰坝，坝址以上集雨面积为0.13km20将来水引至新建的一体化净水消毒设备(1.5th)进行水质处理，再将水引至已建蓄水池，最后在重力流作用下将水输送至用户。主要建设内容包含:新建拦水堰坝1座、新建滤池1座、新建一体化净化消毒设备(1.5th)l座、新建管理房1座、新建围墙、标识标牌等。过路底自然村现状水源无取水设施，本次改造在原有水源处，本次改造在原有水源处建造拦水堰坝，坝址以上集雨面积为0Q5km20引水至新建的一体化净水消毒设备(1.5th)进行水质处理，再将水引至已建蓄水池，最后在重力流作用下将水输送至用户。主要建设内容包含:新建拦水堰坝1座、新建滤池1座、新建一体化净化消毒设备(l5th)l座、新建管理房1座、新建输、配水管并安装部分户水表、新建围墙、标识标牌等。序号工程名称自然村存在问题处理措施1章旦乡双坤村供水保障工程上岸自然村水源海拔不足；缺少净水设备；缺少统一管理蓄水池；管网老旧损坏，部分用户缺少水表另选水源新建堰坝及滤池新建水池；新建一体化净化消毒设备配管理房；新建输水管、配水管及水表。底坤自然村外寮自然村瓦窑坦自然村前坤自然村上寮头自然村水源缺少取水设施；缺少净水设备原水源处新建堰坝及滤池；新建一体化净化消毒设备配管理房过路底自然村水源缺少取水设施；缺少净水设备管网老旧损坏，部分用户缺少水表原水源处新建堰坝及滤池；新建一体化净化消毒设备配管理房；新建输水管、配水管及水表。表3-1双库村现状供水问题及工程处理措施汇总表4工程任务和规模4.1 设计供水范围及人口章旦乡双库村供水保障工程供水范围内现有户籍受益人口1080人，设计受益总人口1169人，设计受益人口为自然增长情况下常住人口数（包括外来人口）与设计年限10年内的人口自然增长总数之和。根据青田县“十四五”农村供水保障规划（2021年5月），本县人口自然增长率采用年自然增长率为7.9%o,故本次项目区人口自然增长率采用年自然增长率为7.9%0o4.2 供水规模确定在对供水范围用户的实地考察后，根据章旦乡双坤村村民生活习惯与用水状况，结合本地社会主义新农村建设发展状况，确定有关用水参数。4.2.1 设计年限本工程以2021年为设计现状年，以2031年为设计水平年，设计年限为10年。4.2.2 工程受益范围及人口分布本工程设计受益范围为青田县章旦乡双洋村，现有户籍受益人口1080人。根据青田县“十四五”农村供水保障规划（2021年5月），本县人口自然增长率采用年自然增长率为7.9%o,故本次项目区人口自然增长率采用年自然增长率为79%°,设计水平年（2031年）预测受益人口计算公式如下:P=AX(I+)"+<式中：p项目区设计水平年农村预测受益人口；P。项目区现状年农村饮水人口；«人口自然增长率；设计年限；P1设计年限内人口的机械增长总数。经计算，设计水平年（2031年）双坪村预测受益人口为1169人。4.3 供水规模的计算和预测供水规模计算方法分为人均综合用水量指标法、工业用地面积计算法和根据用水定额分项计算法三种。根据本工程的实际情况，拟采用水定额分项计算法。供水规模计算主要包括居民生活用水量、公共建筑物用水量、消防用水量、管网漏失水量和未预见水量等。（1）生活用水量QI生活用水定额根据村镇供水工程技术规范（S1.310-2019）的有关规定，本工程受益村为全日供水，户内有给水、排水设施且卫生设施较齐全，设计水平年（2031年）最高日生活用水定额根据各供水点村镇居民的用水现状、用水条件、经济条件、发展潜力等情况确定,本工程各供水点最高日居民生活用水量按1201./（人d）计算，同时符合浙江省用（取）水定额（2019年）中农村居民生活用水定额。(2)公共建筑用水量Q2根据村镇供水工程技术规范(S1.310-2019),村庄的公共建筑用水量，可考虑学校和幼儿园的用水，可根据师生数、是否寄宿以及用水定额确定；集镇和乡政府所在地的公共建筑用水量可取10%15%、建制镇可取15%25%。(3)饲养畜禽用水量Q3饲养畜禽用水定额根据村镇供水工程技术规范(S1.310-2019)有关规定确定，本工程去301./(头d)。(4)企业用水量Qa企业用水定额根据村镇供水工程技术规范(S1.3102019)有关规定确定，本工程取401./(人.d)。(5)管网漏失水量和未预见水量Q5根据村镇供水工程技术规范(S1.310-2019),管网漏失水量及未预见水量按上述四项用水量之和的1525%取值。各供水点管网漏失水量和未预见水量计算表见表4-1o(6)消防用水量Q6本工程消防用水不单独考虑。在配水管网设计时，按房屋布局情况设置消火栓，一旦发生火灾时，关闭其他用户的用水量，以满足消防要求。(7)浇撒道路和绿地用水量Q7根据规范和本工程的实际情况，不计此项。(8)总用水量Q总Q总=Q1+Q2+Q3+Q4+Q5经计算，本得项目区内设计水平年(2031年)总用水量。(8)供水规模确定综上所述，各项目设计供水规模详见表4-10(9)人均综合用水量计算人均综合用水量二供水规模/设计人口各供水点计算成果详见表4-1o(10)最高日平均用水量最高日平均用水量二供水规模/供水时间按全日24小时供水，各供水点计算成果详见表4-1。(H)最高日最高时用水量最高日最高时用水量二最高日平均用水量XK时变化系数K时，根据村镇供水工程技术规范(S1.310-2019),供水规模5000w>IOOOmVd,时变化系数取1.82.2,供水规模10002w2100m3d,时变化系数取2.025,供水规模VlOOn?/d,时变化系数取2.5300本工程供水点时变化系数见表4-1。表4-1供水点供水规模、最高口用水量计算表项目名称现状户籍人口Po-用水人口P居民最高日生活用水定教1.(-d)居民量高日生活用水ZlA村庄公共建筑用水量乡伎政府所在地公共建筑用水量牲育养殖(头)牲杳养整最高日用水定薮1./段(或H).(tl企业最高日生活用水定«1./(班)慧嘉桂.7d管网漏失水量妹,用水量比例(%)管网,林.及未预见用水量(7d)供水规模(7d)g超用水*(»7最高日平均时用水*(1.Zs)时变化系ft(Kh)最高日最高时用水加(1./S)学校人口学校最高日生活用水定额1./C1.d)黑叫黑n7d然建筑用水量比例(%)公共建筑用水量(7d)章旦多双库村供水保障工程10801169120140.280300000300040015211610.1381.8632.54.66双年自然村供水保障工程1040112512Q135,000300500300040015.20.25165.250.1381.7972.504.49上安头自然忖供:水保滓工程2Q22
