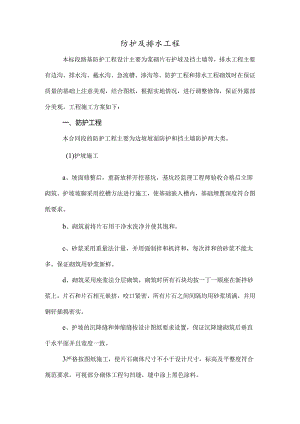

防护及排水工程施工方案.docx

防护及排水工程本标段路基防护工程设计主要为浆砌片石护坡及挡土墙等，排水工程主要有边沟、排水沟、截水沟、急流槽、渗沟等。防护工程和排水工程砌筑时在保证质量的基础上注意美观，结合图纸，根据实地情况，进行调整修饰，保证外露部分美观。工程施工方案如下：一、防护工程本合同段的防护工程主要为边坡坡面防护和挡土墙防护两大类。(1)护坡施工a、坡面修整后，重新放样开挖基坑，基坑经监理工程师验收合格后立即砌筑。护坡坡脚采用挖槽方法进行施工，使基础嵌入槽内，基础埋置深度符合图纸要求。b、砌筑前将片石用干净水洗净并使其饱和。c、砂浆采用重量法计量，并用强制拌和机拌和，每次拌和的砂浆不能太多，保证砌筑用砂浆新鲜。d、砌筑采用座浆法分层砌筑，砌筑时所有石块均按一丁一顺座在新拌砂浆上，片石和片石相互嵌挤，咬口紧密，所有片石之间间隔均用砂浆填满，并用钢钎插捣密实。e、护坡的沉降缝和伸缩缝按设计图纸要求设置，保证沉降缝砌筑后垂直于水平面并且宽度一致。3严格按图纸施工，使片石砌体尺寸不小于设计尺寸，标高及平整度符合规范要求。可视部分砌体工程勾凹缝，缝中涂上黑色涂料。g、砌筑过程中，随时养生，保持其表面湿润，在砌筑完以后,视天气情况养生7-14天或监理工程师要求的时间。(2)挡土墙的施工1、一般要求a、石料使用前必须浇水湿润，表面如有泥土、油漆、水锈均洗净。b、砌筑前对基底中风化严重的岩石应清挖至新鲜表面并立即砌筑，软弱地段的砌体工程挖到地基承载力达到设计要求后方可动工。c、片石砌筑采用坐浆法，砂浆必须饱满，石块间不紧靠，不采用灌浆方法砌石，竖缝较宽时，可在砂浆中塞以小石块，但不在底座上或石块下面用高于砂浆层的小石块支垫。d、砌体分层砌筑，砌体段较长时分段砌筑，两相邻工作段的砌体高差不超过1.2m,每层大体找平。砌筑上层时避免振动下层石块，砌筑工作中断后再行砌筑时，原砌层表面加以清扫和湿润。2、浆砌片石a、每一石块的尖锐凸出部分均在砌筑前整理好。b、砌筑时双面挂线施工，外面线条应顺直整齐，逐层收坡。相邻两层的竖缝均错开，水平及竖向缝较宽时用水泥砂浆填筑，但不宜大于4cmo3、泄水孔的设置a、泄水孔的管径不小于IOcm,长度和挡墙厚度等同，并有4%的坡向外排水。b、第一排泄水孔高于挡土墙外侧原地面30cm,泄水孔横向间距不大于3m,每2m高设一排泄水孔，上下交错成梅花型分布。4、勾缝、抹面及养生a、勾缝时，缝应嵌入砌缝内2cm深，均先开槽。勾缝前认真清理缝槽，并用水冲洗，湿润，用监理工程师认可的勾缝工具进行勾缝。b、抹面前认真清理，并用水冲洗，湿润，由监理工程师认可抹面龄期进行抹面。c、当抹面工作完成和砂浆初凝后，砌体表面应刷洗干净并用浸湿的草帘、草袋、麻袋等加以覆盖，至少在最初凝7日内经常洒水，使砌体保持湿润。d、在砌体养生期间避免撞或振动。5、台背回填a、挡土墙台背采用砂砾土及碎石土等透水性材料回填。b、台背回填分层填筑，层层夯实，最大松铺厚度不超过15cm,压实度不低于95%oc、泄水孔下先填30Cn）厚粘土并夯实，泄水孔周围直径Im范围内采用土工布全部包碎石，防止杂质堵塞泄水孔。d、台背回填在砌体强度达到70%以后方可进行，为避免损坏挡墙，重型压路机必须在距离墙身1.Om外对台背回填进行压实。不能采用重型压路机压实处，均采用碎石回填，并用打夯机层层夯实。e、当挡土墙背后土体坡度陡于1.1.5时，必须开2.0*0.6m的台阶，且压实度达到规范要求。6、伸缩缝a、伸缩缝从基础到挡土墙顶上下贯穿，宽度为2cm上下成一条直线。b、砌伸缩缝的石头采用切面，且有两个面成90。c、伸缩缝采用沥青麻絮扎实，前，顶、背三面均扎入15cm。扎实前将缝内什物清刷干净，连续填扎，保证伸缩缝饱满，密实。二、排水工程1、边沟、截水沟(1)测量放样，定线，开挖基坑；开挖基坑时如发现地质、水文和设计图纸不一致时，提出处理方案和加固措施报监理工程师批准。(2)沟壁整修：铺砌之前，进行整修，确保线型顺畅，同时保证沟底和沟壁坚实平整，沟底标高及断面尺寸符合图纸要求。2、急流槽(1)修整沟壁，开挖后，按急流槽断面尺寸整修沟壁及沟底，要求沟壁纵向顺直，横断面符合图纸要求尺寸。3、道路路基标准横断面图(图号：F1651S-Z0108-01)上标示边沟、截水沟均为土沟。
