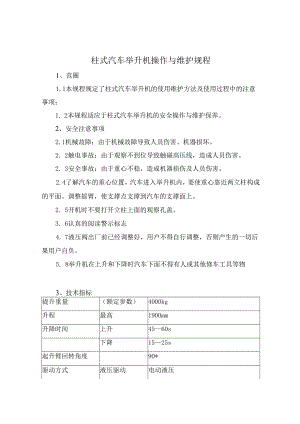

柱式汽车举升机操作与维护规程.docx

柱式汽车举升机操作与维护规程1、范圈1.1本规程规定了柱式汽车举升机的使用维护方法及使用过程中的注意事项；1. 2本规程适应于柱式汽车举升机的安全操作与维护保养。2、安全注意事项2.1机械故障：由于机械故障导致人员伤害、机器损坏。2. 2触电事故：由于观察不到位导致触碰高压线，造成人员伤害。2. 3安全事故：由于重心不稳，造成机器损伤及人员伤害。2.4了解汽车的重心位置，汽车进入举升机内，要使重心靠近两立柱构成的平面。调整摇臂，使支撑点支撑到汽车的支撑面上。2. 5开机时不要打开立柱上面的观察孔盖。3. 6认真的阅读警示标志4. 7液压阀出厂前已经调整好，用户不得自行调整，否则产生的一切后果用户自负。5. 8举升机在上升和下降时汽车下面不得有人或其他修车工具等物3、技术指标提升重量（额定参数）4000kg升程最高1900mm升降时间上升4560s下降1525s起升臂回转角度90*驱动方式液压驱动电动液压外型尺寸长X宽X高整机全重565kg*注：根据用户要目它可提供不同电压和频率产品（具体参数见设备标牌）4、设备调试4.1调试前的准备4.1.1在滑动小车的移动接触面加注润滑脂，要求从上到下所有的滑动面涂均匀。4.1.2往液压站油箱加注冬天N32或夏天N46号抗磨液压油。4.1.3按照电机铭牌上的条件进行连接电源，二项电要测试电压是否达到工作电压220v,三项电机注意电机的旋转方向。4.2调试及操作4.2.1检查电机电源是否安装正确。4.2.2检查所有连接螺栓是否紧固。4.2.3按动电机上升按钮滑动小车上升，停止按动上升按钮，滑动小车停止上升。要使滑动小车下降，须拉动安全锁后按下液压站的卸油手柄，滑动小车开始下降，松开卸油手柄，滑动小车停止下降。（特别提示：修车作业是，当汽车升至所需高度后，应先按动卸油手柄，使安全锁起到作用，确保作业的安全）。4.2.4液压系统中由于新安装可能有空气，上升和下降重复几次排气即可。5、维护规程5.1 日常保养与检查5.1.1 操作过程中检查安全锁位子5.1.2若工作时必须要检查安全锁与锁块卡锁情况5.1.3检查液压接头，油管是否泄露5. 1.4若有链条机构检查链条连接情况一一弯曲、断裂、松动5.1. 5检查钢丝绳连接情况一一是否弯曲、断裂、松动5.2. 6检查钢丝绳升降过程中的磨损情况5.3. 7检查所有卡簧连接情况，一定要可靠连接5. 1.8检查所有螺栓、螺母、螺钉的连接情况一一发现松动须立即拧紧5.1. 9检查电线及开关是否损坏5.1.10检查膨胀螺栓周围的地基强度5.1. 11检查摇臂情况，下垂是否严重，如变形严重必须更换5.1.12保证立柱底板的清洁一一防止尘土、油脂及其它腐蚀性物质的侵蚀5.1.13工作时确保摇臂锁咬合可靠5.1.14举升机任何部件都要安装牢固，不许有松动脱落的状况5.2每周保养与检查5.2.1检查膨胀螺栓强度及连接情况5.2.2检查膨胀螺栓周围的地基强度5.2.3检查液压油面高度5.2.4检查并拧紧松动的螺栓、螺母、螺钉5.2.5检查钢丝绳是否有磨损5.2.6若有链条机构检查油缸滑轮装配一一油缸连接板与滑轮销是否有磨损5.3每年保养与检查5.3.1若有链条机构要求链条润滑5.3.2滑块及立柱内侧与滑块接触的地方涂油脂润滑5.3.3定期更换液压油6、常见故障及排除方法故隙原因解决方法马达不工作1、检查保险丝2、检查电压是否正常3、马达烧毁4、启动开关烧毁5、限位开关烧毁1、更换保险丝2、给马达正常供电3、更换马达4、更换启动开关5、更换限位开关马达工作但不能举升1、马达反转(38OV)2、卸压阀常开3、泵吸入空气4、吸油管脱离5、油位低1、调换二相进线2、卸压阀更换或清洗3、拧紧进油管4、紧固吸油管5、加液压油(夏天N46#,冬天N32#)升降慢慢停下1、检查阀体中是否有杂物2、卸油阀是否堵塞3、外部油路是否泄露1、清除阀体中杂物2、清除卸油阀中杂物3、修补或更换空载工作但重载不工作1、电压过低2、卸压阀有杂物3、调压阀调整不当4、过载举升1、安装稳压器2、清除卸压阀中杂物3、适当调整到工作压力4、按举升能力要求举升速度慢或油溢出油箱1、油路中有空气2、吸油管中有空气3、回油管松1、排油放气2、重新密封紧固3、紧固回油管升降不水平1、钢丝绳没有调整1、调整水平2、地面安装不水平2、调整立柱水平螺栓无法紧固1、钻孔过大2、混凝土厚度、强度不够1、重新浇注后重钻2、重新浇注地基保险不工作1、保险轴、销生锈通常出现在外部潮湿地方或清洗区2、保险块拉簧断裂1、将举升机升至最高在滑块与立柱连接处加注润滑油2、更换拉簧
