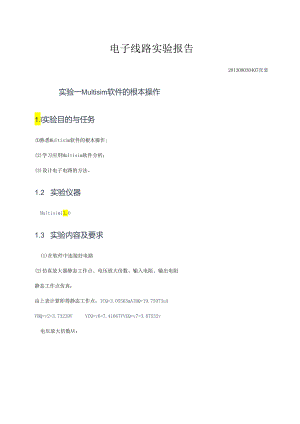

电子线路实验报告.docx

电子线路实验报告201308030407张豪实验一Multisim软件的根本操作1.l实验目的与任务(D熟悉Multisim软件的根本操作;(2)学习应用Multisim软件分析；(3)设计电子电路的方法。1.2 实验仪器Multisiml1.O1.3 实验内容及要求(1)在软件中连接好电路(2)仿真放大器静态工作点、电压放大倍数、输入电阻、输出电阻静态工作点仿真：由上表计算即得静态工作点：ICQ=3.05565mAIBQ=19.75973uAVBQ=v2=3.73239VVCQ=v6=7.41667VVEQ=v7=3.07532v电压放大倍数AV：那么计算电压放大倍数AV=vovi=623.26710=62.3267输入电阻:所以输入电阻Ri=vii=l0mv8.473uA=1.18OkQ输出电阻:所以输出电阻Ro=voI=l.103/952.086uA=l.158K实验二：运算放大器求和电路1.1 实验目的与任务(D掌握运算放大电路中求和电路的组成与根本工作原理；(2)建立反相求和电路；(3)分析电路性能。2. 2实验原理图2.1所示电路为集成运放加假设于电阻构成的反相求和电路，其电路输出与输入之和成比。根据虚短、虚断的概念，可知集成运放的反相输入端为虚地，由此可列出以下方程式如下所示,2.3实验内容(1)如以下图连接电路图(2)用示波器分别测出输入输出如以下图：俩个输入信号的波形如以下图：定位后直接读数据输入幅度V1P=141.331mv,V2P=282.665mv,除以根号二后即约为100mv,200mv输出电压的波形如以下图：定位后直接读幅值VPO=2.796v相位反相，除以根号二约为1.977v而理论计算VO=-IO(0.1/1+0.2/2)=-2误差范围内即得以证明加法器实现了功能。三实验三：场效应管放大电路2.1 实验目的与任务掌握场效应管放大器电路根本原理及根本性能。2.2 实验原理场效应管放大电路有三种根本组态：共源电路、共漏电路、共栅电路。图3.1所示结型场效应管共源放大电路实验所用的电路，结型场效应管采用理想模型，直流偏置采用分压偏置电路。栅极输入信号,漏极输出信号。源极为输入回路和输出回路的公共端。3. 3实验内容及要求(1)建立如图1所示的结型场效应管共源放大电路。结型场效应管取理想模式。用信号发生器产生频率为IkHz、幅值为IOmV的正弦信号；(2)翻开仿真开关，用示波器观察场效应管放大电路的输入波形和输出波形。测量输出波形的幅值,计算电压放大倍数。建立如图2所示的场效应管放大电路的直流通路。翻开仿真开关，利用电压表和电流表测量电路静态参数1.1 4实验结果及要求(1)连接电路图观察输入输出波形示波器-XSCl直接定位那么易得电压放大倍数AV=97.987/9.862=9.93(2)如以下图连接直流通路利用电压表和电流表测到的栅源电压，漏源电压，漏极电流。漏极电流Id=557.776uA栅源电压Vgs=2.524v漏源电压VdS=5.927v四实验四：晶体三极管共发射极放大电路1.2 实验目的与任务(1)建立单管共发射极放大电路；(2)分析共发射极放大电路放大性能：(3)分析共发射极放大电路频率特性；(4)分析共发射极放大电路静态工作点。1.3 实验内容(1)建立单管共发射极放大电路实验电路，如图1所示。NPN型晶体管(QN1.电流放大系数为80,基极体电阻为100Q,发射结电容为3pF,集电结电容为2pF°用信号发生器产生频率为IkHz、幅值为5mV的正弦交流小信号作为输入信号。示波器分别接到输入波形和输出端观察波形。电路图连接如下：(2)翻开仿真开关，双击示波器，进行适当调节后，用示波器观察输入波形和输出波形。注意输出波形与输入波形的相位关系。并测量输入波形和输出波形的幅值，计算放大电路的电压放大倍数。由波形图看出，输入与输出相位反相，电压放大AV=1.27v4.98mv=255通过波特图示仪读出对数值换算过来也大概为250左右。(3)建立共发射极放大电路静态工作点测量电路。如以下图所示。利用直流电压表和电流表测量集电极电压、电流以及基极电流。判断晶体管是否工作在放大区。由万用表测出，基极电流IB=19.429UA基极发射极VBE=743.197mv集电极电流IC=1.234mA集电极发射极VCE=4.596V有数据判断，发射极正偏，集电极反偏，故处于放大区(4)如果将基极电阻由580kQ改变为400kC,再测量各项电压、电流，判断晶体管是否工作在放大区。然后将图1中基极电阻Rb由58Ok改变为400k,再用示波器观察放大电路的输入波形和输出波形，观察输出波形发生什么样的变化，属于什么类型的失真。如果改成400K,静态工作点升高，会出现饱和失真，如以下图所示：
