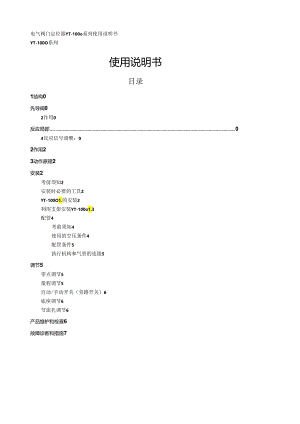

电气阀门定位器YT-100o系列使用说明书YT-100O系列使用说明书目录1结构0先导阀02作用0反应局部04反应信号调整：02作用23动作原理2安装2考前须知2安装时必要的工具2YT-100O1.的安装2利用支架安装YT-100o1.3配管4考前须知4使用的空压条件4配管条件5执行机构和气管的连接5调节5零点调节5量程调节5自动/手动开关（旁路开关）6底座调节6节流孔调节6产品维护和检查6故障诊断和措施71结构先导阀先导阀为定位器关键核心零部件，极易损坏，本公司生产的YT-100O系列先导阀可替代原装定位器先导阀。厂家直销高仿韩国永泰YT-100O型系列电气阀门定位器此宝贝名称：先导阀，行业内称：放大器，2作用作用是：力平衡原理通过喷嘴调节气体流量的输出大小。先导阀是阀门定位器的主要部件之一。先导阀就像是人的心脏一样，非常关键。好的先导阀可以保证定位器的精确动作和使用寿命。是电气阀门定位器的核心部件。也是易损坏部件。欢送新老客户购置备件使用。反应局部反应局部模块结构简图：YT-100O系列电气阀门定位器为我厂引进国外先进技术，并采用进口元件研制而成。该系列定位器除原有阀门定位器功能外，另有阀门位置信号反应功能、还可以带阀门开度1.CD现场显示功能。4反应信号调整：调整反应信号以前，需先调整好定位器，并正确连接DC24v反应用电源。序号操作按键说明电流表读数1.ED灯状态1长按“SET”确定键翻开上盖。按住“SET/确定键”。当模块1.ED指示灯全亮然后慢闪烁，放开按键，系统进入调试状态。在调整之前不定1.ED灯全亮后慢闪烁几下2短按“SET”确定键给定定位器输入信号为4mA,待电流表读数到达整定值后，按一下“确定键”。即表示4mA位置调整完毕，系统自动进入8mA位置调整等待状态。（可通过“+键调整，具体见最后备注项4.00MA-8.00MA左右1.ED灯闪烁一下3短按“SET”确定键给定定位器输入信号为8mA,待电流表读数到达整定值后，按一下“确定键”。即表示8mA位置调整完毕，系统自动进入12mA位置调整等待状态。（可通过“+”）键调整，具体见最后备注项8.00MA-12.00MA左右1.ED灯闪烁一下4短按eSET”确定键给定定位器输入信号为12mA,待电流表读数到达整定值后，按一下“确定键”。即表示12mA位置调整完毕，系统自动进入16mA位置调整等待状态。（可通过“+键调整，具体见最后备注项12.00MA-*16.00MA左右1.ED灯闪烁一下5短按“SET”确定键给定定位器输入信号为16mA,待电流表读数到达整定值后，按一下“确定键”。即表示16mA位置调整完毕，系统自动进入20mA位置调整等待状态。（可通过“+键调整，具体见最后备注项16.00MAf20.00MA左右1.ED灯闪烁一下6短按“SET”确定键给定定位器输入信号为20mA,待电流表读数到达整定值后，按一下“确定键”。此时1.ED灯会闪烁几下后保持一个亮度不变，表示调整完毕。（可通过“+键调整，具体见最后备注项变化几次回到20.00MA1.ED灯闪烁几下备注+：增加键一：降低键当调整反应信号时，如遇到系统返回的电流信号偏差超出可接受范围，可按“+”或来提高或降低输出电流，使反应信号到达允许值。有偏差的值一整定值说明：“+”、键2-6步骤可能会用到如需要在给定信号4mA的位置返回20mA反应信号，可在第一步时给定定位器输入信号为20mA,然后每步调整时按20mA-16mA-12mA-8mA-4mA依次递减定位器的输入信号。注意：反应信号电流在出厂时已经过整定，误差不会超过0.5mA。2作用3动作原理为了翻开阀门增加电流信号，力矩马达()产生电磁场，挡板()受电磁场力远离喷嘴()。喷嘴()和挡板()间距变大，排出先导阀()内部的线轴()上方气压。受其影响线轴()向右边移动，推动挡住底座()的阀芯()，气压通过底座()输入到执行机构()。随着执行机构气室(内部压力增加，执行机构推杆下降，通过反应杆(把执行机构推杆(的位移变化传到达滑板(。这个位移变化又传到达量程反应杆(，拉动量程弹簧M当量程弹簧和力矩马达()的力保持平衡时，挡板()回到原位，减小与喷嘴()间距，随着通过喷嘴()排出空气量的减小，线轴()上方气压增加，线轴()回到原位，阀芯()重新堵住底座()，停止气压输入到执行机构()。当执行机构()的运动停止时，定位器保持稳定状态。安装考前须知产品安装时请遵守如下事项：Z安装前必须完全切断阀门执行机构和其他周边附件的所有输入信号和气源信号，。Z为了防止系统停机要通过旁通阀或类似装置把控制阀从系统中隔离，。Z执行机构内部不能留有空压。安装时必要的工具安装时必要的工具和螺丝如下：内六角扳手(按必要尺寸)十字螺丝刀一字螺丝刀六角螺栓头用扳手(按必要尺寸)YT1OOO1.的安装YrlOOO1.使用在直行程(直线运动形阀门。如弹簧复位型隔膜式执行机构或活塞式执行机构的直通阀，闸阀等执行机构推杆上下直线型运动的阀门。YT-100O1.的部件如下。安装YT-10001.前请确认如下部件。YT-100O1.本体。反应杆和固定弹簧。(YT-I(X)O1.)固定螺母安装在本体主轴下方。M8X1.25P六角螺栓个。M8螺栓垫片个。利用支架安装YT-1OOO1.制作可以正确连接在执行机构支架上的定位器支架。制作支架时要考虑的核心事项如下：YT10001.50%反应杆在阀门行程的位置要水平。(参考本说明书页第项内容。)在执行机构和阀杆连接件上的反应杆连接棒必须要连接在阀门行程和刻在反应杆上的刻度一致的位置。(参考本说明书页第项内容。)(2)YT-10001.利用螺栓组装支架和本体。YT-100O1.组装时按如下列图所示，用规定的螺栓把固定到支架上。指定的螺栓规格是M8X1.25P,其它标准螺栓也可选用。YT-100o1.支架和组装固定后，连接到执行机构的支架上，但不要完全拧紧，螺栓请保存一定的空隙。在阀轴和执行机构推杆的连接件上安装YT-100O1.反应杆的连接棒。YT-100O1.反应杆上的一字槽的高度是6.5mm,因此连接棒的直径要小于6.3mm。在执行1.机构上临时安装空气过滤减压阀，适当调解空气过滤减压阀的压力，使行程指示器达50%到阀门行程的位置。把安装在阀杆连接件上的连接棒插入到反应杆字槽内。这时要把连接棒如图正确插入到反应杆上的固定弹簧上，才能减小滞后度。请确认当阀门行程在50%时，YT-100O1.的反应杆是否成水平。如果不保持水平，请调整支架和反应杆连接件，使反应杆成水平。如果安装YT-100O1.后反应杆不成水平，那么对产品的线性会有影响。确认阀门行程。YT-100O1.的反应杆上刻有对应阀门行程的数字。如下列图把连接棒安装在反应杆上与阀门行程相同的数字刻度上。为了使其一致左右调节YT-100O1.的支架的位置和连接棒的位置后在固定。考前须知安装后，利用空气过滤减压阀调节阀门。当阀门行程到达0%和100%时，确认反应杆有没有碰到YT-100O1.后面的反应杆挡板。如果碰到，那么把YT-100O1.远离执行机构推杆，使反应杆不碰到反应杆挡板。反馈挡板和反馈杆之间非接触的状态图按上述步骤正确安装YT-100O1.后，拧紧支架和反应杆连接棒卜.的螺母，使其固定。配管连接导管前请注意如下事项：考前须知为了防止通过空气压缩机和空压系统进入水分，油污等异物，请正确选用设备。YT-100O系列产品的气源连接口前方，必须安装过滤器或带有过滤功能的空气过滤减压阀防止，水分油污等异物进入产品内部，。使用的空压条件使用的空压必须满足如下条件。使用比周围温度露水点至少要低于的枯燥的空气100Co用可过漉5微米以下的滤网过滤异物质。不能含有润滑油等油污。得符合ANSI/ISA57.3-1975(R1981)或ISAS7.3-1975(R1981)oYT-100O系列产品的供气压力范围是1.4-7kgfcm2(140700kPA),请不要超过这个压力范围使用。空气过滤减压阀的供应压力要设定为比执行机构的使用压力或弹簧系数范围大10%左右的大小。配管条件接管前请去除导管内部的异物质。气管不能被压或破裂。YT-100O为了维持的充分流量，气管的内径得超过6mm(外径IOmm)。气管的长度不要超过所需长度以上，因为导管内部的摩擦力会影响空气流量。执行机构和气管的连接YT-100o系列产品设计为信号增加时，从出口I(OUTI)输出压力，因此使用在单作用的执行机构时，要把出口I(OUTl)和执行机构气室相连接。双作用的情况，根据量程调解件安装位置和执行,机构的动作方向连接气管的方法会不同，请参考下面图片。调节零点调节输入电流信号(4mA或20mA),顺时针或反时针旋转零点调节旋钮，对准执行机构起始点。执行机构起始点要根据阀门和系统的要求而定。如下列图，'方向旋转时，零点弹簧拉伸，零点上升，方向旋转，零点弹簧缩紧，零点下降。如果使用弹簧复位型单作用执行机构，最好先确认定位器压力表显示的压力是不是标准压力。量程调节调整好零点之后，输入(2OmA或4mA)电流信号。确认执行机构上行程标尺，如果行程指示器低于指定行程亥IJ度，请把程旋钮向'+'方向旋转，如果高于阀门程亥IJ度，把程旋钮向方向旋转降低量程。调节量程后，零点会发生变化，要重新调整零点。调整零点后在重新调整量程，要反复进行几次零点和量程调节。调整好之后，在拧紧锁定螺丝。自动/手动开关旁路开关通过先导阀上面的自动/手动开关，可以自动/手动调节阀门。产品出厂时设定为自动'A',如果要设定为手动调节，请把自动/手动开关反时针旋转。设定为手动调节，那么安装在YT-100O前面的空气过滤减压阀的压力直接输入到执行机构如果单作用使用出口2(OUT2)或双作用定位器的情况，自动/手动开关不起作用。底座调节出厂时，底座调节旋钮设定为最正确状态因此用户一般不须要调整。请不要任意调整底座调节旋钮和锁定螺丝。底座调节适用于双作用定位器。有必要调整压力平衡点时，通过底座调节可以进行调整但会影响定位器的性能因此最好维持出厂时的设定点。节流孔调节一般小型执行1.机构安装定位器后容易产生振荡现象。这种情况可以通过调节节流孔，减小输入到执行1.机构的流量来解决振荡问题。节流孔分为如下3种。执行机构内部气室容积节流孔孔径标记符号90cm3以下l190180cm322180cm3以上无3如下列图卸下先导阀下方的出口1和出口2上的0型圈，放入节流孔放入节流孔后，重新按装O型圈。操作中要防止异物进入孔内。如果加上节流孔后还发生振荡，请和我公司或我公司代理商联系。产品维护和检查如果气源压力变化定位器有可能不能正常工作，要定期确认气源状态确认净化系统是否正常。解开先导阀时，要注意防止先导阀
