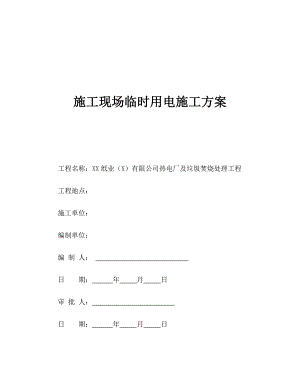

垃圾焚烧处理工程施工现场临时用电施工方案.doc

施工现场临时用电施工方案工程名称：XX纸业（X）有限公司热电厂及垃圾焚烧处理工程工程地点： 施工单位： 编制单位： 编 制 人： 日 期： 年 月 日审 批 人： 日 期： 年 月 日目 录一、编制依据1二、临时施工用电工程概况1三、主要技术条件2四、1#总配电箱(钢结构加工场地)用电设计2五、2#总配电箱(钢筋、木工加工棚，塔吊，主厂房现场)用电设计14六、3#总配电箱(施工现场及炉后现场)用电设计27七、安全用电技术措施41八、防火措施48九、施工现场临时用电平面布置图49施工现场临时用电施工方案一、编制依据1、施工现场临时用电安全技术规范（JGJ462005）2、建筑工程施工现场供用电安全规范（GB50194-93）3、施工现场设施安全设计计算手册现场临时用电部分4、公司有关施工现场临电的文件5、施工现场总平面布置图二、临时施工用电工程概况XX纸业（X）有限公司热电厂和垃圾焚烧处理工程主要包括热力主厂房及锅炉房、垃圾焚烧主厂房及锅炉、烟囱、干煤棚、输煤系统、水系统、脱硫系统等单位工程。为了满足施工要求，确保工程顺利、合理按计划进行，需配备的电气机械设备主要有塔吊、砂浆搅拌机、闪光对焊机、电焊机、电渣压力焊、可控硅整流弧焊机、CO2气体保护焊机、钢板切割机、卷板机、空气压缩机、钢筋切断机、钢筋弯钩机、钢筋调直机、卷扬机、砼震动器、照明灯具等用电设备，主要用电设备如下表：临时施工主要用电设备表设备名称功率(KW)规格型号数量(台)备 注塔吊38QTZ632砼输送泵32.2HB-151闪光对焊机100ND1001电焊机20BX-3002钢筋切断机4GQ403钢筋弯曲机3GW403钢筋调直机4GT4/142木工圆锯3MJ1143砼震动器1.110包括平板震动器砂浆搅拌机7JDY5001后期使用电渣压力焊40CZH-36A2泥浆泵310交流电焊机16.7BX1-40010与气体焊交替使用可控硅整流弧焊机24.93ZX5-6003与气体焊交替使用CO2气体保护焊机19.1NBC-500s6不同时使用移动式空压机5.812v-0.6/73与气体焊交替使用角向磨光机0.31506卷板机45W11-40×20001间断使用BZ型超高压油泵站22BZ63-2.53在焊接完后使用三、主要技术条件1、临时电源由甲方提供的一台2000KVA临时变压器引至各总配电箱。现场采用380V低压供电。2、临时用电采用TN-S三相五线制保护系统供电。3、现场根据用电需要设置三个总配电箱、六个分配电箱及若干个开关箱。1#总配电箱为钢结构加工场地用电，2#总配电箱为钢筋、木工加工棚、塔吊及施工现场用电，3#总配电箱为施工现场及炉后用电。4、根据施工现场用电设备布置情况，采用电缆直接埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电两级保护。5 、按照JGJ46-2005规定制定施工组织设计，接地电阻R10。四、1#总配电箱(钢结构加工场地)用电设计1、确定用电负荷: (1)交流电焊机5台Kx=0.5 Cos=0.4 tg=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cos=16.7×0.4=6.68kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×6.68=4.72kWPjs=Kx×Pe=0.5×4.72=2.36kWQjs=Pjs×tg=2.36×2.29=5.41kvar(2)可控硅整流弧焊机Kx=0.5 Cos=0.4 tg= 2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=24kWPe =n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×24=16.97kWPjs=Kx×Pe=0.5×16.97=8.49kWQjs=Pjs×tg=8.49×2.29=19.44 kvar(3)卷板机Kx=0.5 Cos=0.4 tg=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=45kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×45=31.82kWPjs=Kx×Pe=0.5×31.82=15.91kWQjs=Pjs×tg=15.91×2.29=36.45kvar(4)BZ型超高压油泵站Kx=0.5 Cos=0.4 tg=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=22kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×22=15.56kWPjs=Kx×Pe=0.5×15.56=7.78kWQjs=Pjs×tg=7.78×2.29=17.82 kvar(5)交流电焊机5台Kx=0.5 Cos=0.4 tg=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cos=16.7×0.4=6.68kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×6.68 =4.72kWPjs=Kx×Pe=0.5×4.72=2.36kWQjs=Pjs×tg=2.36×2.29=5.41 kvar(6)BZ型超高压油泵站2台Kx=0.5 Cos=0.4 tg= 2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=22kWPe=n×(Jc/Jc1)1/2×Pn= 1×(0.5/1)1/2×22 =15.56 kWPjs=Kx×Pe=0.5×15.56=7.78kWQjs=Pjs×tg=7.78×2.29=17.82 kvar(7)移动式空压机3台Kx=0.5 Cos=0.4 tg= 2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=5.81kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×5.81=4.11 kWPjs=Kx×Pe=0.5×4.11=2.05kWQjs=Pjs×tg=2.05×2.29=4.71kvar(8)角向磨光机3台Kx=0.4 Cos= 0.7 tg=1.02Pjs=0.4×0.3=0.12 kWQjs=Pjs×tg=0.12×1.02=0.12 kvar(9)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×Pjs=0.9×(18.71+2.36×5+8.49+15.91+7.78+2.36×5+7.78×2+2.05×3+0.12×3)=86.919kW总的无功功率Qjs=Kx×Qjs=0.9×(24.94+5.41×5+19.44+36.45+17.82+5.41×5+17.82×2+4.71×3+0.12×3) =182.617kvar总的视在功率Sjs=( Pjs2+Qjs2)1/2=(86.9192+182.6172)1/2=202.247 kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=202.247/(1.732×0.38)=307.292 A2、1-1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线。 (1)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx=1 Cos=0.4 tg=2.29Ijs=Kx×Pe/(Ue×Cos)=1×4.72/(0.38×0.4)=31.08Aii)选择导线选择YJLV-4×16 ，直接埋地时其安全载流量为96A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(2)、可控硅整流弧焊机开关箱至可控硅整流弧焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx=1 Cos=0.4 tg=2.29Ijs=Kx×Pe/(1.732×Ue×Cos)=1×16.97/(1.732×0.38×0.4)= 64.46Aii)选择导线选择YJLV-4×70 ，直接埋地时其安全载流量为212A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，漏电保护器为 DZ10L-250/3。(3)、卷板机开关箱至卷板机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx=1 Cos= 0.4 tg= 2.29Ijs =Kx×Pe/(1.732×Ue×Cos)=1×31.82/(1.732×0.38×0.4)=120.87Aii)选择导线选择YJLV-4×70 ，直接埋地时其安全载流量为212A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，漏电保护器为DZ10L-250/3。(4)、BZ型超高压油泵站开关箱至BZ型超高压油泵站导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx=1 Cos=0.4 tg=2.29Ijs=Kx×Pe/(1.732×Ue×Cos)=1×15.56/(1.732×0.38×0.4)=59.09Aii)选择导线选择YJLV-4×50，直接埋地时其安全载流量为177A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。(5)、1-1号动力分箱至第1组电机(交流电焊机、可控硅整流弧焊机、卷板机、BZ型超高压油泵站)的开关箱的导线截面及分配箱内开关的选择。i) 计算电流交流电焊机Kx=0.5 Cos=0.4 tg=2.29Ijs=Kx×Pe×台数/(Ue×Cos)=0.5×4.72×1/(0.38×0.4)=15.54A可控硅整流弧焊机Kx=0.5 Cos=0.4 tg=2.29Ijs=Kx×Pe×台数/(1.732×Ue×Cos)=0.5×16.97×1/(1.732×0.38×0.4)=32.23A卷板机Kx=0.5 Cos=0.4 tg=2.29Ijs=Kx×Pe×台数/(1.732×Ue×Cos)=0.5×31.82×1/(1.732×0.38×0.4)=60.43ABZ型超高压油
