型钢工程施工组织设计方案.doc

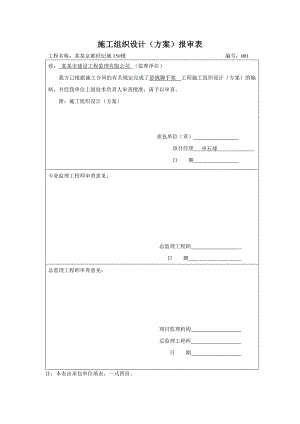

施工组织设计（方案）报审表工程名称：某某京都世纪城15#楼编号：001致： 某某市建设工程监理有限公司 （监理单位）我方已根据施工合同的有关规定完成了悬挑脚手架工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案） 承包单位（章） 项目经理 申石球 日 期 专业监理工程师审查意见：总监理工程师 日 期 总监理工程师审查意见： 项目监理机构 总监理工程师 日 期 注：本表由承包单位填表，一式四份。某某京都世纪城15#楼型钢悬挑脚手架专项施工方案编制人: 职务： 技术负责人 负责人： 职务： 项目经理 审核人： 职务： 总 工 某某省宇泰建筑工程有限公司 某某年 10 月 22 日 目录一、编制依据2二、工程概况2三、总体筹划及施工部署2四、搭设流程及施工工艺3（一）普通型钢悬挑脚手架3（二）悬挑脚手架阳角型钢5五、材料选择及构造要求5（一）普通型钢悬挑脚手架5（二）悬挑脚手架阳角型钢6六、劳动力安排6七、脚手架检查与验收7八、脚手架搭设安全技术措施7普通脚手架7九、脚手架拆除安全技术措施8十、设计计算8 脚手架专项施工方案一、编制依据1、依据京都世纪城15#楼京都世纪城15#楼工程施工设计图纸；2、依据京都世纪城15#楼工程施工组织设计；3、各类参考规范、图书：建筑施工计算手册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范GB50017-2003 中国建筑工业出版社；建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；建筑结构荷载规范GB50009-2001中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社；建筑地基基础设计规范GB50007-2002中国建筑工业出版社；建筑施工安全检查标准JGJ59-99中国建筑工业出版社；二、工程概况京都世纪城15#楼工程；工程建设地点：某某市某某大道与屏峰路交界处；属于异型剪力墙结构；共七层；建筑高度：23.275m；标准层层高：3m ；总建筑面积：28006平方米；总工期：365天。本工程由某某京都伟业房地产开发有限公司投资建设，某某省宏艺设计有限公司设计，某某省水工环地质工程勘察院，某某市建设工程建设监理有限公司监理，某某省宇泰建筑工程有限公司组织施工；由申石球担任项目经理，曾昭雄担任技术负责人。三、总体筹划及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99等检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定对1-44轴采用以下脚手架方案：普通型钢悬挑脚手架、悬挑脚手架阳角型钢（二）、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：申石球（项目经理）组长，负责协调指挥工作；贺卫民（施工员）组员，负责现场施工指挥，技术交底；甘长庚（安全员）组员，负责现场安全检查工作；宁常德（架子工班长）组员，负责现场具体施工；四、搭设流程及施工工艺（一）普通型钢悬挑脚手架悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。搭设参数表：搭设参数普通型钢悬挑脚手架立杆横向间距或排距lb (m)1.05立杆纵向间距或跨距la(m)1.5立杆步距h(m)1.8脚手架计算高度H(m)15内排架距离墙长度a(m)0.3连墙件设置二步三跨，扣件连接1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。见下图：2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm，采用搭接连接时，搭接部位结扎不少于2道。立杆的垂直偏差应控制在不大于架高的1/400。3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm左右。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网，要求严密、平整。(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。6、连墙件(1)脚手架与建筑物按按计算书中连墙件设计要求设置拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。(2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。（二）悬挑脚手架阳角型钢悬挑脚手架阳角型钢搭设的工艺流程为：阳角型钢与预埋件焊接支撑或与钢丝绳拉接立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。悬挑脚手架的关键在于阳角型钢的固定，固定后架设上部脚手架，过程同悬挑脚手架。搭设参数悬挑脚手架阳角型钢立杆横向间距或排距lb (m)1.2阳角型钢的长度L(m)2.8型钢支撑形式两根钢丝拉绳内排架距离墙长度a(m)0.3五、材料选择及构造要求（一）普通型钢悬挑脚手架水平悬挑梁是此类型脚手架的重要材料，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。搭设脚手架的钢管钢材强度等级为Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试CC验结果满足设计要求后，方可在施工中使用。65N.m铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。主要材料参数表：材料名称普通型钢悬挑脚手架钢管48 × 3.5扣件配套水平悬挑梁16a号槽钢梁支撑拉绳(钢丝绳型号)：6×19脚手扳竹笆片脚手板安全网密目安全网（二）悬挑脚手架阳角型钢水平悬挑梁是此类型脚手架的重要材料，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。搭设脚手架的钢管钢材强度等级为Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试CC验结果满足设计要求后，方可在施工中使用。65N.m铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的
