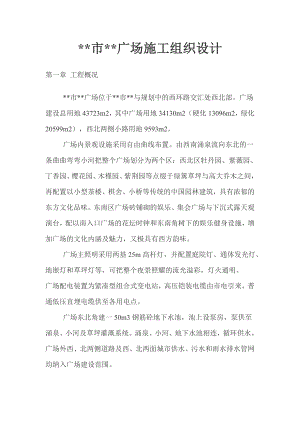

城市广场施工组织设计.doc

*市*广场施工组织设计第一章  工程概况*市*广场位于*市*与规划中的西环路交汇处西北部。广场建设总用地43723m2，其中广场用地34130m2（硬化13096m2，绿化20599m2），西北两侧小路用地9593m2。 广场内景观设施采用自由曲线布置。由西南涌泉流向东北的一条曲曲弯弯小河把整个广场划分为两个区：西北区牡丹园、紫薇园、丁香园、樱花园、木槿园、紫荆园等点缀于绿篱草坪与高大乔木之间，再配置以小型茶楼、棋舍、小桥等传统的中国园林建筑，具有浓郁的东方文化品味。东南区广场砖铺砌的娱乐、集会广场与下沉式露天观演台，配以南入口广场的花坛时钟和东南角树下的娱乐健身设施，增加广场的文化内涵及魅力，又极具有西方韵味。 广场主照明采用两基25m高杆灯，并配置庭院灯、通体发光灯、地嵌灯和草坪灯等，可把整个夜景照耀的流光溢彩，灯火通明。广场配电装置为紧凑型组合式变电站，高压铠装电缆由市电引来，普通低压直埋电缆供至各用电点。 广场东北角建一50m3钢筋砼地下水池，池上设泵房，泵供至涌泉、小河及草坪灌溉系统。涌泉、小河、地下水池相连，循环供水。广场外西、北两侧道路及西、北两面城市供水、污水和雨水排水管网均纳入广场建设范围。第二章  组织机构   项目组织机构如图1-1项目经理*项目副经理* 主任工程师*项目工长* 技术员* 质量员* 安全员* 材料员* 核算员*1-1第三章   施工准备一、 场区布置中标后，立即组织施工人员进场，围拦围护施工现场，设置专职人员进行现场看护和场容场貌管理，保证文明施工。本工程钢筋、模板用量不大，钢筋、模板场外加工，不组织钢筋、木材加工机械进场。施工平面布置见附图二。二、 技术准备1、协助规划测量人员测设广场南侧、东侧道路红线及广场西侧、北侧小路道路中心线，并建立永久水准点。2、按施工总平面，测设广场定位坐标20M×20M方格网及边线，并测量方格网交点及边线交点绝对高程。3、组织技术人员详细地审阅施工图纸，并参加设计交底和图纸会审，对图纸存在问题要尽早提出并得到设计、建设单位的解决。4、组织专业人员编制施工图预算，进行详细的工料大分析，按施工进度网络图要求，编制劳动力分段需用，材料采购供应计划，以确保施工顺利进行。5、组织专业人员按设计图纸要求和国家有关规范编制广场  铺装面层及人行道面层施工的技术交底，以确保质量达到市优。三、施工用水、用电1、由市自来水管网引至施工现场东、南、西、北各一个供水点，供水点管径25，再用胶管配送各用水点。2、施工用电约60KW，由市电引至现场不少于2点，并设置配电箱。各点用电采用防水电缆配送。四、材料供应安排材料供应要遵照“既管供，又管用，供管并举”的原则。对项目材料供应采用内部供料合同，明确供管双方经济责任、权利和义务。分工合作，互相制约，供方按需方材料计划组织，按时、按质、按量保证供应。在施工现场对钢管木模板等采取集中配料、统一供应，利于合理使用材料。1、材料采购严格按我公司贯标种序要求选择合格分供方，保证原材料质量。2、现场材料验收要做到进场材料数量准确，堆放合理、质量符合设计施工要求。3、材料进场要及时按规定进行取样复检，收料人员要熟悉材料的技术标准，不合格材料严禁使用在工程上。4、保证原材料合格证、复试报告等材料齐全，无质保证明材料一律不予接受。5、现场材料保管要科学，妥善保管，使材料不丢不损。6、对厂外厂家生产的构件，半成品材料要从生产过程开始，质量监督，确保进厂时质量。7、材料进场后经监理认可方可使用,饰面材料的颜色、规格、观感等需经甲方认可后，方可进行采购.第四章  施工方案根据本工程工期紧、施工场地大的特点和现场具体情况，施工总体方案拟采用多专业多班组全面开花的战略方法组织施工，广场内设施与周边道路同时组织施工。先挖方，后填方；先地下工程，后地面工程；先地下预埋，后地面铺装；先建筑工程，后绿化工程。多专业、多工种、多班组齐头并进，平行施工。各专业密切配合，协调作业，绿化工程穿插进行。抢晴天，战雨天，必要时组织24小时不间断连续作业，优质高速按期完成任务。为党的十六大，为建国五十三周年献上一份厚礼。 施工工期：200年月10日开工，200年月25日竣工，总工期为7天。 分段控制进度如下：第一阶段：7月12日前，施工准备阶段。建筑红线测设，永久水准点建立，施工图方格网测设及施工场地围护。第二阶段：7月12日至15日，竖向土方施工阶段。按竖向设计将北部土丘推向西部洼地，将施工现场大致平整。第三阶段：7月15日至8月6日，地下工程施工阶段。主要为地下污水、雨水排水系统，地下供水管网，地下直埋高低压电缆敷设，同时穿插硬化广场灰土垫层及构筑物基础工程施工。第四阶段：8月1日9月21日，广场主体工程施工阶段。此阶段分专业、分工种、分片分点并行施工，除土建外，包括供水供电设备及灯具和全部绿化工程施工和雕塑小品健身设施和坐椅、石桌、石凳安装。第五阶段：9月22日至25日，竣工收尾阶段。第五章  施工总平面图施工总平面图附后第六章  劳动力计划安排劳动力配备表                                      序号 专业工种 人数 说明1 木    工 6 2 钢 筋 工 5 3 绿    化 60 4 瓦    工 280 5 壮    工 220 6 架 子 工 3 7 电气电焊 2 8 安装电工 12 9 安装管工 10 10 机电工 3 第七章  主要分部工程施工方法    一、竖向土方工程    1、按土方计算图，填方13249m3，挖方4334m3 ，平衡后仍需填方8915m3。土方量较大，但施工面积大，挖填厚度均不大，拟采用压路机和铲运机进行土方平衡作业。    2、根据竖向设计和铺装面层做法，设立等高线控制桩，分层大致划立填方作业范围，对入口、娱乐、集会广场下的填方，必须用压路机分层碾压。    3、外购填方素土汽车拉运，选用不含草皮和垃圾的粘性土，厚度宜控制在30cm左右，压实系数不小于0.9。    4、北部挖土用铲运机运至西部草坪填方区，采用铲运机反复碾压密实。填方不足部分土方外购。    二、排水管道    1、管道放线：按20M×20M方格座标网和排水施工图，土建        体施工图准确放线。    2、管道挖土：采用机械挖土，人工基底成型。不得超挖。若超挖，超挖部分素土夯填。    3、排水管道纵坡控制：人工基底成型前，在管沟侧每5-10M按设计排水坡度测设一对纵坡控制桩，特别是砼带基上平必须严格按纵坡桩控制平整度。    4、砼带基采用二次成型工艺：即先浇筑管基素砼垫层找平找坡，管道安装完毕后浇筑90°护管砼，此部分砼浇筑时，管基上平必须冲净，管节与管基接触的三角部分必须用C20细石砼填满捣实。    5、排水管道敷设：    、管节宜从下游至上游敷设，破活端应伸入检查井内，应随时拉线控制管道的中心线和检查纵坡尺寸；    、管节接口铅铝网水泥带采用一次成型法，即管节接头处（管节接头处先凿毛刷净10cm）先垫约10mm厚1:2水泥砂浆，放置18cm宽20#10mm×10mm镀锌铅丝网（网长按管顶搭接10mm计算），后再垫约15mm厚1:2水泥砂浆，管节中线，坡度校正无误后将该管节临时支撑牢固，将管节接口处10mm缝用1:1水泥砂浆填实，打底并分层压钢丝网水泥带至成品尺寸25mm×200mm（厚×宽）。随后局部浇筑接头处90°护管砼，并将管内的砂浆拖平；    、接口全部工序完成后，用草袋覆盖，34小时后洒水养护。接口护管90°砼强度达到75%以上时方可拆除管节临时支撑浇筑全部护管90°砼。    6、若遇降雨，为抢工期，来浇筑管基垫层的排水管基按有地下水增10mm 碎石垫层施工。    三、铺装活动广场及人行道、散步小路施工    1、土方平衡后先安装给排水管和敷设电缆并回填密实。    2、3:7灰土垫层施工同目前正值雨季，宜采用打夯机分段夯实。粘土和消石灰必须过筛，配比准确，拌合均匀和含水率适度。    3、灰土垫层施工范围必须按方格网和施工平面图确定，可略大于施工图。4、灰土垫层上平标高必须按施工图竖向设计和等高线控制桩，考虑砼垫层和面层铺装厚度确立。5、严格按立位图确定道路、广场的轮廓线并埋设路沿石。路沿石两侧必须用灰土夯捣密实，使其不能移位，必要时用1:3水泥砂浆抹压和固定。路沿石上平设计和面层厚度确定。6、铺地和道路砼垫层上平按路沿石上平等高线控制桩和面层厚度控制，并用木桩打平，排水坡向必须正确无误。7、铺装面层施工、面层分格及块材规格形状按图纸设计或建设单位确定，特殊形状现场放1:1大样委托加工或现场割制。、曲径小路路面块材边缘切制要圆滑整齐，必要时用同色砂浆修补。、铺装面层表面标高按竖向设计图纸要求设点铺设上平面标高控制砖，以保证面层的坡度和平整度。、面层铺设采用软垫子法。、娱乐、集会广场和树下活动健身场地的立点板树必须在灰土垫层施工前栽植，最迟也应在铺装面层施工前种植。四、小河施工1、按设计坐标和小河图每边宽出30mm，大致画出水渠概貌，以确立控土范围。2、按设计高程下控60cm，若遇杂填土应适当下挖（连同河边小路同时下挖）并用素土分步夯打至灰土下平；3、机打3:7灰土一步。粘土和消石灰必须过筛，配比应准确，拌合均匀和含水系适度；4、在灰土垫层上按设计坐标和小河图每边宽出20cm确定河底素砼垫层浇制范围；5、浇制河底素砼垫层；6、在河底砼垫层上画出小河水面宽度轮廓线；7、用1:2.5加水泥砂浆砌小河宽度80×250青石条。应采用坐浆法砌筑，且坐浆及头口砂浆必须饱满密实。外侧用细石砼抹压成八字形。小河两侧浆砌青石条轮廓线上平标高必须严格按竖向设计控制；8、河底抹1:2.5加抹5%防水粉砂浆2cm厚防水层；9用1:2:4细石砼嵌砌卵石渠底。卵石最大粘径不得大于8cm。10、小河两侧道路素土夯实与3:7灰土垫层应在水河底素砼垫层施工前完成。面层在小河轮廓线青石条浆砌完成后进行。11、河上小桥在该段小河所有工序全训施工完成并用土方覆盖后进行。小河上的复盖土方可作为砼小桥桥拱的底模。砼小桥的施工不得污染已施工的小河河道。五、其它1、给水工程、室内排水工程、电气安装工程由我公司安装分公司施工，并另行编制详细的施工方案。2、绿化工程和雕塑小品工程分包专业队伍，与土建施工穿插进行。3、集会广场上的轮廓和下沿式露天观演台应先期施工，且轮廓基础施工还应先于下沉式露天观演台。第八章  质量保证和防止质量通病措施一、 质量目标：市优。二、 质量保证体系（见附表）三、 质量保证措施和防止质量通病措施1、 质量预控措施    （1）严格执行ISO9002质量体系文件，实行风险抵押，项目经理与公司总经理签订创优工程责任状，实行重奖重罚，承诺兑现，公司设立质量创优专项基金，奖励创优有功人员。（2）根据质量目标，编制创优工程质量计划，对分部分项工程进行质量设计，确保各工序的管理，制定相应的质量保证措施，确保质量体系的有效运行和产品质量的优良。（3）建立健全质量目标责任制，对质量目标进行层层分解，确定各工序管理点的执行人、操作人、检查人，做到目标明确，责任到人。A、项目经理为本工程质量第一责任人，对工程全过程质量活动进行控制、管理、执行。B、项目质量员由公司管理部委派专人担任，严格执行质量一票否决权，对施工过程进行监督
