基坑支护及降水施工方案学苑.doc

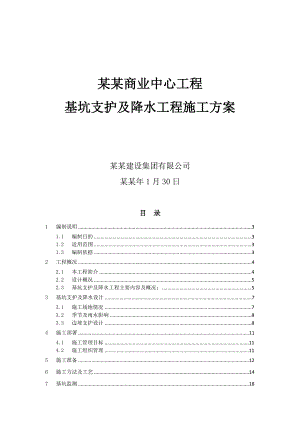

某某商业中心工程基坑支护及降水工程施工方案某某建设集团有限公司某某年1月30日目 录1编制说明31.1编制目的31.2适用范围31.3编制依据32工程概况42.1本工程简介42.2设计概况52.3基坑支护及降水工程主要内容及概况：53基坑支护及降水设计73.1施工场地情况73.2季节及雨水影响83.3边坡支护设计84施工部署114.1施工管理目标114.2施工组织管理115施工准备126施工方法及工艺147基坑监测187.1监测的内容187.2监测的目的197.3监测项目197.4监测仪器197.5监测方法197.6变形监测与变形警戒值207.7监测结果的处理207.8出现异常变化的应预案208、应急救援预案 .201 编制说明1.1 编制目的为保证某某市某某商业中心1#楼、2#楼、3#楼及地下车库工程基坑支护及降水工程的正常施工，确保安全，提高施工质量、加快施工进度，特编制此施工方案。1.2 适用范围本施工方案适用于某某某某商业中心工程基坑支护及降水工程施工，此方案为基本施工方案，根据工程进度和实际情况及时补充或修改。1.3 编制依据1.3.1 施工总承包合同合同名称编号签订日期某某市某某商业中心工程施工合同某某年1.3.2 施工组织设计施工组织设计编制人编制日期某某市某某商业中心施工组织设计张振良某某年1.3.3 施工图纸 某某市某某商业中心工程施工图纸1.3.4 勘察报告某某市某某商业中心岩土工程勘察报告1.3.5 主要规范、规程、标准图集序号类别法规名称编 号1国家中华人民共和国建筑法中华人民共和国主席令第91号2中华人民共和国安全生产法中华人民共和国主席令第70号3建筑安全生产管理条例建设部令第81号4建设工程质量管理条例(2000年1月30日中华人民共和国国务院令第279号)5生产安全事故报告和调查处理条例国家安全生产监督管理总局第13号令6行业建设工程施工现场管理规定建设部令1991年第15号7建设工程安全生产管理条例国务院令 第393号1.3.6 本工程采用的主要规范、标准序号类别规范、规程名称编 号1国家工程测量规范GB50026-20072国家建筑施工安全检查标准JGJ59-993国家建筑工程施工质量验收统一标准GB50300-20014国家建筑地基基础设计技术规范GB50007-20025国家建筑地基基础工程施工质量验收标准GB50202-20026国家建筑边坡技术规范GB50330-20027行业建筑变形测量规程JGJ/T8-20078行业施工现场临时用电安全技术规范JGJ46-20059行业建筑基坑工程检测技术规范GB50497-200910行业建筑施工土石方工程安全技术规范JGJT180-200911行业建筑基坑支护技术规程JGJ120-9912行业建筑施工高处作业安全技术规范JGJ80-9113行业建筑机械使用安全技术规程JGJ33-200114机械挖土工艺标准102-19961.3.7 其他依据定位的红线桩及坐标点。 1.3.7.1 测绘单位提供的国家坐标定位点及高程控制点。1.3.7.3淮北市水利建筑勘测设计院有限公司提供的某某市某某商业中心工程基坑支护与降水设计文件及计算书2 工程概况2.1 本工程简介序 号项 目内 容1工程名称某某市某某商业中心工程2建设地点某某市汤王大道西侧，牡丹路北侧3建设单位某某市好蓝多置业有限公司4设计单位某某筑远规划建筑设计有限公司5勘察单位某某省阜阳市勘测院6监理单位某某中瀚项目管理有限公司7施工总承包单位某某建设集团有限公司8基坑支护及降水专业施工单位湖南城市学院规划建筑设计研究院9质量标准合格2.2 设计概况项目部位内容建筑面积1#楼总建筑面积15895.82#楼总建筑面积9191.683#楼总建筑面积8771.88地下车库建筑面积5990层数及层高1#楼地上十七层，首层层高4.2米，2层-17层层高3.6米，机房层层高5.1米。2#楼地上12层，首层层高4.2米，二至十二层层高3.6米，机房层层高4.5米3#楼地上12层，首层层高4.2米，二至十二层层高3.6米，机房层层高4.5米地下车库地下1层，层高4.5米结构类型现浇钢筋混凝土框剪结构，车库框架剪力墙结构基础类型车库为天然地基，条形基础与独立基础结构配合防水抗压板，主楼为天然地基，筏板基础建筑高度1#楼地上建筑高度66.3米，2#楼、3#楼地上建筑高度48.3米工程用途地下车库平时为小汽车车库，战时为乙类二等人员掩蔽所，1#楼、2#楼、3#楼为综合办公楼2.3 基坑支护及降水工程主要内容及概况：本工程设计±0.00米相当于绝对高程36.5米，场地平均高程约为36.20米左右，相对于±0.00m为-0.3m。设计基底挖土标高-6.25m，基坑槽底相对场地深度5.95m。为防止挖土时扰动基槽，在基槽底先预留200mm厚土方不挖，待验槽完成后人工清理挖运。（各部位基底深度详见基坑支护平面图）根据某某省阜阳市勘测院提供的某某某某商业中心岩土工程勘察报告（详勘201206016），建设方提供的拟建场地基本平整，宏观地貌为淮北冲积平原，微地貌单元为涡河I级阶地，绝对高程为黄海高程系36.44-36.17米，由地表至本工程地基所在的土层主要有：（1）耕土，该层土连续分布，层底高程35.4435.88米，平均35.72米；层厚0.51.0米，平均0.55米。灰黄、褐黄色，软塑可塑状态，高中压缩性。（2）粘土，该层土连续分布，层底高程34.8435.45米，平均35.22米；层厚0.40.6米，平均0.50米。棕褐色褐黄色，可塑状态，中压缩性，夹粉土薄层。（3）粉质粘土，该层土连续分布，层底高程34.1734.44米，平均34.27米；层厚0.41.1米，平均0.95米。灰黄褐黄色，可塑状态，中压缩性。（4）粉质粘土，该层土连续分布，层底高程32.1732.88米，平均32.59米；层厚1.502.00米，平均1.67米。灰黄褐黄色，软可塑状态，中压缩性，含钙质结核、姜石。（5）粉质粘土，该层土亦连续分布，层底高程26.3027.81米，平均27.22米；层厚4.606.50米，平均5.52米。灰黄褐黄色，硬可塑状态，低压缩性，含钙质结核，偶含粒径为13cm的砂礓，夹层粉土、粉砂。（6）粉细砂，该层土连续分布，部分钻孔未揭穿，层底高程16.2419.30米，平均17.94米；层厚4.0011.5米，平均9.30米。灰黄黄色，饱和，中密密实状态，低压缩性，含钙质结核，夹粉土及粉质粘土薄层。（7）粉土夹粉质粘土，该层土非连续分布，部分钻孔未揭穿，层底高程13.8814.51米，平均14.20米；层厚2.05.20米，平均3.74米。灰黄黄色，中密状态，低压缩性，含钙质结核，局部互层。（8）粉质粘土，该层土连续分布，部分钻孔未揭穿，层底高程10.812.35米，平均11.67米；层厚2.003.30米，平均2.53米。黄褐色，可塑硬塑状态，中压缩性，含钙质结核。（9）粉土，该层土连续分布，钻孔未揭穿。黄色，湿，中密密实状态，中低压缩性，含钙质结核，夹粉质粘土及粉砂薄层。地下水1水文及气象条件拟建区处于类环境的半湿润气候区，四季分明，气候温和，雨量适中。冬季干冷，夏季湿热，历年最高气温42.5，最低气温 22.5，历年平均气温14.7。历年平均相对湿度72%，最少相对湿度65%，属湿度适中区。年平均降雨量923.3mm，历年一昼夜最大降雨量440.4mm，历年最大风速40m/s，平均风速3.1m/s，无霜期216天，最大积雪深度45cm，最大冻土深度30cm，基本雪压0.55KN/m2。场地内未发现废气物、污染物等有害物质。2水文地质条件本次勘察在钻探深度内见有两种类型地下水，分别为潜水和承压水。潜水分布于上部粉质粘土中，主要由大气降水和地表径流补给,排泄以大气蒸发为主, 并与地表水侧向互补，随季节性变化，稳定水位在地表下4.40米左右，高程 32.00米左右。承压水赋存于（6）层粉细砂中，主要为同层间侧向径流补给，水量较大，承压水头2.0米左右，水位较稳定。潜水地下水常年变化幅度3米左右，最高水位35.20米，最低水位32.20米。勘察揭示的土层中，（1）、（6）、（7）层为弱透水层或中等透水层（渗透系数经验值1×10-51×10-4），（2）（5）层为微透水层（渗透系数经验值1×10-61×10-5）。设计抗浮水位可采用35.20米（为历史最高水位）。3地下水腐蚀性评价根据区域及附近行的水质分析报告，该场地地下水及土对混凝土具微腐蚀性（老规范的无腐蚀性）。3 基坑支护及降水设计3.1 施工场地情况本工程拟建施工场地较平整，周围无永久建筑物。西侧为药厂围挡，基坑坡顶距药厂围墙1.5米，南侧基槽上坡口距用地红线围墙6.0米，围墙外为牡丹路绿化带。北侧基槽上坡口距用地红线围墙10米，围墙外为空地，东侧基槽上坡口距用地红线围墙4米，红线外为汤王路绿化带。边坡保持时间本工程计划某某年2月中旬开始挖土施工，基础计划施工工期为2个月，至4月中旬±0.00米以下结构全部施工完毕，5月中旬地上三层施工完毕后可进行肥槽回填，边坡计划维持100天，基础施工逢枯水期。3.2 季节及雨水影响按照勘察报告，枯水期地下水位位于基底标高以上1.55米。3.3 边坡支护设计本工程土方施工时，采用满堂红大开挖方法，放坡系数为1:0.7，确保边坡稳定。按照淮北市水利建筑勘测设计院有限公司基坑支护及降水设计文件，本工程基坑边坡支护采用土钉墙支护，土钉采用48X3钢管，土钉长度3000，并进行压密注浆，沿深度方向共设3道土钉，第一道土钉距槽口深度1.3米，水平间距2.0米，第二道土钉距槽口深度3.1米，水平间距2.0米，第三道土钉距槽口深度4.9米，距槽底0.9米，水平方向间距2.0米.土钉与土钉间，巨型布置。土钉抗拔力不小于30KN。坡面网片采用40X40X2钢板网，网片搭接宽度不小于100。坡面钢板网片外，用14钢筋绑扎成井格网状，钢筋间距同土钉间距。井格钢筋网与土钉连接采用点焊，钢筋网格外，在土钉钢管外径焊接14X400短钢筋，焊接成井字格状。钢板网、横纵向联系钢筋安装完成后，坡面喷射80厚C20细石混凝土。坡顶做2000宽护肩，护肩范围外设300宽截水沟。截水沟外设1.2米高防护栏杆，坡底角400外设300X400排水沟，沿排水沟每40米设50
