基坑支护计算书施工图计算书及说明.doc

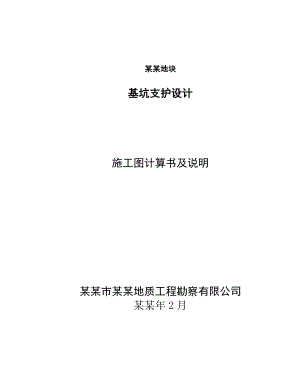

某某地块基坑支护设计施工图计算书及说明某某市某某地质工程勘察有限公司某某年2月某某地块基坑支护设计计算：设计：审核：审定：某某市某某地质工程勘察有限公司某某年2月 目 录1、3-3剖面。42、4-4剖面。73、5-5剖面。11-1、验算项目: 3单元- 验算简图 - 验算条件 - 基本参数 所依据的规程或方法：建筑基坑支护技术规程JGJ 120-99基坑深度： 9.500(m)基坑内地下水深度： 15.000(m)基坑外地下水深度： 15.000(m)基坑侧壁重要性系数： 1.000土钉荷载分项系数： 1.250土钉抗拉抗力分项系数： 1.300整体滑动分项系数： 1.300 坡线参数 坡线段数 2序号 水平投影(m) 竖向投影(m) 倾角(°) 1 3.000 7.500 68.2 2 2.000 2.000 45.0 土层参数 土层层数 3序号 土类型 土层厚 容重 饱和容重 粘聚力 内摩擦角 钉土摩阻力 锚杆土摩阻力 水土 (m) (kN/m3) (kN/m3) (kPa) (度) (kPa) (kPa) 1 素填土 0.500 18.0 18.0 0.0 18.0 16.0 120.0 合算 2 粘性土 4.700 19.8 19.8 24.8 14.6 50.0 120.0 合算 3 微风化岩 9.050 25.0 25.0 1.0 65.0 700.0 120.0 合算 超载参数 超载数 1序号 超载类型 超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式 长度(m) 1 满布均布 15.000 土钉参数 土钉道数 4序号 水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋 1 2.000 1.500 15.0 150 9.000 1E25 2 2.000 2.000 15.0 150 9.000 1E25 3 2.000 2.000 15.0 150 4.500 1E25 4 2.000 2.000 15.0 150 4.500 1E25 花管参数 基坑内侧花管排数 0基坑内侧花管排数 0 锚杆参数 锚杆道数 0 坑内土不加固 内部稳定验算条件 考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数： 0.500* 验算结果 * 局部抗拉验算结果 工况 开挖深度 破裂角 土钉号 土钉长度 受拉荷载标准值 抗拔承载力设计值 抗拉承载力设计值 满足系数 (m) (度) (m) Tjk(kN) Tuj(kN) Tuj(kN) 抗拔 抗拉 1 1.500 30.4 0 2 3.500 41.6 0 3 5.500 42.9 1 9.000 19.3 128.2 176.7 5.316 7.331 4 7.500 49.2 1 9.000 1.2 125.4 176.7 81.026 114.141 2 9.000 8.2 707.9 176.7 69.442 17.335 5 9.500 52.9 1 9.000 0.4 123.3 176.7 250.503 2 9.000 6.8 702.7 176.7 82.427 20.728 3 4.500 20.7 830.4 176.7 32.122 6.836 6 9.500 52.9 1 9.000 0.4 123.3 176.7 250.503 2 9.000 6.8 702.7 176.7 82.427 20.728 3 4.500 20.7 830.4 176.7 32.122 6.836 4 4.500 21.9 986.1 176.7 36.046 6.459 内部稳定验算结果 工况号 安全系数 圆心坐标x(m) 圆心坐标y(m) 半径(m) 1 3.376 3.618 9.926 1.930 2 1.773 1.388 12.768 6.843 3 1.512 -3.502 15.588 12.662 4 1.904 -0.732 13.191 9.223 5 4.612 -8.438 6.275 10.516 6 8.569 -8.438 6.275 10.516 外部稳定计算参数 所依据的规程： 建筑地基基础设计规范(GB50007-2002)土钉墙计算宽度: 12.000(m)墙后地面的倾角: 0.0(度)墙背倾角: 90.0(度)土与墙背的摩擦角: 10.0(度)土与墙底的摩擦系数: 0.300墙趾距坡脚的距离: 0.000(m)墙底地基承载力: 2000.0(kPa)抗水平滑动安全系数： 1.300抗倾覆安全系数： 1.600 外部稳定计算结果 重力: 2118.6(kN)重心坐标: ( 6.864, 4.111）超载: 105.0(kN)超载作用点x坐标: 8.500(m)土压力: 146.6(kPa)土压力作用点y坐标: 3.230(m)基底平均压力设计值 187.4(kPa) < 2000.0基底边缘最大压力设计值 261.5(kPa) < 1.2*2000.0抗滑安全系数: 4.675 > 1.300抗倾覆安全系数: 33.761 > 1.600 喷射混凝土面层计算 计算参数 厚度： 80(mm)混凝土强度等级: C20配筋计算as: 15(mm)水平配筋: d6150竖向配筋:
