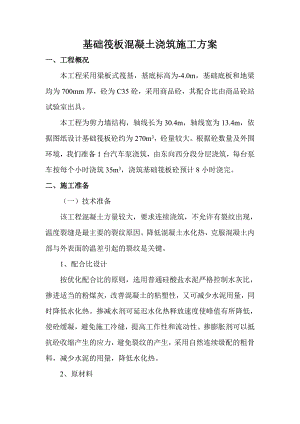

基础筏板混凝土浇筑施工工艺.doc

基础筏板混凝土浇筑施工方案一、工程概况本工程采用梁板式筏基，基底标高为-4.0m，基础底板和地梁均为700mm厚，砼为C35砼，采用商品砼，其配合比由商品砼站试验室出具。本工程为剪力墙结构，轴线长为30.4m，轴线宽为13.4m，依据图纸设计基础筏板砼约为270m3，砼量较大。根据砼数量及外围环境，我们准备1台汽车泵浇筑，由东向西分段分层浇筑，每台泵车按每个小时浇筑35m3，浇筑基础筏板砼预计8小时浇完。二、施工准备（一）技术准备该工程混凝土方量较大，要求连续浇筑，不允许有裂纹出现，温度裂缝是最主要的裂纹原因。降低混凝土水化热，克服混凝土内部与外表面的温差引起的裂纹是关键。1、配合比设计按优化配合比的原则，选用普通硅酸盐水泥严格控制水灰比，掺进适当的粉煤灰，改善混凝土的粘塑性，又可减少水泥用量，同时降低水化热。掺减水剂可延迟水化热释放速度使峰值有所降低，使砼缓凝，避免施工冷缝，提高工作性和流动性。掺膨胀剂可以抵抗砼收缩产生的应力，避免裂纹的产生，采用自然连续级配的粗骨料，减少水泥的用量，降低水化热。2、原材料（1）水泥：采用42.5普通硅酸盐水泥。（2）掺合料：采用本地红二电厂生产的一级粉煤灰。（3）按设计要求掺加抗裂防水剂。（4）细骨料：采用本地砂厂生产的水洗灰，含泥量不大于2%。（5）粗骨料：采用本地砂厂生产的0.5-4cm的天然连续级配的卵石。（二）现场准备1、机械准备：砼汽车泵1台，另备用1台。砼搅拌站运输车10辆，保证混凝土不间断的供应，插入式振动器8根。2、人员准备：振动棒手4人，负责摊铺、刮平、抹压12人，电工2人以保证基坑内机械用电及照明用电。3、道路情况：道路顺平、通畅，保证车辆进出、扭转方便，并设专人指挥交通。4、输电线路及照明：线路架设合理、安全，便于使用，功率负荷满足施工需要。除布置固定的照明灯具外，并配备2个可移动的工作灯。5、防护用具：所有参加砼浇筑人员均配备胶鞋、手套、铁锹、铁扒子、安全帽等施工及防护用具。6、验收手续：砼浇筑施工前应确认经甲方及监理验收合格，并履行签字认可手续。三、施工方案砼浇筑施工前应检查确认梁、柱、剪力墙插筋位置正确，砼应一次连续浇筑完成，对筏形基础采用降低水化热浇筑入模，以避免出现过大温度收缩应力，导致基础筏板裂缝。所有机具均应在浇筑前进行检查和试运行。同时配专职电工随时进行检测，防止水、电照明中断。加强气象预测预报的联系工作。施工期间掌握天气的变化情况，保证砼连续浇筑的顺利进行，确保砼的质量。根据工程需要和季节性施工特点，应准备好浇筑过程中必须的抽水设备和防高温物资。做好模板、支架、预埋、预留钢筋的检查，并确认进行了检查验收，并保证模板内干净、润湿。 施工顺序：作业准备商品砼运输砼浇筑抹压养护。1、钢筋、模板上道工序完成，办理隐检、预检手续，并将模板内的杂物清理干净。2、运输：（1）混凝土搅拌输运车是一种长距离输送混凝土的高效能机械。在运输途中，搅拌筒应始终在不停作慢速转动，从而使筒内混凝土拌合物可连续得到搅动，以保证混凝土经过长途运输后，不致产生离析现象。通常的搅拌速度为2-4r/min，整个输送过程中，拌筒的总转数应控制在300转以内。（2）在砼的运输工序中，应控制砼运至浇筑地点后，不离析、不分层，组成成分不发生变化，并能保证施工所需的稠度。（3）运输管道和容器，应不吸水，不漏浆，并保证卸料及输送通畅，并应有保温或隔热措施。混凝土到达浇筑地点入模温度不低于5。（4）砼应以最少的转载次数和最短的时间，从搅拌地点运至浇筑地点，按现有情况及规范规定，应在90-120分钟内浇筑完成。3、砼浇筑：（1）本工程每个施工段筏基砼均一次浇筑完成，水平施工缝留设在周围外墙距底板上500mm处，施工缝严格按设计及施工规范要求处理。（2）砼浇筑分别由东向西浇筑，采用平行推进。（3）根据混凝土泵送时自然形成的流淌坡度，沿坡度分三段布置振动棒，第一段负责混凝土卸料处，负责出管混凝土的振捣；第二段设在斜面中部，负责底板中间部分混凝土的振捣，保证上、下层钢筋之间的混凝土的密实；第三段设在坡脚处，负责底部和底板的底层钢筋网片间的振捣工作。振捣时要严格控制振动棒移动的距离，特别要注意混凝土的入仓振捣，要特别注意离析和漏振。（4）表面处理混凝土浇捣至顶部标高后，先用刮杆将设计标高刮平，用木抹子抹压，初凝后终凝前用木抹子抹压一遍，再用铁抹子抹压一遍，使混凝土表面更密实，避免表面干缩裂缝，随即用塑料膜进行覆盖。四、浇筑人员配置项目经理：1人 现场负责技术负责：1人 现场检查技术员：2人 浇筑时一起跟踪检查，并控制标高安全员：1人 现场安全检查砼工：12人 振捣手：4人五、质量控制1、各种技术参数控制（1）混凝土运输、浇筑及间歇时间的全部时间不超过4小时。（2）混凝土坍落度控制在160±20mm。（3）混凝土拌合物出罐温度不宜高于20。2、原材料（1）水泥、砂、石按规定取样经检验符合国家部标及行业标准，外加剂质量符合相应的国家标准，并经试验合格。（2）水泥出厂质量证明、进场复验报告，外加剂出厂质量证明及复检报告，砂石检验报告齐全。3、混凝土温升与裂缝的控制为了控制裂缝的出现，我们着重从控制升温，延缓温降速率，减小混凝土收缩、提高混凝土极限拉伸，改善约束程序等方面，采取一系列技术措施。4、混凝土试块（1）除正常混凝土试块外，另增加3天、7天、28天三组试块，为及时了解混凝土强度增长情况提供依据。（2）抗压混凝土试块：抗压砼试块每100m3留一组（一组3块）。（3）每5辆车测一组坍落度。5、混凝土浇筑与养护（1）浇筑过程中拌合物内严禁随便加水。（2）基础混凝土养护采用一层塑料薄膜及一层草袋覆盖。同时应在混凝土终凝后蓄水养护，保持混凝土适宜的温度及湿度，控制混凝土内外温差是保证混凝土浇筑成功的关键，养护时间不得少于7天。六、安全要求本工程施工砼采用商品砼集中搅拌，用砼汽车泵运送到施工作业面处。1、砼输送泵和管道应连接和支撑牢固，试送合格后才能正式输送，检修时，必须卸压。 2、浇筑砼时应设操作台，不得站在模板或支撑上操作。3、有倾倒、掉落危险的浇筑作业应采取相应防护措施。4、使用震动器时应穿胶鞋和戴绝缘手套，湿手不得接触开关，电源线不得有破皮漏电现象，震捣器设备应设有开关箱，并按设备额定电流匹配漏电保护器。5、震动中发现模板撑胀、变形时应立即停止作业进行处理。6、插入式振捣器软管的弯曲半径不得小于50cm，不得多于2个弯，不得用力硬插、斜推或使钢筋夹住棒头，也不得全部插入砼中。7、已浇完的砼，应及时洒水养护并加以覆盖保湿。8、夜间施工，作业面应有足够的照明设备。且施工机具及照明用电均应由专业电工接线。七、环境措施： 1、施工现场、道路地面硬化，定期洒水，保持地面湿润，避免扬尘产生。 2、运输车辆进出施工现场时，必须慢速行驶，派专人对出场的车辆轮胎上沾的泥土进行清理，避免扬尘和造成污染。3、施工现场提倡文明施工，建立健全控制人为噪声的管理制度，增强全体施工人员防噪声扰民的自觉意识。4、尽量选用低噪声或备有消声降噪设备的施工机械。施工现场设置封闭棚架进行强制消声。5、施工现场成立以项目经理为组长的环境管理小组，随时检查工地环境卫生情况，定期请环保部门人员到现场检查、指导工作。6、施工现场保证道路畅通，组织现场清理队，保证现场整洁有序。
