塔吊施工方案4.doc

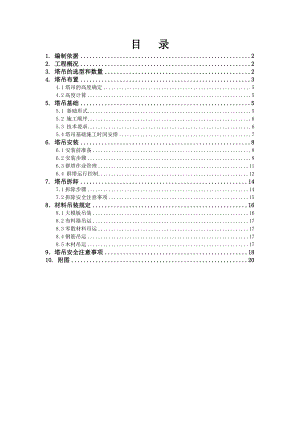

目 录1. 编制依据22. 工程概况23. 塔吊的选型和数量24. 塔吊布置34.1塔吊的高度确定54.2高度计算55. 塔吊基础55.1 基础形式55.2 施工顺序65.3 技术要求65.4塔吊基础施工时间安排76. 塔吊安装86.1安装前准备86.2安装步骤86.3群塔作业管理116.4 群塔运行控制127. 塔吊拆卸147.1拆除步骤147.2拆除安全注意事项158材料吊装规定168.1大模板吊装168.2布料器吊运178.3零散材料吊运178.4钢筋吊运178.5木材吊运179塔吊安全注意事项1810. 附图201.编制依据1.1 某某市新客运站站前广场及配套设施工程施工图纸；1.2 某某市新客运站站前广场及配套设施工程岩土工程勘察报告；1.3 某某市新客运站站前广场及配套设施工程岩土工程勘察报告；1.4 GB5144-2009塔式起重机械安全规程；1.5 某某市新客运站站前广场及配套设施工程施工组织设计。1.6 塔吊公司提供的塔式起重机安装作业指导书2.工程概况项 目内 容工程名称某某市新客运站站前广场及配套设施工程建设地址某某市东部高开区、西军事堡村，高铁车站东侧建设单位某某市交通运输局客运枢纽中心筹建处设计单位中煤某某设计工程有限责任公司监理单位某某华城建设监理有限责任公司施工单位某某城建集团有限责任公司建筑面积总建筑面积为55657.64m2，其中地下车库49625.93，下沉广场商业建筑面积6031.71，计划工期计划工期：411日历天计划开工日期：某某年3月16日计划竣工日期：某某年4月30日其中某某年10月30日达到广场通行条件建筑层数地下一层建筑高程建筑±0.00m绝对标高为海拔53.15m建筑高度全地下（层高6m）建筑防火耐火等级为一级建筑抗震抗震设防烈度为7度结构情况主体为框架结构，基础为筏板基础质量要求质量标准合格3.塔吊的选型和数量本工程为大型综合公建工程，地下1层，平面尺寸南北长360.5m，东西不含车道宽约149m，单层面积较大，塔吊主要是解决结构施工阶段的钢筋、模板、脚手架和一部分混凝土材料等的运输。塔吊应考虑基本覆盖整个建筑，同时应覆盖有一定的堆料场。根据以上原则本工程塔吊考虑选择11台塔吊，5台60m臂长，4台50m臂长，2台45m臂长。本工程为混凝土结构，施工期间没有较重构件，塔吊最远端吊重在1.4t及以上即可，塔吊的型号如下表表3.1 塔吊型号和性能参数表编号设备型号使用部位性能参数基础顶标高吊钩距塔基顶吊钩标高1#塔吊C5015结构臂长50m 最小吊重1.5t自由高度：39.8m，-9.3m24m14.7m2#塔吊MC180结构臂长60m 最小吊重1.8t自由高度：59.7m-9.3m33m23.7m3#塔吊C5012结构臂长45m 最小吊重1.4t自由高度：38.2m-9.3m30m20.74#塔吊C5015结构臂长50m 最小吊重1.5t自由高度：39.8m-9.3m18m8.7m5#塔吊C6014结构臂长60m 最小吊重1.4t自由高度：53.8m-7.3m24m16.7m6#塔吊C5015结构臂长50m 最小吊重1.5t自由高度：39.8m-9.3m24m14.7m7#塔吊C5012结构臂长45m 最小吊重1.4t自由高度：38.2m-9.3m30m20.7m8#塔吊C5015结构臂长50m 最小吊重1.5t自由高度：39.8m-9.3m18m8.7m9#塔吊C6014结构臂长60m 最小吊重1.4t自由高度：53.8m-7.3m30m22.7m10#塔吊C6014结构臂长60m 最小吊重1.4t自由高度：53.8m-9.3m24m14.7m11#塔吊MC180结构臂长60m 最小吊重1.8t自由高度：59.7m-9.3m39m29.7m4.塔吊布置塔吊具体平面定位详见后附图4.1塔吊平面定位图。4.1塔吊的高度确定4.1.1塔吊基础采用现浇钢筋混凝土考虑，基础尺寸暂定为6.5*6.5*1.7m，具体以塔吊单位要求为准 ，塔吊的支设高度计算为覆盖范围混凝土结构最高点+6m，相互交叉塔吊高差按照最小6m（2个塔节）计。塔吊设置高度为塔吊基础顶到吊钩高度。4.2高度计算按照以上原则计算，本工程塔吊的高度如上表中数据。5.塔吊基础5.1 基础形式本工程共11台塔吊，其中9台塔吊基础放置在基础底板以下，2台塔吊（5#、9#塔）基础放置在结构范围外，塔吊基础全部采用固定式塔基，两种塔吊基础的形式如下示意图图5.1 放置在基础底板以下塔基示意图图5.2 放置在结构范围外塔吊基础形式示意图5.1.1地基承载力要求5.1.1.1塔吊基础地基承载力必须达到塔吊厂家要求的承载力，如达不到需要进行级配砂石换填处理，使地基承载力达到要求。5.1.1.2 塔吊基础地基开挖后先进行钎探，钎探深度2.1m，按照规范中结构地基钎探要求进行。5.2 施工顺序放线挖土垫层放线绑扎钢筋（放置地脚螺栓）支模调整验收预埋件和钢筋浇混凝土养护以上各工序完成均需由相关人员验收合格并办理相应手续后方可进入下道工序，过程中生成的各项资料需按要求整理汇总并保存。5.3 技术要求5.3.1塔机防雷接地措施：准备2.5m长三根40镀锌钢管，用40×4镀锌扁铁将三根钢管焊成长5m的等边三角形接地体（采取满焊，焊缝长要160mm），将接地体埋入地下0.6m，然后用上述型号扁铁将接地体与塔身焊接（采取满焊，焊缝要160mm）。每个塔吊采用2组接地。5.3.2支模浇筑100厚C20混凝土的垫层。5.3.3弹线绑扎钢筋，地脚螺栓（或塔吊预埋节）安装时现场必须有塔机技术负责人员，负责校正平面尺寸、垂直度、标高，并办好钢筋隐检记录。模板采用多层板木模，支撑要求稳固、几何尺寸无误后且经质检员验收合格后方可浇筑混凝土。5.3.4塔吊马凳制作与放置要求马凳安装位置须准确。安装前于垫层上弹线进行定位。马凳直接放置于垫层上，不得放置于钢筋之上，以保证平整度。抄测其水平度偏差应2mm，放置好的各马凳之间用钢筋焊接相连，保证相对位置，并与基础下铁焊牢，待支节就位。图5.3 塔吊马凳示意图5.3.5混凝土采用预拌混凝土，浇灌混凝土时要充分振捣密实，做好混凝土强度报告，并增加两组试验试块。标高要准确，预埋件要牢固，不得有移动、倾斜和高低不平。在浇灌混凝土时，要求用两台经纬仪在不同的角度监测预埋地脚螺栓的偏差，用水平仪抄测，偏差2mm。支脚就位后，浇混凝土前再一次抄测水平度偏差2mm，并用电焊将其与马凳焊牢固定，避免浇混凝土时支脚错位。在混凝土刚浇注过程中随时检测水平度（垂直度）要求偏差2mm，混凝土浇注完毕后检测水平度（垂直度）要求偏差2mm。随时校正，并待混凝土终凝后方可解除监测，混凝土养护期间，每天需监测二次做好记录。5.3.6在塔吊基础基坑进行土方回填前，沿基础承台上四周砌240mm砖墙，砌筑砂浆用M5水泥砂浆，浇注混凝土前砖胎模后回填回填土，砌砖墙时在承台外侧边预留一个400×400×300mm的集水坑，以便用水泵抽水。在塔吊基坑回填完毕后，对塔身以外4m范围内的地面进行C15混凝土硬化，防止雨水浸泡塔吊基础下的地基。5.4塔吊基础施工时间安排在土方开挖到一定程度后时，适时先安排开挖塔吊位置，以便能尽早施工塔吊基础，在基槽清槽之前完成立塔和塔吊验收，以方便底板结构的施工。同时为基坑余土清理提供便利。6.塔吊安装6.1安装前准备6.1.1塔吊基础施工完毕，且其混凝土强度已达到设计强度（C30）的100%以上,C40的75% 以上。6.1.2塔吊基础验收之前，塔吊的专用电闸箱应到位，闸箱距塔吊5m。6.1.3提前组织场地，便于塔吊部件的摆放和汽车式起重机的入场就位。6.1.4若塔吊基础所在位置与边坡较近，且塔吊基础施工和塔吊安装后可能影响边坡稳定，应由基坑设计人员进行相应部位基坑边坡稳定性验算，如不满足稳定性要求，应对该部位边坡支护的方式进行调整。6.1.5塔吊安装前由专业塔吊安装单位编制塔吊安装方案、安装安全交底，确定安装的机械、行走路线、机械站位等事项。在安装机械覆盖范围、塔吊臂范围设置警戒区，禁止人员进入。确保安装过程中的安全。6.2安装步骤6.2.1 先将底架放置于混凝土基础平台上，装上压板，拧紧地脚螺栓，测量底架上的四个法兰盘和四个斜撑杆支座处的水平度，使在规定的公差内。若超差则在底盘与基础的接触面间用楔型调整块及铁板等垫平，注意垫块必须垫实、垫牢，不允许垫块有任何可能的松动，并用双螺母拧紧防松。6.2.2 将3节标准节用16套高强螺栓连成一体，然后吊装在固定基础上，并用8套高强螺栓固定，安装时注意有踏步的一面要垂直于建筑物。6.2.3 在地面上将液压系统装好在外套架上，将外套架吊起套在连接好的标准节外面，并使套架上的卡爪搁在标准节的最下一个踏步上。6.2.4 在地面上先将下支座、回转支承、上转台，回转机构及司机室等装为一体，然后整体吊起，用8套高强螺栓安装在塔身节上，再用4个销轴将外套架与下支座连接。注意：回转支承与下支座、上转台的连接螺栓一定要拧紧。6.2.5 在地面上将塔顶与平衡臂拉杆的第一节用销轴连好后，吊起用4个销轴与上转台相连。安装塔顶时要注意塔顶的前后方向。6.2.6 在地面上拼装好平衡臂，并将卷扬机构、配电箱等安装在平衡臂上，接好各部分电线，然后将平衡臂吊起与上转台用销轴固定，再将平衡臂吊起一定角度装好平衡臂拉杆，放平后吊车摘钩。6.2.7 吊起平衡重一块，放在平衡臂最根部的一块配重位置处。6.2.8 起重臂与起重臂拉杆的安装6.2.8.1 起重臂的配置，次序不得混乱。6.2.8.2按照组合吊臂长度，用相应销轴把它们装配在一起，臂架第一节和第二节连好后，装上变幅小车并固定在吊臂根部，把吊臂搁置在1米高左右的支架上，使小车离地，装上小车牵引机构。所有销轴都装上葫芦销或开口销且开口必须充分张开。6.2.8.3组合吊臂拉杆，用销轴连接后搁置在吊臂上弦杆上的拉杆护驾上。6.2.8.4检查吊臂上的电路是否完善，并穿绕小车牵引钢丝绳。先不穿绕起升钢丝绳。6.2.8.5将吊臂总成平稳吊起，将吊臂与上转台用销轴连接（吊装中必须保持吊臂水平以利安装）。6.2.8.6吊臂连接完毕后，继续提升吊臂使吊臂头部稍微抬起。6.2.8.7穿绕起升绳，用起升机构辅助按装拉杆，先将短拉杆用销轴连接到塔顶相应的拉板上，继续开动卷扬机构，使长拉杆也能连接到塔顶相应拉板上。（注意：起升机构拉起起重臂拉杆时，起重臂拉杆不允许承受起重臂重量）。6.2.8.8将吊臂缓慢放下，使拉杆处于拉紧状态。6.2.9 吊装平衡重按塔机规定安装其余几块平衡重。然后将平衡重用连接板连接。6.2.10 穿绕起升钢丝绳将起升绳引经塔顶排绳轮后，绕过塔顶上的起重量限制
