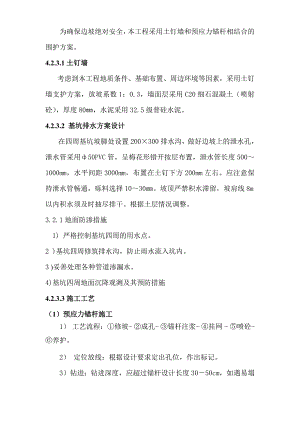

为确保边坡绝对安全，本工程采用土钉墙和预应力锚杆相结合的围护方案。4.2.3.1土钉墙考虑到本工程地质条件、基础布置、周边环境等因素，采用土钉墙支护方案，放坡系数1：0.3，墙面层采用C20细石混凝土（喷射砼），厚度80，水泥采用32.5级普硅水泥。4.2.3.2 基坑排水方案设计在四周基坑坡脚处设置200×300排水沟，做好边坡上的泄水孔，泄水管采用50PVC管，呈梅花形错开按层布置，泄水管长度5001000mm，水平间距3000mm，布置在土钉下方200mm左右。应注意保持泄水管畅通，砾料选择1030。坡顶严禁积水滞留，坡肩线8m以内积水须及时抽尽排干。根据土层情况调整。3.2.1地面防渗措施 1) 严格控制基坑四周的用水点。2 )基坑四周修筑排水沟，防止雨水流入坑内。3 )妥善处理各种管道渗漏水。4)基坑四周地面沉降观测及其预防措施4.2.3.3施工工艺（1）预应力锚杆施工1） 工艺流程：修坡- 成孔- 锚杆注浆- 挂网 - 喷砼- 养护。2） 定位放线：根据设计要求定出孔位，作出标记。3） 钻进：钻进深度，应超过锚杆设计长度3050cm，如遇易塌孔土层，可带护壁套管钻进，不宜采用泥浆护壁。4） 锚杆组装：锚杆施工严格按施工图施工，组装前先清楚钢绞线表面的油污，将锚杆自由段裹以塑料布或套塑料管，并扎牢；将注浆管与锚筋一起放入钻孔，注浆管内端距孔底宜为50100mm。5） 搅浆、注浆：采用专用搅拌桶和注浆泵，注浆泵的工作压力应满足施工要求。浆体按设计配制，浆液搅拌均匀，随拌随用。一次注浆待孔口溢浆，即可停止注浆，若需采用二次注浆时，注浆压力宜控制在2.5Mpa。6）预应力张拉，锚杆在张拉前应对张拉设备进行标定。当锚固体强度大于15.0Mpa，并达到设计强度70后方可进行张拉。（2）土钉墙施工 本基坑土钉墙采用钢筋土钉。钉管采用二级钢筋，每隔1.5m设置一道对中支架，由200mm长8钢筋焊接而成。1） 工序流程修坡- 成孔- 锚杆注浆- 挂网 - 喷砼- 养护。注：根据边坡开挖土质情况，工序与可以交替进行。2）主要工序的工艺要求1、挖土修坡机械挖土边坡按1:0.3控制，其余用人工修整，清除坡顶及坡面上的虚土。土钉墙施工区内根据土钉的排距，每步挖土深度最多不超过1.80m（土钉下0.3m）。应注意每排土钉喷射混凝土养护最少24小时后方可挖下一步土。2、成孔成孔前应根据施工设计图标孔位，孔位误差不大于100mm。先用钻机引孔，土钉孔径100。锚孔内渣土应清理干净。钻孔时应注意观察，随时掌握土层情况。在基坑支护平面布置图（0203）上所示的地段区域，第一层与第二层土钉采用48钢管土钉，前端制成尖头，制作若干出浆口，用气锤直接打入土中。3）锚杆注浆成孔后置入土钉钢筋，注浆时采用由低到中压注浆，注浆压力0.40.6Mpa，若遇土质较差时必须进行二次注浆，压力注浆时应在钻孔口部设置止浆塞。4）挂网挂网前应进行第一次砼面层喷射。面网钢筋应拉伸调直，土钉与拉筋焊牢。钢筋网每边的搭接长度不小于20cm。深入槽底不小于20cm。5）喷射混凝土喷射C20混凝土，采用32.5级普硅水泥。水灰比0.40.5，水泥浆应拌合均匀，随拌随用。喷混凝土采用PZ-90喷浆机及空压机，气压一般应在0.30.4MPd范围内，应根据混凝土面的距离进行调整。4.2.3.4 移位、沉降监测（1）墙顶监测为确保基坑开挖过程中的安全， 必须对土钉墙边进行监测。本工程的围护结构墙顶位移警戒值为30。（2 ）变形观测的基本工作点和观测点的布置1、基本工作点置于最深2倍范围距离之外的稳固安全地带，用于水平观测时，每边不少于3点，其型式采用300×300×1000mm的现浇混凝土，顶部插入20的钢筋；同时兼做沉降观测工作基点。2、观测点按以下方式设置设定墙顶位移观测点8组，在阳角和较深基坑边沿应适当加密。观测点形式采用200×200×500mm现浇混凝土，顶部插入20短钢筋。根据基本点位置统一刻痕，作为变形观测标志。（3）观测精度及技术要求根据本工程地质状况和基坑开挖方法，参考建筑变形测量规程（JGJ/T8-97）有关规定，本工程基坑开挖变形观测按二等变形观测的技术要求执行。其中，水平位移观测使用J2级经纬仪。按视准线和小角度法观测；而沉降观测则使用DSZ2水准仪，按二等水准测量的技术要求施测。观测技术要求按建筑变形测量规程执行。水平误差控制<6.00mm，垂直误差控制<0.5mm。（4）观测时间的确定1、基坑开挖每一步都应作基坑变形观测。2、观测时间间隔每周一次，必要时可连续观测！基坑开挖完7天后，可由每天一次到3天一次，15天后每周观测一次。（5）场地查勘与记录1、施工前对原场地进行全面调查, 查清有无原始裂缝和异常并作记录, 照相存档。2、每次观测结果详细记入汇总表并绘制沉降与位移曲线。（6）观测要点1、每次观测前，首先复核基本工作点的稳定性。2、所用仪器必须经法定检测机构检定合格。观测期间要做到“五固定”，即观测人员、测量器具、观测方法、观测路线和测站固定。3、观测点埋设稳定后进行首次观测，并在同期观测两次无异常时取其平均值作为变形观测的起始数据。之后随开挖进度和变形速率确定观测时间。（7）变形资料的收集和处理每次变形观测结束后，应及时检查外业观测记录，符合规定要求进行平差处理。计算出各观测点的本期变形量和累计变形量，将其变形结果及时报至项目总工，以便判断和预测边坡的稳定性和发展趋势，为及早采取防治措施提供监控信息。（8）应急措施 若观测点水平位移连续三天均超过3/每天或者发现局部不利地段时或因雨水较大造成塌方，则应根据不同情况立即采取以下应急措施：1、堆集沙袋；2、加设临时支撑；3、与业主、监理、设计人员联系，增加土钉数量等或加深锚杆。
