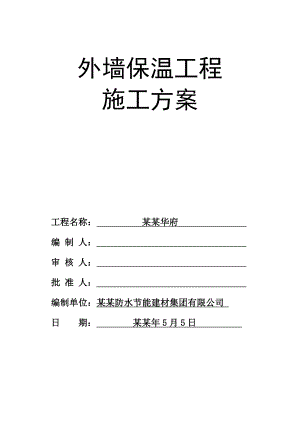

外墙保温工程施工方案工程名称： 某某华府 编 制 人： 审 核 人： 批 准 人： 编制单位：某某防水节能建材集团有限公司 日 期： 某某年5月5日 目 录一、 工程概述二、 编制依据及说明三、 施工准备及工作计划四、 外墙外保温施工工艺做法五、 外墙细部节点处理六、 保温砂浆外墙外保温系统施工方法七、 质量验收八、 各项管理措施外墙保温工程施工方案一、工程概况本工程位于某某市城区东部人民东路以北，民权路以东，S308省道以西，界洪河以南。建筑面积为12.14万m2，框剪结构，地下一层，地上三十三层，总高度100.09米。本工程外墙保温采用无机玻化微珠保温系统,其主要材料为：无机玻化微珠保温浆料、抗裂砂浆、界面砂浆、耐碱网格布、锚栓等，保温层设计厚度为25 mm。建设单位：某某市某某大同置业有限公司设计单位：某某建筑设计事务所监理单位：某某港保税区中天建设咨询管理有限公司施工单位：某某集团有限公司分包单位：某某防水节能建材集团有限公司监督单位：某某市工程质量监督站二、 编制依据夏热冬冷地区居住建筑节能设计标准（JGJ 134-2001）严寒和寒冷地区居住建筑节能设计标准（JGJ26-2010）建筑装饰装修工程质量验收规范GB50210-2011建筑工程施工质量验收统一标准GB50300-2011混凝土结构工程施工质量验收规范GB50204-2011外墙外保温系统构造图集皖_2007J212 外墙外保温施工技术规程（JG144-2004）建筑节能工程施工质量验收规范GB50411-2007无机保温砂浆墙体保温系统应用技术导则DBHJ/T-2011安徽省公共建筑节能设计标准DB-2011三、施工准备及工作计划（一）施工准备工作计划：勘察现场编制施工方案：各种计划、做法、措施、目标选择施工队伍：懂施工、懂管理、施工精干、符合劳务要求编制与预算：工程量、材料用量、成本核算协调与自给：与工地协调相关的临时设施，如水、电、办公、库房、吊篮等。（二）机具准备1、机具准备1.1 机械准备1）在进行保温施工前，按工作量的大小，进场工人的数量安装好容积约300L砂浆搅拌机，按现场平面布置搭设搅拌机棚，接通水电调试正常，搅拌棚的地点应选择背风向。靠近垂直运输机械。搅拌棚三侧封闭，一侧作为进出料通道，应有顶棚，地面应平整坚实。2）手提电动搅拌器3）喷浆机1.2工具准备铁抹子：保温浆料施工宜使用抹子面积较大的矩形抹子。阳角抹子、托灰板、杠尺（刮杠）：铝合金杠尺长度2-2.5m。靠尺：木靠尺2-3m单面为八字尺。猪鬃刷：2寸。方头铁锹。筛子：孔径2.5-3.0mm。手推车。木方尺：单边长不小于15cm。常用的检测工具：经纬仪及放线工具、2m托线板/杠尺、方尺、水平尺、探针、钢尺等。手锤，橡皮锤。铁铲/齿型抹子（齿距6mm）（三）基层准备1、外墙面应按相关规范、标准、文件的要求，对螺栓孔、预留孔、洞进行处理，对不同墙体材料的交接处铺钉不小于300mm的网片，质量应符合现行国家施工及验收规范要求，进行隐蔽施工前的检查工作，并做好隐蔽验收检查记录。2、将各大角的控制钢垂线安装完毕，并用经纬仪（或垂准仪）检验合格。3、墙面脚手架孔，穿墙孔及墙面缺损处用按照相关规定和文件进行修整完毕。4、混凝土梁、墙面的钢筋头和10mm凸起物已剔除。5、主体结构的变形缝应提前做好处理。6、墙面应清理干净，清洗油渍、清扫浮灰等。（四）技术准备1、保温施工前施工负责人应熟悉图纸，明确施工部位和工程量，按工期要求制定施工方案。2、组织施工队进行技术交底和样板墙的施工，进行安全教育。3、首先认真熟悉建设单位与公司签订的施工合同，了解合同中关于工程质量、施工进度和安全生产以及材料供应等方面的有关要求。4、熟悉和审查施工图纸，明确外保温施工部位，特殊部位的处理。5、组织各级施工人员、技术人员认真熟悉施工图纸，做好施工图的预审（自审），将施工图中的问题和疑点整理成文，请示公司、监理、业主予以解决6、制定施工方案和施工作业计划7、准备施工用的有效文件、资料、施工图集、规范和技术标准等。8、配备施工现场工程质量检测的器具和仪器9、勘察施工现场，核对设计图与现场的实际情况是否相吻合。四、外墙外保温施工工艺做法4.1 无机玻化微珠保温浆料外墙外保温系统构成无机玻化微珠保温浆料外墙外保温体系是由功能分明的：1、界面层，2、保温隔热层，3、耐碱网布增强层，4、抗裂防护层和饰面层组成。本系统有效地解决了保温隔热、抗裂、抗风压、抗震、耐火、憎水、耐候、透气、施工适应性等问题，是综合技术优势较多的外墙外保温作法。其体系构造见图2： 图21 墙体2 界面砂浆3 砂浆找平层4 玻化微珠无机保温砂浆5 耐碱玻璃纤维网格布6 锚栓7 抗裂砂浆4.2 保温砂浆外墙外保温系统材料的技术性能 无机玻化微珠保温系统，是界面剂、无机玻化微珠保温浆料、防水抗裂砂浆（内配网格布）、锚栓、涂料饰面组成，进入现场的各种材料的品种与技术性能应符合设计和产品质量要求。1、无机玻化微珠保温浆料无机玻化微珠保温浆料由水泥、添加剂、无机轻质膨胀玻化微珠骨料等经特殊工艺加工，在工厂按比例搅拌混合均匀形成单组份浆料。无机保温浆料的性能指标试验项目标准指标（I型）干密度，kg/m3300抗压强度（28d），MPa0.10抗压强度（28d），MPa0.20导热系数（25°C）W/（mK）0.07压减粘洁强度（KPa）50线性收缩率，%0.30燃烧性能级别A级配比：无机混合料水=1kg0.9kg（重量比） 无机保温砂浆：玻化微珠：1kg : 6L2、耐碱网格布性能指标 以耐碱玻璃纤维织成的网格布为基布，表面涂覆高分子耐碱涂成制成的网格布项 目单 位指 标外观 -合格长度、宽度M50100、0.91.2网孔中心距普通型MM4*4加强型MM6*6单位面积质量普通型G/M2160加强型G/M2500断裂强力（经、纬向）普通型N/50MM1250加强型N/50MM3000断裂伸长率（经、纬向）%5涂塑量G/M2203、抗裂砂浆的性能指标 保温层表面的薄抹灰面层砂浆，用以提高系统的强度和耐久性，由抗裂剂、助剂、水泥和石英砂组成的砂浆试 验 项 目性 能 指 标可使用时间可操作时间（h）2.0在可操作时间内拉伸粘结强度mpa0.7抗裂砂浆拉伸粘结强度（常温28d）mpa0.7浸水拉伸粘结强度（常温28d,浸水7d）mpa0.5压折比3.0抗裂砂浆配比： 抗裂砂浆：水=1kg:0.25kg (重量比)4、界面砂浆 由高分子聚合物、助剂、细沙和水泥等按照一定比例在工厂采用预混合干拌技术拌合均匀的干粉砂浆 施工前按照 粉料：水=1kg:2.5kg的比例调拌，调拌均匀后刮涂一道，具有良好的黏结性和抗水性，能够防止空鼓、增加墙体与保温层的粘接。界面剂的性能如下表：检验项目单位技术要求压减粘结强度原强度MPa0.7耐水性MPa0.5耐冻融MPa0.55、锚固件 锚固件（锚栓）的金属螺钉应采用不锈钢或经表面防腐蚀处理的金属制成，塑料套管和圆盘（直径不小于50mm）应采用聚酰胺、聚乙烯或聚丙烯制成。固定件塑料套管表面应无气泡、不弯曲、不歪斜，圆盘平整、无毛刺、无缺损。高度大于40m的保温系统应有锚栓加强，每平方米墙面不少于4个；高度大于60m且小于100m时，每平方米墙面不少于6个。锚栓在墙面上设置呈梅花状；保温系统收头处、外墙阳角、门窗洞口四周，锚栓间距宜小于300mm。其主要性能指标应符合下表的要求。试验项目单位性能指标混凝土中蒸压加气混凝土砌体中其他砌体有效锚固深度mm255050单个锚栓抗拉承载力标准值kN0.800.300.40单个锚栓对系统传热增加值W/(m2·K)0.004注：空心砖（砌块）、多孔砖（砌块）砌体应采用回拧打结的锚栓。6、其它材料1）发泡聚乙烯圆棒一条：用于填充伸缩缝、沉降缝，作密封膏的背衬材料，其直径按缝隙宽的1.3倍使用。2）建筑密封膏：应采用聚氮脂、硅酮、丙烯酸脂型建筑密封膏，其技术性能除应符合JC482-2003聚氨脂建筑密封膏，GBl6776-2005 建筑用硅酮结构密封胶、JC/T484-2006丙烯酸脂建筑密封膏 的有关要求外，尚应与本系统有关产品进行相容试验。五、细部节点处理5.1保温砂浆外墙外保温系统的细部处理无机玻化微珠保温砂浆外墙外保温系统的质量取决于材料质量、施工质量及其材料的相容性，同时也取决于系统的完整性，即取决于各种建筑细部的特殊要求所采用的细部选用的材料的性能。在保温砂浆外墙外保温系统中包含有针对各种建筑细部的特殊要求的细部设计，材料及施工规范，从而保证了系统的完整性。在一个外墙保温系统中，所谓细部处理，主要是指保温墙与其它建筑构件或建筑材料之间的连接及相应的工程措施。针对各种建筑细部的特殊要求所做的细部设计及在各种建筑细部所选用的材料性能首先应满足一个最基本的要求：通过建筑构造自理和材料的选用保证在建筑物细部处的密水性，因为水是外墙外保温系统的头号天敌;其次，建筑细部的自理应考到保温墙体的某些局部受到的载荷。六、无机保温砂浆外墙外保温系统的施工方法6.1无机玻化微珠保温砂浆外墙外保温系统涂料饰面施工流程涂料饰面施工工艺：基层处理 吊垂线、套方、弹控制线做灰饼、冲筋、设置系统变形缝、预贴翻包网配制界面砂浆 施工界面砂浆配制无机保温砂浆保温层分层施工保温层验收配制抗裂砂浆抹底层抗裂砂浆裁剪耐碱网格布并覆翻包网压入耐碱网格布用锚栓锚固抹面层抗裂砂浆系统防水处理施工涂料饰面保温系统工程验收62基层施工墙体基层处理，对主体施工时的螺栓孔进行填补，填补时先剔除原来的塑料套管，用水冲洗干净（或用吹风机吹干净），待干燥后用泡沫发泡剂填充螺栓孔（发泡剂必须充实整个孔洞），预留30mm左右用1:2水泥砂浆（掺5%防水剂）分两次堵实，水泥砂浆封堵前要浇水湿润砼，封堵后要洒水养护。脚手架连墙件预留孔洞（或其他孔洞），先用C25细石混凝土封堵至结构墙体（预留20mm左右），待混凝土凝固后，用1:2水泥砂浆（掺5%防水剂）分两次抹平，干燥后再进行保温层的施工，抹抗裂砂浆时，除把原来墙面保温的耐碱网格布铺贴整齐外，此处必须加铺一层耐碱网格布。墙体不同
