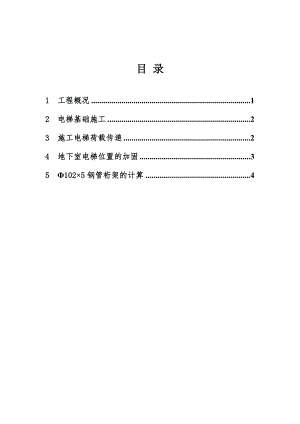

目 录1 工程概况12 电梯基础施工23 施工电梯荷载传递24 地下室电梯位置的加固35 102×5钢管桁架的计算4施工电梯基础特殊施工方法1 工程概况*工程位于*路，用地东面和北面为*，西面为*，南面为*。本工程总建筑面积为33337，地上层数30层，地下3层。建筑物结构大屋面结构板面高97.9m，建筑物结构最高点为101.5m。基础采用承台，结构体系采用框架剪力墙结构。本工程根据垂直运输的需要配备一台双笼人货施工电梯。该电梯将安装在主楼西侧，檐口高度为100.6m，实际安装高度为105m。电梯底标高为-0.7m，其下方设有地下室。该施工电梯的安装由厂方直接负责。我方主要工作为按厂方提供的基础施工图进行电梯基础的施工和地下室在电梯位置的加固工作。2 电梯基础施工在一层和地下三层分别浇筑尺寸为3600×4200×300和1500×1500×300配12200的双层双向钢筋混凝土基础。混凝土强度等级为C30。该基础施工时须将地下室顶板上的杂物清理干净，后按电梯位置放出基础位置线，再绑扎钢筋和立模浇混凝土。基础施工要点：在楼面上刷好隔离剂，做好基础钢筋保护层的垫置工作，混凝土做到振捣密实，留两组试压块，当混凝土强度达到要求后再进行施工电梯的正式安装。3 施工电梯荷载传递本次施工电梯荷载将直接通过四根102×5钢管来承重。方法时将施工电梯标准节架部位的四个受力点位置定出，然后将地下室楼板的对应位置全部留180的孔洞，将钢管直穿地下室，在地下室底板部位做一个1500×1500×300配12200的双层双向钢筋混凝土基础。钢管顶部焊板200×200×10钢板，以便将电梯的标准节架直接座落在上面。将钢管按（图2）的方法用脚手架钢管焊接成桁架体系，此时钢管桁架将表现为格构式轴心受压构件。地下室底板部位将按（图1）所示的方法用钢管进行回顶。4 地下室电梯位置的加固根据厂家提供的资料电梯的自重为28T，基础自重为3.6×4.2×0.4×2.5=15.12吨。施工活荷载：3.6×4.2×0.3=4.53吨。计算施工活荷载：4.53×1.4=6.342吨。结合实际情况，电梯自重将直接由钢管组成的桁架支承体系承重，而底板部分的荷载将由钢管排架支承体系承重。4.1 主要材料：102×5钢管和48×3.5钢管、扣件等。4.2 钢管立杆加固方法（用于电梯节架部位）：4.2.1为了使钢管的布置位置在地下室各层楼面上准确定位，留出180的孔洞。4.2.2为了增加钢管与电梯节架和地下室楼面的接触面积，在钢管的上下两端各焊接一块200×200×10的钢板，此工作在就位前焊接结束，并努力使钢板平面与钢管垂直，以便安装后，钢板面能更有效地与承力面紧密接触。加工后钢管的总高度17.41m。4.2.3 在地下室的楼面上搭设一个简易平台，将钢管从楼层的孔中穿出，在四根102×5钢管较正垂直的同时将钢管的中心位置同时准确定位，另外辅以水平仪抄平，使钢管的顶面标高一致，上述工作完成后，可将四根钢管用48×3.5钢管按附图进行焊接，从而形成格构式支承体系。4.3 地下室电梯基础部位的加固：4.3.1 材料：48×3.5钢管4.3.2 钢管排架立杆按横向间距900、纵向间距850布置，在钢管的下方用钢托架将钢管托起并紧固，使钢管与混凝土板紧密接触，如（图1）所示。同时为了增加承力面，钢管与顶板接触处焊一块100×100×4钢板。扫地杆离地400，地下二、三层步距为1.8米，地下一层步距为1700。排架外侧设置剪刀撑。5 102×5钢管桁架的计算主立杆102×5，截面特性：A=15.24cm2 ，I1=179.68 cm4，r1=3.43cm，102×5钢管桁架截面尺寸650×650，如图3所示。施加到102×5钢管桁架上的计算载荷为6.342+28=34.342吨以地下室三层为例，计算长度取510cm斜缀条48×3.5，截面面积：A=4.89cm2 。查表（轴心受压）即98吨，是安全的。变形计算（按17.41米计算）：水平缀条48×3.5间距计算： ，在制作时取800，如图2所示。420045005100400400400步距1800步距1800步距1700地下一层地下二层地下三层钢托架钢托架钢托架图14200450051008008008003600×4200×300C30混凝土1500×1500×300C30混凝土预留洞180预埋件200×200×10102×5钢管48×3.5钢管200×200×10钢板11图265065011102×5钢管48×3.5钢管图3
